ADV3201
300 MHz、32 × 32缓冲式模拟交叉点开关
制造商:ADI/AD
产品信息
优势和特点
大型、32 × 32、非阻塞式开关阵列
G = +1 (ADV3200) 或G = +2(ADV3201) 工作
提供引脚兼容的32版本 (ADV3202/ADV3203)
单电源5 V、双电源±2.5 V或双电源±3.3 V (G=+2)
开关阵列的串行编程
每个输出均配置2:1 OSD插入多路复用器
输入同步端钳位
利用高阻抗输出禁用功能,多个器件可以相连,而且向输出总线提供的负载极小
出色的视频性能 0.1 dB增益平坦度:60 MHz差分增益误差:0.1%(RL = 150 Ω) 差分相位误差:0.1°(RL = 150 Ω)
出色的交流性能 带宽: >300 MHz 压摆率: >400 V/µs
欲了解更多特性,请参考数据手册
产品详情
ADV3200/ADV3201为32 × 32模拟交叉点开关矩阵,具有适合交流耦合应用的可选同步脉冲顶部箝位输入,以及屏幕显示(OSD)插入多路复用器。两款器件的串扰性能均为-48 dB,隔离性能为-80 dB (5 MHz),因而适合许多高密度路由应用。同时0.1 dB平坦度达60 MHz,堪称复合视频切换应用的理想之选。ADV3200/ADV3201内置32个独立输出缓冲器,可以将这些缓冲器置于高阻抗状态,以提供并行交叉点输出,因此构建更大阵列时,关断通道仅向输出总线提供极小的负载。ADV3200提供增益+1,ADV3201提供增益+2,适合后部端接负载应用。两款器件可以采用5 V单电源、±2.5 V双电源或±3.3 V双电源(G = +2)供电,所有输出均使能时的空闲功耗仅为250 mA。通道开关通过双缓冲式串行数字控制接口实现,可以利用该接口将多个器件以菊花链形式连接起来。
ADV3200/ADV3201采用176引脚裸露焊盘LQFP (24 mm × 24 mm)封装,工作温度范围为−40°C至+85°C扩展工业温度范围。
应用
闭路电视监控
路由高速信号,包括:复合视频(NTSC、PAL、S、SECAM)RGB和分量视频路由压缩视频(MPEG、小波)
视频会议
数据手册, Rev. 0, 11/2008

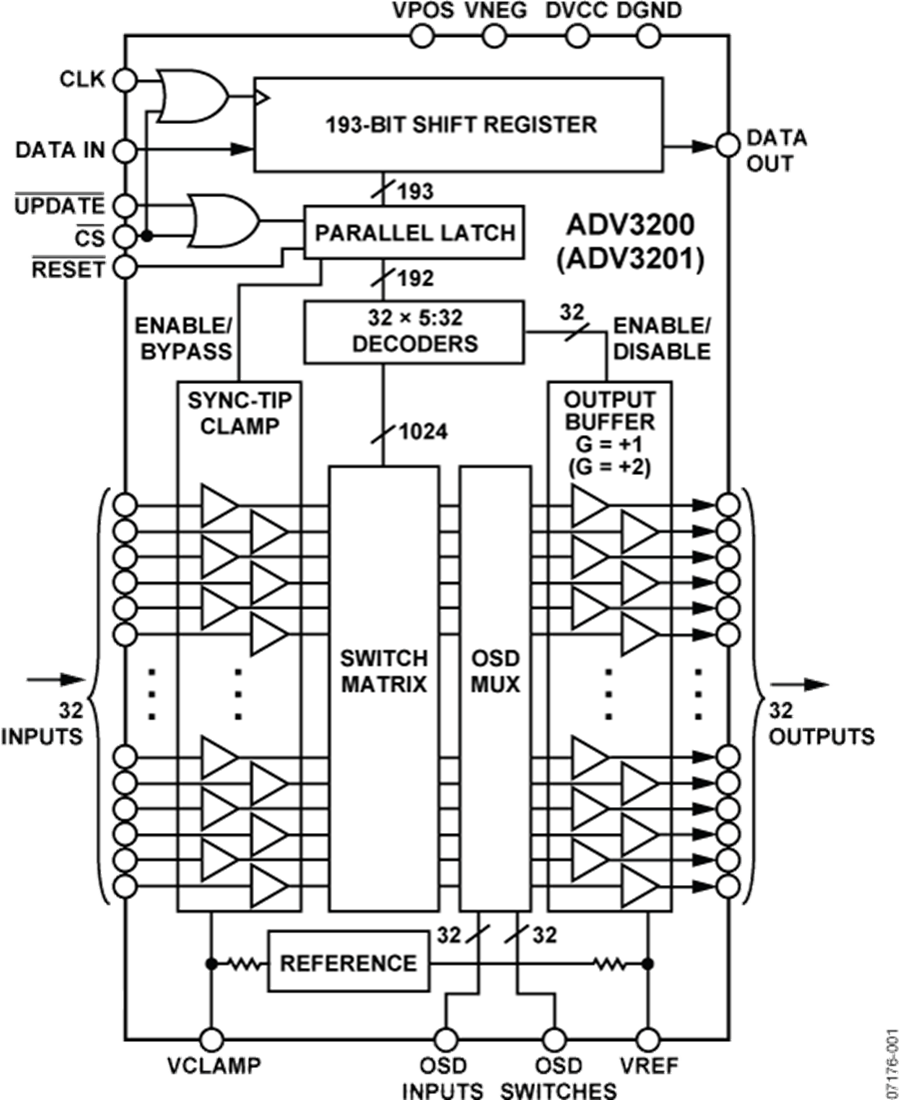

电路图、引脚图和封装图
在线购买
型号:ADV3201ASWZ
