优势和特点

  4路输入、1路输出HDMI/DVI链路

  符合HDMI 1.3a接收与发射要求

  每条链路4个TMDS通道

  双向DDC缓冲器（SDA和SCL）

  EDID复制功能可减少器件数量，并且支持对所有HDMI源的同时访问

  当本机系统电源关闭时，EDID复制器和CEC缓冲器由5 V功率合成器供电

  输入引脚提供±8 kV ESD保护

  双向缓冲CEC线路，集成上拉电阻(26 kΩ)

  通道切换时热插拔低电平脉冲检测，具有可编程脉冲宽度或直接手动控制功能

  兼容多种标准：HDMI, DVI, HDCP, I2C

  14 mm × 14 mm、80引脚LQFP封装，符合RoHS标准

产品详情

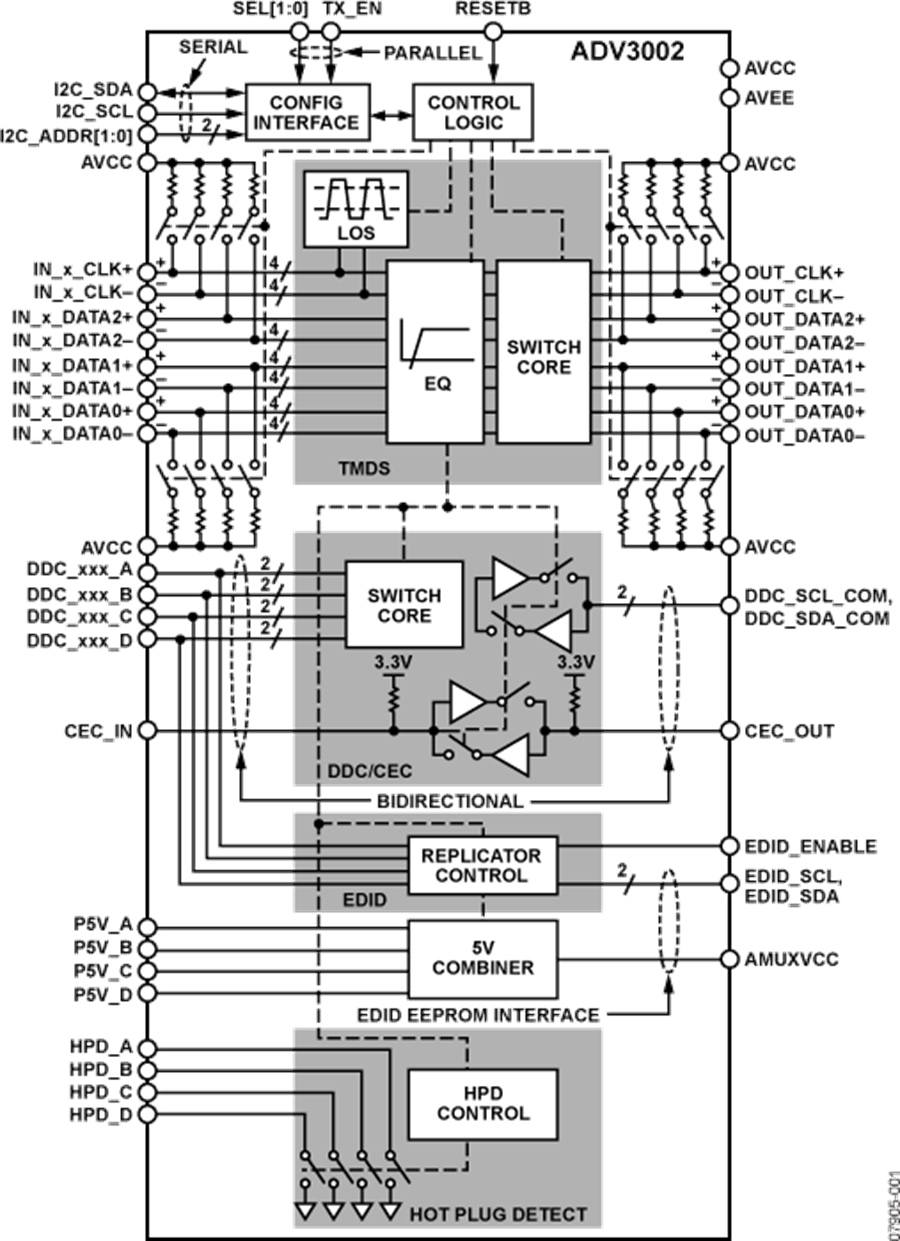

ADV3002是一款完整的HDMI™/DVI链路开关，具有均衡TMDS（最小化传输差分信号）输入，非常适合配置长电缆的系统。该器件具有针对DDC总线和CEC线路的双向缓冲功能，同时集成用于CEC线路的上拉电阻。此外，它还具有EDID复制功能，使得所有四个HDMI端口可以共享一个EDID EEPROM。

ADV3002提供80引脚LQFP表贴无铅塑封封装，节省空间；额定工作温度范围为0°C至85°C。

ol { margin-top:0px; margin-right:0px; margin-bottom:0px; margin-left:25px; padding-top:0px; padding-right:0px; padding-bottom:10px; padding-left:0px;}li { padding-top:0px; padding-right:0px; padding-bottom:5px; padding-left:0px; margin-top:0px; margin-right:0px; margin-bottom:0px; margin-left:0px;}

产品聚焦

   输入电缆均衡器支持输入端使用较长的电缆。对于24 AWG电缆，ADV3002在最高3 Gbps数据速率时可补偿20m以上的损耗。

  辅助多路复用器隔离并缓冲DDC总线和CEC线路，从而提高系统总电容限制。

  具有EDID复制功能，无需多个EDID EEPROM。EDID可以从单个外部EEPROM加载，或者从系统微控制器加载。

  当本机系统电源关闭时，EDID复制器和CEC缓冲器由5 V功率合成器供电。

  通道切换时集成热插拔低电平脉冲检测，具有可编程脉冲宽度或直接手动控制功能。

应用

  高清电视机(HDTV)

  投影仪

  影音接收机

  机顶盒
