优势和特点

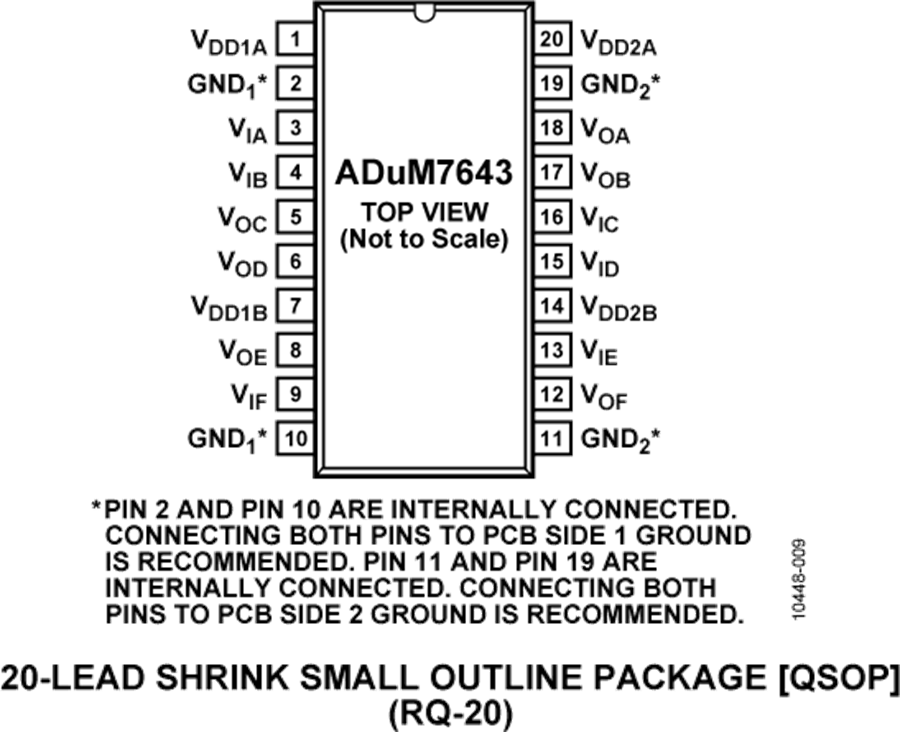

  小型20引脚QSOP封装

  1000 V rms隔离额定值

  低功耗工作3.3 V工作电压- 每个通道1.6 mA（最大值，0 Mbps至1 Mbps）- 每个通道7.8 mA（最大值，25 Mbps）5 V工作电压- 每个通道2.2 mA（最大值，0 Mbps至1 Mbps）- 每个通道11.2 mA（最大值，25 Mbps）

  双向通信

  数据速率最高可达25 Mbps (NRZ)

  3 V/5 V电平转换

  工作温度最高可达：105℃

  高共模瞬变抗扰度：>15 kV/μs

产品详情

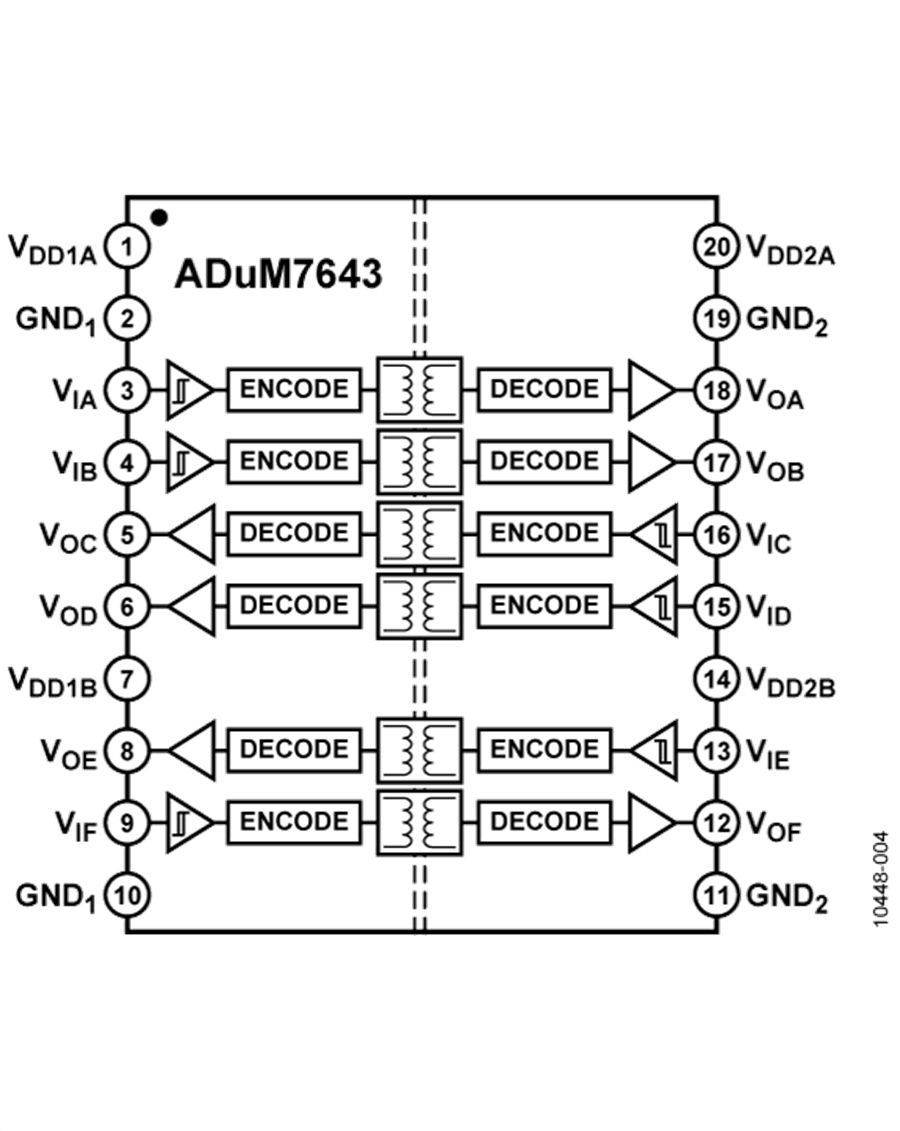

The ADuM7640/ADuM7641/ADuM7642/ADuM7643 是采用ADI公司iCoupler®技术的6通道数字隔离器。这些1kV数字隔离器件采用小型20引脚QSOP封装。在仅需功能隔离时，与2.5kV或5kV隔离解决方案相比，这些器件可节约空间且成本更低。

像ADI公司的许多隔离器一样，该产品系列采用3.0V至5.5V的电源电压，并且功耗极低，仅为其它数字隔离器的十分之一至六分之一。除此之外，DuM7640/ADuM7641/ADuM7642/ADuM7643还提供低脉冲宽度失真（C级小于6 ns）和逐通道毛刺滤波器以保护设备不受外来噪声干扰。四种通道方向组合提供1Mbps或25Mbps的最高数据速率。在没有输入电源的情况下，所有型号的缺省输出均为逻辑高电平状态。

应用

  通用多通道隔离

  SPI接口/数据转换器隔离

  RS-232/RS-422/RS-485收发器

  工业现场总线隔离
