优势和特点

  16引脚小型QSOP封装

  1000 V rms隔离额定值

  低功耗工作

  低功耗工作

  每个通道2.25 mA（最大值，0 Mbps至1 Mbps）

  每个通道11.5 mA（最大值，25 Mbps）

  工作电压：3.3 V

  每个通道1.5 mA（最大值，0 Mbps至1 Mbps）

  每个通道8.25 mA（最大值，25 Mbps）

  双向通信

  数据速率最高可达25 Mbps (NRZ)

  3 V/5 V电平转换

  工作温度最高可达105°C

  高共模瞬变抗扰度： >15 kV/μs

  安全和法规认证

  UL认证UL 1577： 1分钟1000 V rms

产品详情

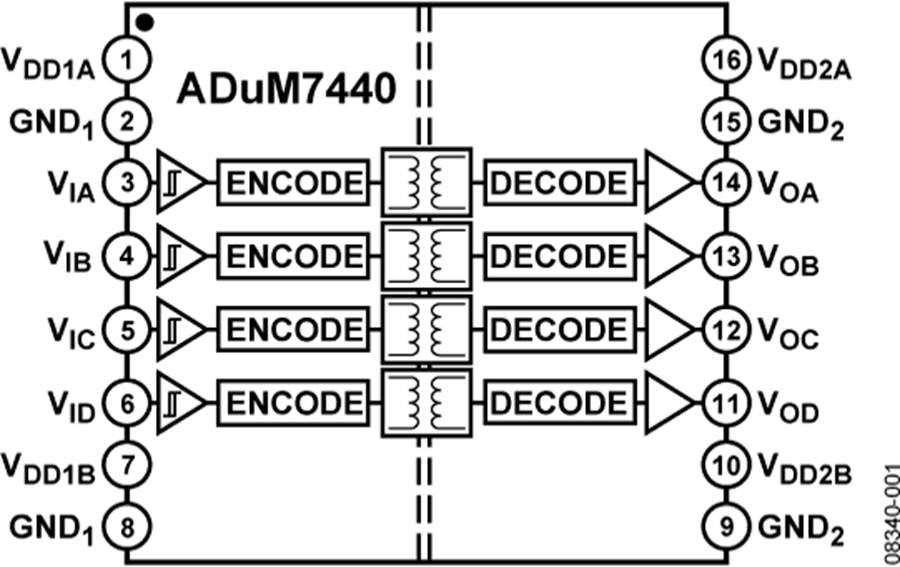

ADuM744x是基于ADI公司iCoupler®技术的四通道数字隔离器系列。这些隔离器结合了高速CMOS和单片空芯变压器技术，可提供出色的性能特性，优于光耦器件和其它集成式耦合器。

ADuM7444x系列四通道1kV数字隔离器件采用小型16引脚QSOP封装。大部分四通道隔离器的封装形式为16引脚SOIC宽体封装，而相比之下，ADuM7444x可节省几乎70%的电路板空间，却仍能耐受高隔离电压，以及满足诸如UL和CSA标准（正在审批中）等法规需求。除了节省空间之外，ADuM744x的价格要低于2.5kV或5kV隔离器，适用于仅需基本隔离的应用场合。

该产品系列像ADI公司的许多隔离器产品一样功耗极低，在高达10 Mbps的数据速率下，其功耗仅为同类隔离器的十分之一至六分之一。除了低功耗，ADuM744x的所有型号都具有很低的脉宽失真（

ADuM744x隔离器可提供四个独立的隔离通道，通道的配置多种多样，具备3种数据速率（请参考订购指南），最高达25 Mbps。所有型号的电源电压范围在任何一端均为3.0V至5.5V，可提供与低压系统的兼容性，并可实现通过隔离屏障的电压转换功能。另外，在没有输入功率的情况下，所有型号的缺省输出为高逻辑状态。

应用

  通用多通道隔离

  SPI接口/数据转换器隔离

  RS-232/RS-422/RS-485收发器

  工业现场总线隔离
