优势和特点

  ±0.5°C（典型）阈值精度

  引脚可选跳变点范围为−45°C至+5°C，增量10°C+45°C至+115°C，增量10°C

  最高工作温度：125°C

  开漏输出(ADT6401)

  推挽输出(ADT6402)

  引脚可选迟滞为2°C和10°C

  电源电流：30 μA（典型值）。

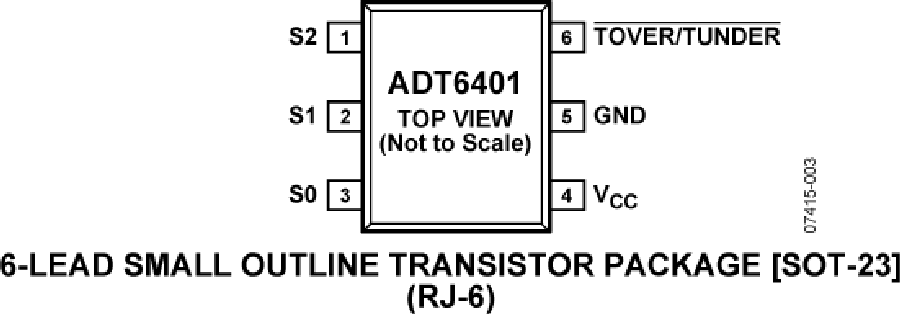

  节省空间的6引脚SOT-23封装

产品详情

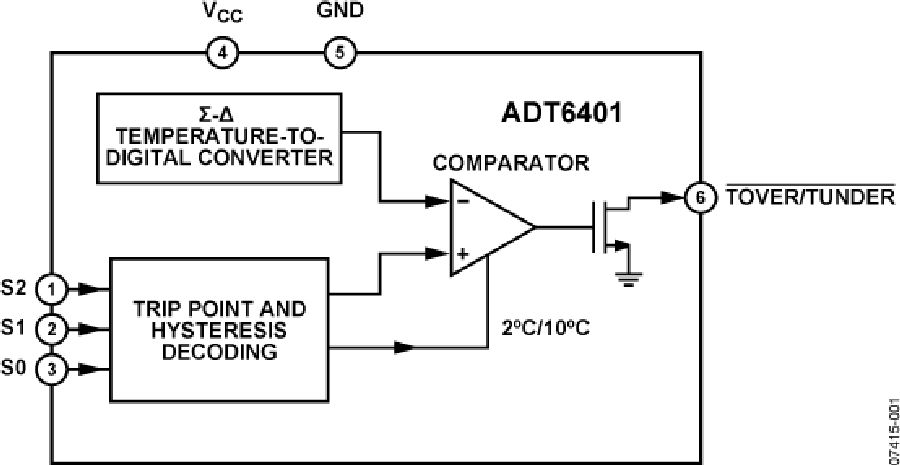

ADT6401/ADT6402为跳变点温度开关,提供6引脚SOT-23封装。 它们都含有一个内置带隙温度传感器，用于局部温度检测。 当温度超过跳变点设置时，逻辑输出被激活。 ADT6401逻辑输出为低电平有效和开漏输出。 ADT6402逻辑输出为高电平有效和推挽输出。 经数字化转换后，温度的分辨率为0.125°C（11位）。 引脚可选跳变点设置间距为10°C，欠温开关设置范围为−45°C至+5°C，过温开关设置范围为45°C至115°C。

这些器件典型消耗30 μA电源电流。 引脚可选温度迟滞为2°C和10°C。温度开关的额定工作电压范围为2.7 V至5.5 V。

当ADT6401/ADT6402用于监控45°C至115°C的温度时，如果温度超过所选跳变点温度，则逻辑输出引脚变成有效状态。 当ADT6401/ADT6402用于监控-45°C至+5°C的温度时，如果温度低于所选跳变点温度，则逻辑输出引脚变成有效状态。

产品聚焦

  Σ-Δ温度测量成就高精度和高抗扰度。

  宽工作温度范围：-55°C至+125°C。

  −45°C至+115°C典型精度：±0.5°C。

  引脚可选阈值设置增量为10°C，设置范围为−45°C至+115°C。

  电源电压：2.7 V至5.5 V。

  电源电流：30 μA。

  节省空间的6引脚SOT-23封装。

  引脚可选温度迟滞为2°C或10°C。

  温度分辨率为0.125°C。

应用

  医疗设备

  汽车电子 蜂窝电话 磁盘驱动器

  个人计算机

  电子测试设备

  家用电器

  过程控制

数据手册，Rev. 0，5/08
