描述

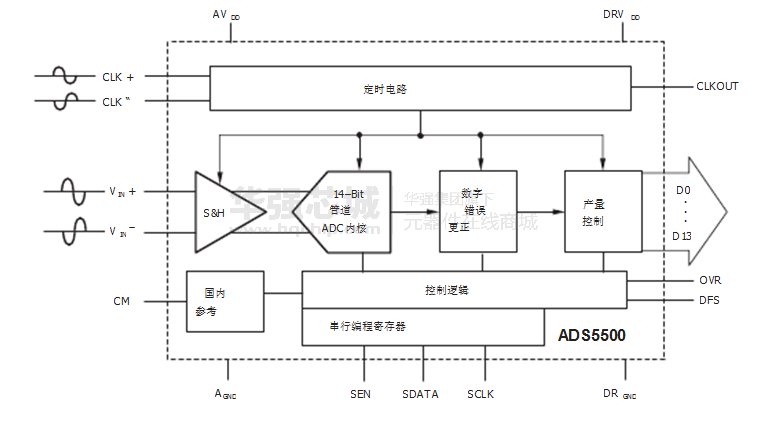

　　该ADS5500是一个高性能，14位， 125MSPS模拟 - 数字转换器（ADC ） 。以提供一个完整的转换器的解决方案，它包括一个高带宽的线性采样和保持阶段（ S&H ）和内部参考。设计为要求苛刻的最高速度和最高的动态性能在极小的空间中， ADS5500的应用有780MW优秀的功耗在3.3V单电源电压。这允许更高的系统集成密度。提供内部参考，简化了系统设计要求。平行CMOS-兼容输出，确保了无缝接口与普通的逻辑。

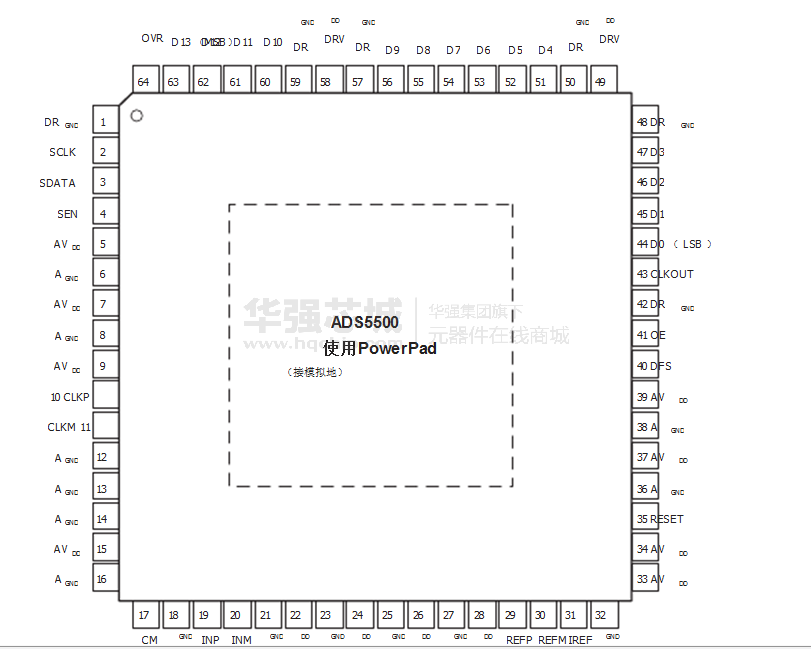

　　该ADS5500是在一个64引脚TQFP使用PowerPad封装，规定工作的整个温度范围内-40 ° C至+ 85°C 。

　　特点

　　D14位分辨率

　　D125MSPS采样率

　　D高信噪比： 70.5dBFS在100MHz ˚FIN

　　D高SFDR ： 82dBc在100MHz ˚FIN

　　D2.3VPP差分输入电压

　　D内部参考电压

　　D3.3V单电源供电

　　D模拟功耗： 578mW

　　- 总功耗： 780MW

　　串行编程接口

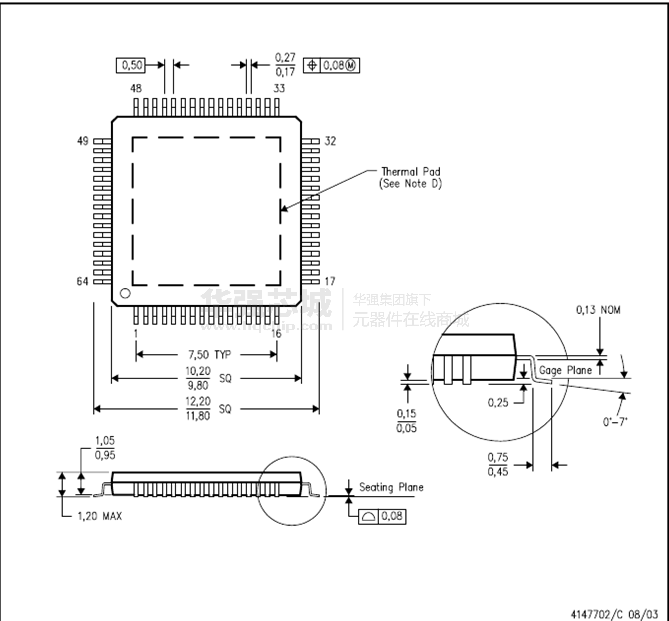

　　TQFP -64封装PowerPADE
