优势和特点

  输入电压范围：2.3 V至5.5 V

  可提供1.2 V至3.3 V的16路标准电压

  最大负载电流：1.2 A

  低噪声

  100 Hz到100 kHz总积分噪声：0.9 µV rms

  10 Hz到100 kHz总积分噪声：1.6 µV rms

  噪声频谱密度：1.7 nV/√Hz（10 kHz到1 MHz）

  低噪声

  80 dB（1 kHz至100 kHz）；60 dB (1 MHz)，VOUT = 3.3 V，VIN = 4.0 V

  电压差：120 mV（典型值，IOUT = 1.2 A，VOUT = 3.3 V）

  初始精度：±0.6%（ILOAD = 10 mA时）

  在整个线路、负载与温度范围内的初始精度：±1.5%

  静态电流：IGND = 4.0 mA（空载），7 mA (1.2 A)

  低关断电流：0.2 μA

  使用10 µF陶瓷输出电容保持稳定

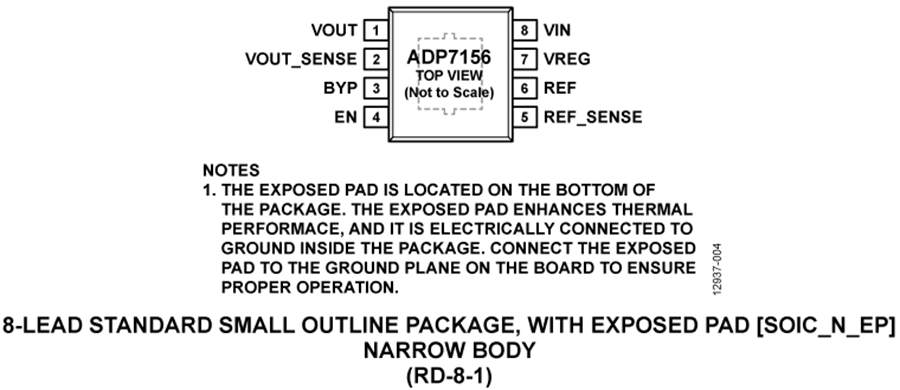

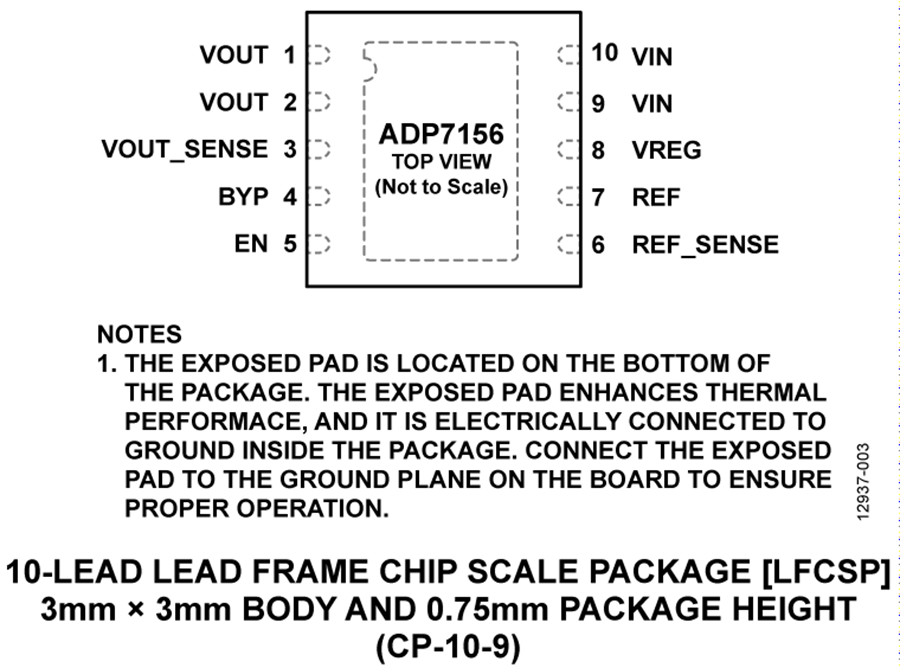

  10引脚3 mm x 3 mm LFCSP和8引脚SOIC封装

  精密使能

  ADIsimPower工具支持

产品详情

ADP7156是一款线性稳压器，采用2.3 V至5.5 V电源供电，最大输出电流为1.2 A。该器件采用先进的专有架构，提供高电源抑制和超低噪声特性，仅需一个10 μF陶瓷输出电容，便可实现出色的线路与负载瞬态响应性能。

ADP7156提供16路标准输出电压。现有库存提供下列电压版本：1.2 V、1.8 V、2.0 V、2.5 V、2.8 V、3.0 V和3.3 V。根据特殊要求，还可提供下列电压版本：1.3 V、1.5 V、1.6 V、2.2 V、2.6 V、2.7 V、2.9 V、3.1 V和3.2 V。

ADP7156稳压器的典型输出噪声为0.9 μV rms（100 Hz至100 kHz），10 kHz至1 MHz的噪声频谱密度为1.7 nV/√Hz。ADP7156提供10引脚、3 mm × 3 mm LFCSP封装和8引脚SOIC封装，不仅非常紧凑，而且还具有出色的散热性能，适合要求最大1.2 A输出电流的薄型、小尺寸应用。

应用

  适应噪声敏感应用：锁相环(PLL)、压控振荡器(VCO)和集成VCO的PLL

  通信和基础设施

  回程线路和微波链路
