优势和特点

  低噪声： 11 μVRMS，与固定输出电压无关

  电源抑制比(PSRR)：88 dB (10 KHz)、68 dB (100 KHz)、50 dB (1 MHz)

  VOUT ≤ 5V，VIN = 7V

  输入电压范围： 2.7 V至40 V

  最大输出电流： 200 mA

  初始精度： ±0.8%

  线路、负载和温度范围内的精度

  ±1.1%，TJ = −40°C至+85°C

  ±1.8%，TJ = −40°C至+125°C

  低压差： 200 mV（200mA负载）

  VOUT = 5V

  用户可编程软启动（仅LFCSP和SOIC封装提供）

  低静态电流，IGND = 50 μA（无负载）

  低关断电流： 1.8 μA（VIN = 5 V）；3.0 μA（VIN = 40 V）

  使用小型2.2μF陶瓷输出电容保持稳定

  欲了解更多特性，请参考数据手册

产品详情

ADP7142是一款CMOS、低压差(LDO)线性稳压器，采用2.7 V至40 V电源供电，最大输出电流为200 mA。 这款高输入电压LDO适用于调节40 V至1.2 V供电的高性能模拟和混合信号电路。 该器件采用先进的专有架构，提供高电源抑制、低噪声特性，仅需一个2.2 μF小型陶瓷输出电容，便可实现出色的线路与负载瞬态响应性能。 ADP7142稳压器输出噪声为11 μVrms，与5 V及以下的固定选项输出电压无关。

ADP7142提供16种固定输出电压选项。 现有库存提供下列电压版本： 1.2 V（可调节）、1.8 V、2.5 V、3.3 V和5.0 V。根据特殊要求，还可提供下列电压版本：1.5 V、1.85 V、2.0 V、2.2 V、2.75 V、2.8 V、2.85 V、3.8 V、4.2 V和4.6 V。

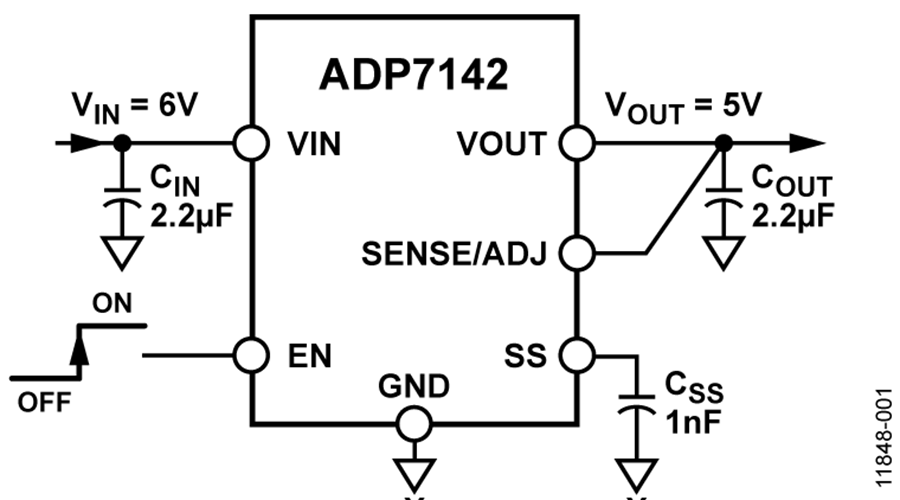

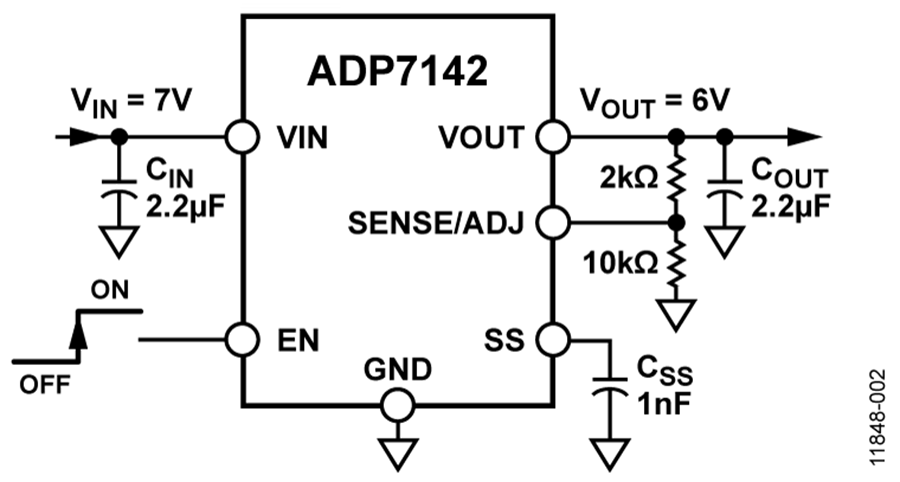

每个固定输出电压都可以通过外部反馈分压器在初始设定点以上调整。 这使ADP7142可提供1.2 V至VIN–VDO的输出电压且具有高PSRR和低噪声。

集成外部电容的用户可编程软启动提供LFCSP和SOIC封装。

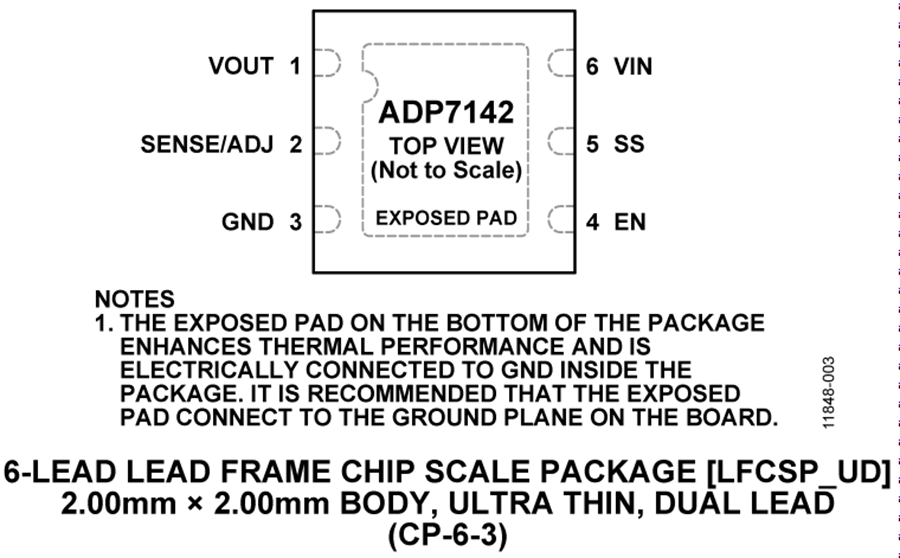

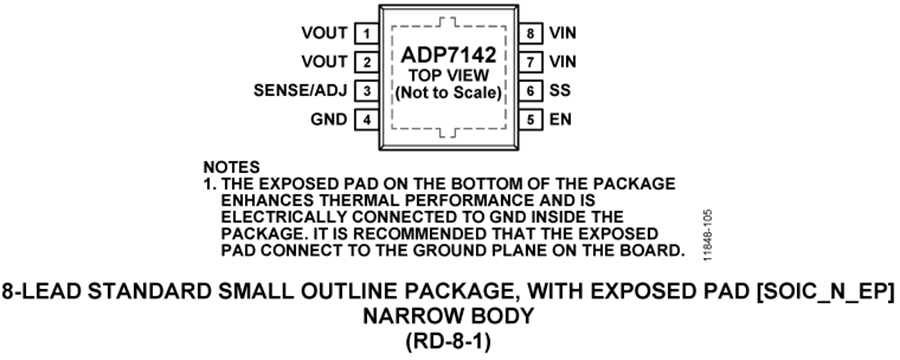

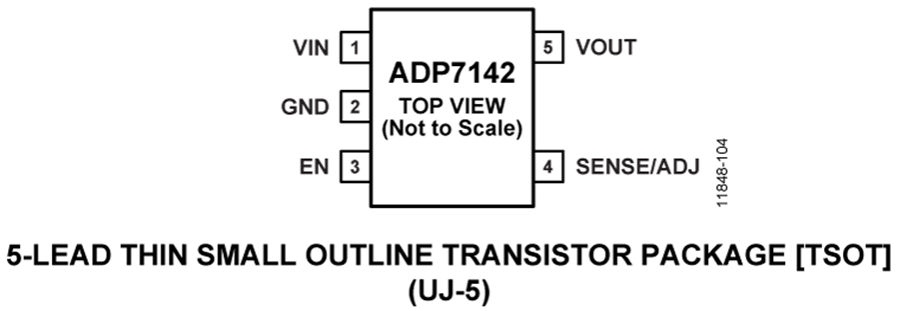

ADP7142提供6引脚、2 mm × 2 mm LFCSP封装，不仅非常紧凑，而且具有出色的散热性能，适合要求最大200 mA输出电流的薄型、小尺寸应用。 LFCSP和SOIC封装支持通过外部电容进行用户可编程软启动。 ADP7142也提供5引脚TSOT封装和8引脚SOIC封装。

应用

  适应噪声敏感应用： ADC和DAC电路、精密放大器，适合为VCO Vtune控制供电

  通信和基础设施

  医疗和保健

  工业和仪器仪表
