优势和特点

  25°C时，线路和负载调节整体精度为±1.2%

  超低压差：100mA时，120 mV（典型值）

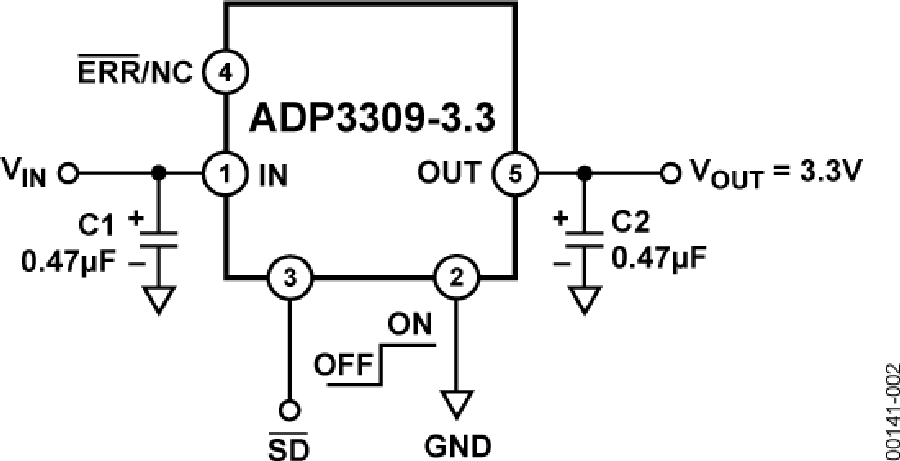

  仅需COUT = 0.47 µF便可保持稳定

  anyCAP = 使用所有类型的电容（包括MLCC）均可保持稳定

  限流、限热

  低噪声

  低关断电流：1 µA

  电源电压范围：2.8 V至12 V

  环境温度范围：−20°C至+85°C

  多种固定电压选项

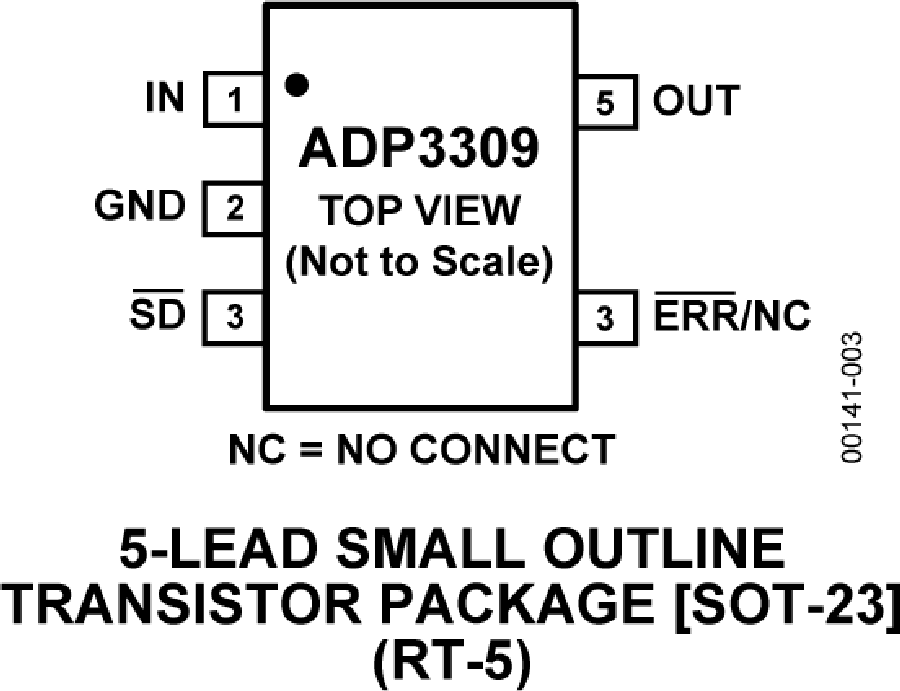

  超小型5引脚SOT-23封装

  出色的线路和负载调节

产品详情

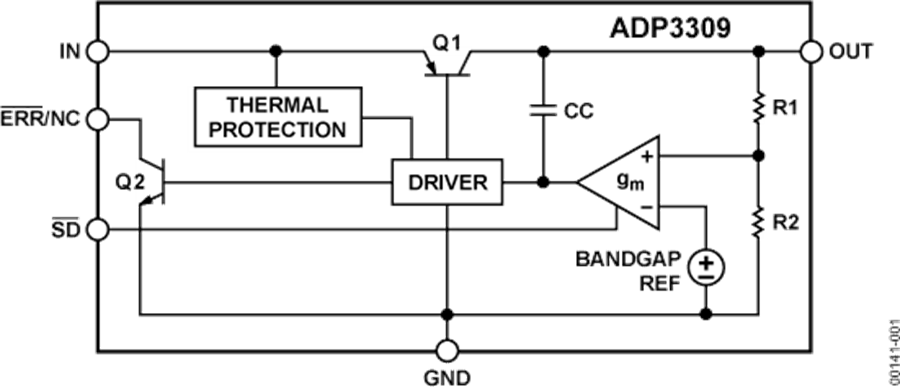

ADP3309属于ADP330x系列精密低压差anyCAP稳压器 。 它与National公司的LP2981引脚兼容、功能兼容 ， 但其性能优于后者。ADP3309采用新颖的架构和改良的工艺，与传统LDO相比性能更出色。它采用专利设计，仅需一个0.47 µF输出电容便可保持稳定。这款器件使用任何类型的电容均可稳定工作，与电容的等效串联电阻(ESR)值无关，包括适合空间受限应用的陶瓷型电容。ADP3309在室温条件下可达到±1.2%的精度，温度、线路和负载调节的整体精度为±2.2%。100 mA时，其压差仅120 mV（典型值）。该器件还具有限电流和关断特性。在关断模式下，地电流降至约1 µA。

ADP3309具有较宽的输入电压范围（2.8 V至12 V），并提供100 mA以上的负载电流。ADP3309 anyCAP LDO具有较宽的输出电压范围。

应用

  蜂窝电话

  笔记本电脑、掌上型电脑

  电池供电系统

  PCMCIA 稳压器

  条形码扫描仪

  便携式摄录机、相机
