优势和特点

  连续输出电流：5 A

  集成式MOSFET

  高端导通电阻：19 mΩ

  低端导通电阻：15 mΩ

  基准电压：0.6 V ± 1%（温度范围内）

  输入电压范围：2.7 V至5.5 V

  电流模式结构

  开关频率

  固定频率：620 kHz或1.2 MHz

  可调频率：250 kHz至1.4 MHz

  同步至外部时钟：250 kHz至1.4 MHz

  可选同步相移：同相或错相

  外部补偿

  可编程软启动

  启动后进入预充电输出

  电压跟踪输入

  电源良好输出和精密使能输入

  精确限流

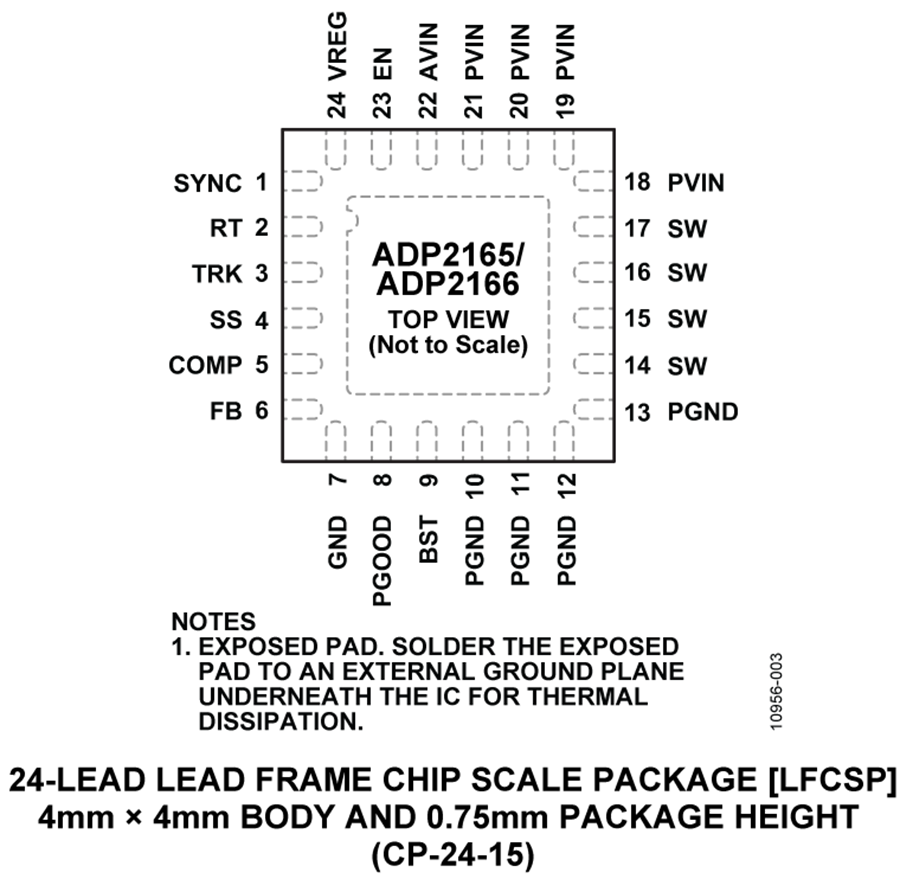

  采用24引脚4 mm × 4 mm LFCSP封装

  ADIsimPower™设计工具支持

产品详情

ADP2165/ADP2166是高效率、电流模式控制、降压DC-DC调节器，集成19 mΩ高端FET和15 mΩ同步整流FET。 ADP2165/ADP2166集小尺寸、4 mm × 4 mm LFCSP封装以及精确限流功能于一体，可实现更小的电感尺寸以及高功率密度负载点解决方案。

该器件的主要特性包括：精密使能、电源良好监控器以及便于实现鲁棒时序控制的输出电压跟踪能力。 该器件的开关频率可以在250 kHz至1.4 MHz范围内进行编程，或者固定于620 kHz或1.2 MHz。 同步功能允许开关频率与外部时钟同步，将系统的电磁干扰(EMI)降至最低。

ADP2165/ADP2166极为灵活，编程软启动和控制环路补偿所需的外部元器件极少。

ADP2165/ADP2166采用2.7 V至5.5 V输入电压工作。输出电压选项有：3.3 V、2.5 V、1.8 V、1.5 V、1.2 V或1.0 V固定输出与可调节选项，可支持的输出电压范围为0.6 V至输入电压的90%。保护特性包括欠压闭锁(UVLO)、过压保护(OVP)、过流保护(OCP)以及热关断(TSD)，具有鲁棒的性能。

ADP2165/ADP2166在−40°C至+125°C的结温范围内工作，采用24引脚LFCSP_WQ封装。

应用

  终端负载调节器

  通信和网络

  高端消费电子

  工业、仪器仪表和医疗保健
