优势和特点

  极高的效率：97%

  超低静态电流：20 μA

  开关频率：1.2 MHz

  关断电源电流：0.1 μA

  最大负载电流：1 A

  输入电压：2.7 V至5.5 V

  输出电压：0.8 V至VIN

  最大占空比：100%

  平稳过渡到低压差(LDO)模式

  内置同步整流器

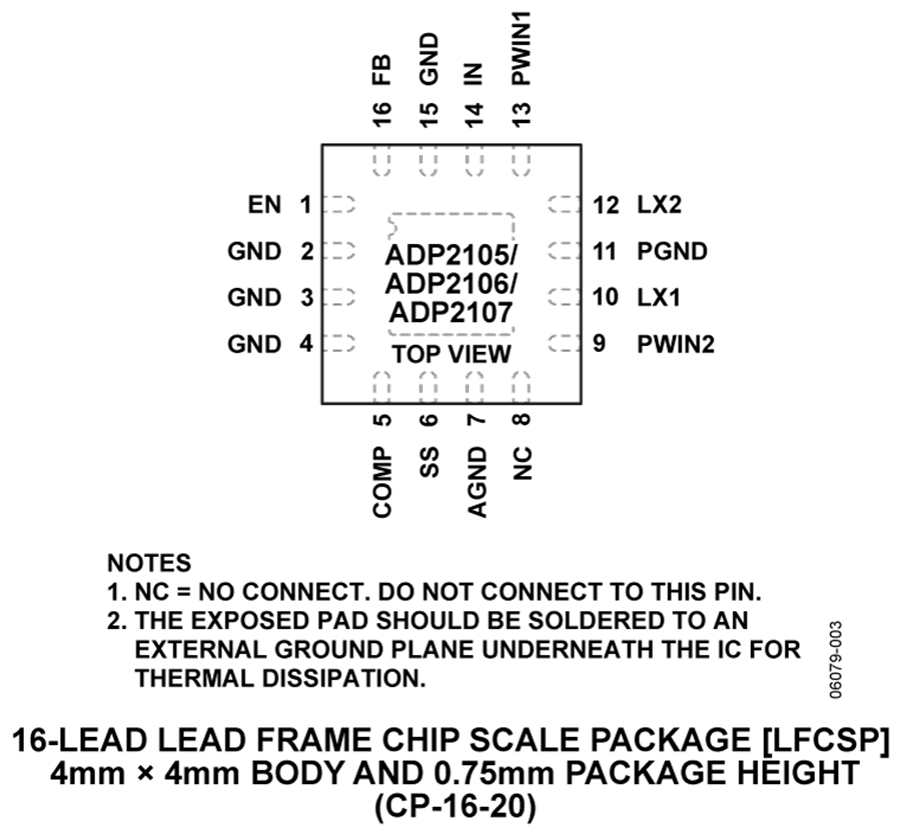

  16引脚4 mm × 4 mm小型LFCSP封装

  针对小型陶瓷输出电容进行了优化

  使能/关断逻辑输入

  欠压闭锁

  软启动

  受ADIsimPowerTM设计工具支持

产品详情

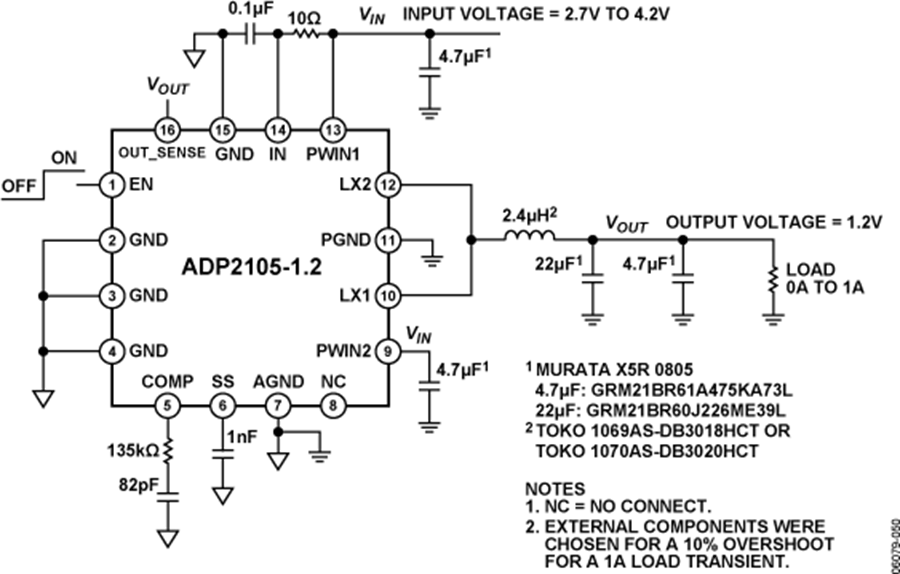

ADP2105/ ADP2106 /ADP2107 均为低静态电流、同步、降压DC-DC转换器，采用紧凑型4 mm × 4 mm LFCSP封装.对于中高负载电流，这些器件采用电流模式、恒频脉冲宽度调制(PWM)控制方案，以获得出色的稳定性和瞬态响应性能。在便携式应用中，为确保电池使用寿命最长，上述器件在低负载情况下采用脉冲频率调制(PFM)控制方案，通过降低开关频率实现省电。

ADP2105 / ADP2106 / ADP2107采用2.7 V至5.5 V输入电压工作，单个Li+/Li−聚合物电池、多个碱性/NiMH电池、PCMCIA和其它标准电源均可以为其供电。ADP2105 / ADP2106 / ADP2107的输出电压可在0.8 V至输入电压（通过ADJ指示）的范围内调整，而ADP2105 / ADP2106 / ADP2107则提供预设输出电压选项：3.3 V、1.8 V、1.5 V和1.2 V（通过x.x V指示）。每种型号可采用三种最大电流水平：1 A (ADP2105)、1.5 A (ADP2106)和2 A (ADP2107)。为尽量减少外部器件数量并提高效率，这些器件集成了功率开关和同步整流器。在逻辑控制的关断期间，输入与输出断开，从输入源汲取的电流小于0.1 µA。其它重要特性包括：欠压闭锁，用来防止电池深度放电；以及可编程软启动，用来限制启动时的涌入电流。

应用

  手机

  PDA和掌上型电脑

  电信/网络设备

  机顶盒

  影音消费电子设备
