优势和特点

  功效：92%（无需检测电阻）

  初始精度：±1.0%

  IC电源电压范围：2.9 V至5.5 V

  功率输入电压可低至1.0 V

  利用外部NPN或电阻可接受高输入电源电压(>5.5 V)

  VIN UVLO 和35 mA分流稳压器

  用单个电阻实现外部斜率补偿

  用单个电阻实现可编程工作频率（100 kHz至1.5 MHz）

  当开关节点电压小于30 V时，提供无损耗电流检测

  当开关节点电压大于30 V时，提供电阻电流检测

  可与外部时钟同步

  电流模式操作可实现出色的线路和负载瞬态响应

产品详情

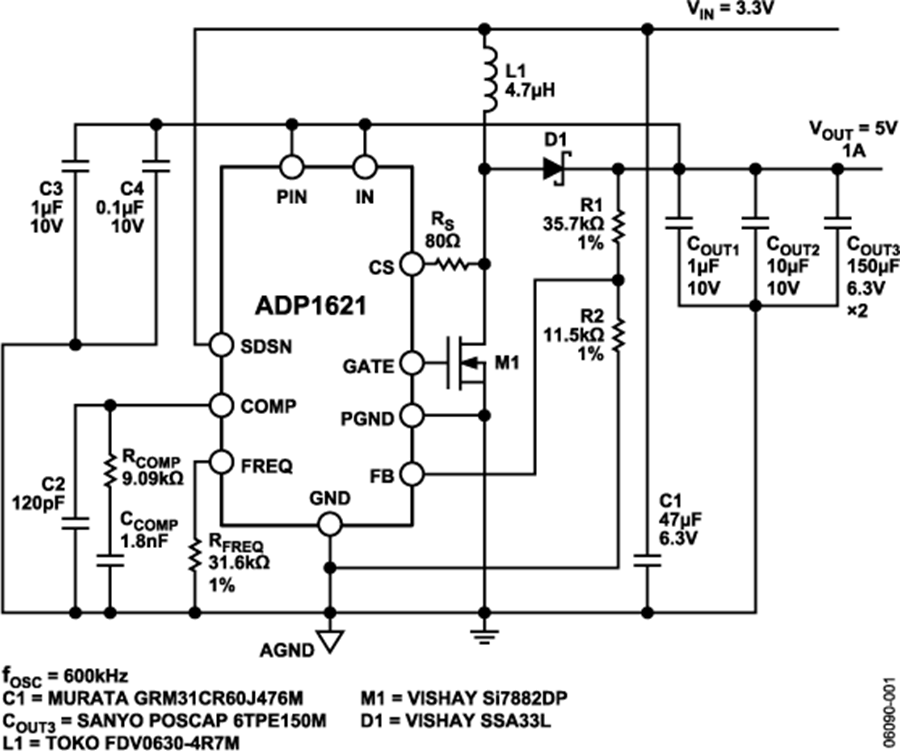

ADP1621是一款固定频率、脉冲宽度调制(PWM)、电流模式、升压转换器控制器。它可驱动一个外部N沟道MOSFET，将输入电压转换为更高的输出电压。ADP1621也可以用来驱动反激转换器、SEPIC转换器和正激转换器拓扑结构，无论是否是隔离结构。

ADP1621通过测量N沟道MOSFET导通电阻上的压降，无需使用电流检测功率电阻。在开关节点上的电压不超过30 V时，可以使用这种技术使功效达到最大，并降低成本。对于高于30 V的开关节点电压，或者对于更精确的电流限制，可以将CS引脚与MOSFET源极中的电流检测电阻相连。斜率补偿通过外部电阻实现，因而可以用各种外部元件（电感和MOSFET）；并且针对不同的开关频率和输入/输出电压，可以选择不同的斜率补偿。

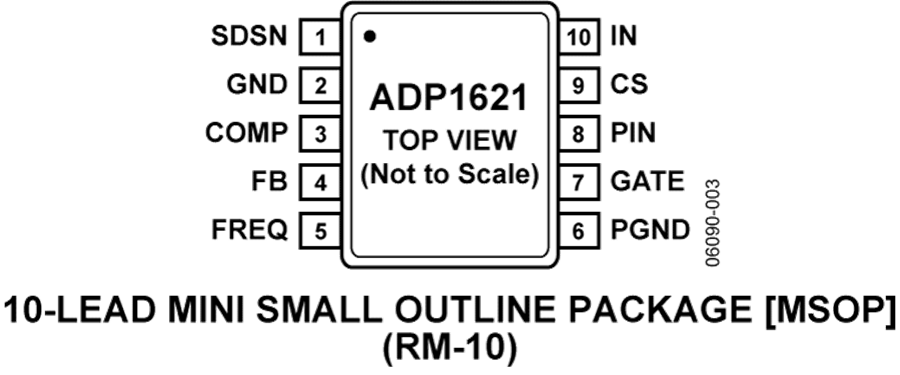

ADP1621的输入电源电压范围为2.9 V至5.5 V；不过使用小信号NPN调整管或单个电阻，就可以接受更高的输入电压。对于燃料电池应用，功率输入电压可以低至1 V。开关频率通过一个外部电阻在100 kHz至1.5 MHz范围内设置，并且可以利用SDSN引脚与外部时钟同步。关断静态电流低于10 μA。ADP1621具有热关断特性，当结点温度达到约150°C时，就会关断栅极驱动。内部软启动电路用来限制启动时的涌入电流。ADP1621采用10引脚MSOP无铅封装，额定温度范围为−40°C至+125°C结点温度范围。

应用

  APD偏置

  便携式电子设备

   隔离式DC/DC转换器

  升压/降压DC/DC转换器

  笔记本电脑和导航系统用LED驱动器

  LCD 背光

数据手册, Rev. A, 12/06
