优势和特点

  集成所有典型PWM控制器功能7个PWM控制信号数字控制环路集成可编程环路滤波器可编程电压线路前馈专用软启动滤波器

  远程和本地电压检测原边和副边电流检测 同步整流器控制均流OrFET控制

  I2C 接口

  广泛的故障检测和保护

  广泛的编程和遥测

  快速数字校准

  用户可访问EEPROM

  通过汽车应用认证

产品详情

ADP1046是一款灵活的数字副边控制器，设计用于AC-DC和隔离DC-DC副边应用。ADP1046与ADP1043A引脚兼容，具有一些性能改进和新特性，包括电压前馈、改进环路响应，以及可编程死区控制，以实现最高效率。

具体特性包括本地和远程电压检测、原边和副边电流检测、数字脉宽调制(PWM)产生、均流和冗余OrFET控制。控制环路数字滤波器和补偿功能已集成至该器件，可通过I2C接口编程。可编程保护功能包括过流保护(OCP)、过压保护(OVP)、欠压闭锁(UVLO)和过温保护(OTP)。

内置EEPROM可为集成环路滤波器、PWM信号时序、浪涌电流、软启动时序和时序控制提供全面编程选择。内置校验和与可编程保护电路使器件的可靠性得以增强。

该器件还提供全面的用户界面(GUI)，便于进行环路滤波器特性设计和安全特性编程。I2C总线符合工业标准，可访问许多监控和系统测试功能。 该器件还提供全面的用户界面(GUI)，便于进行环路滤波器特性设计和安全特性编程。I2C总线符合工业标准，可访问许多监控和系统测试功能。

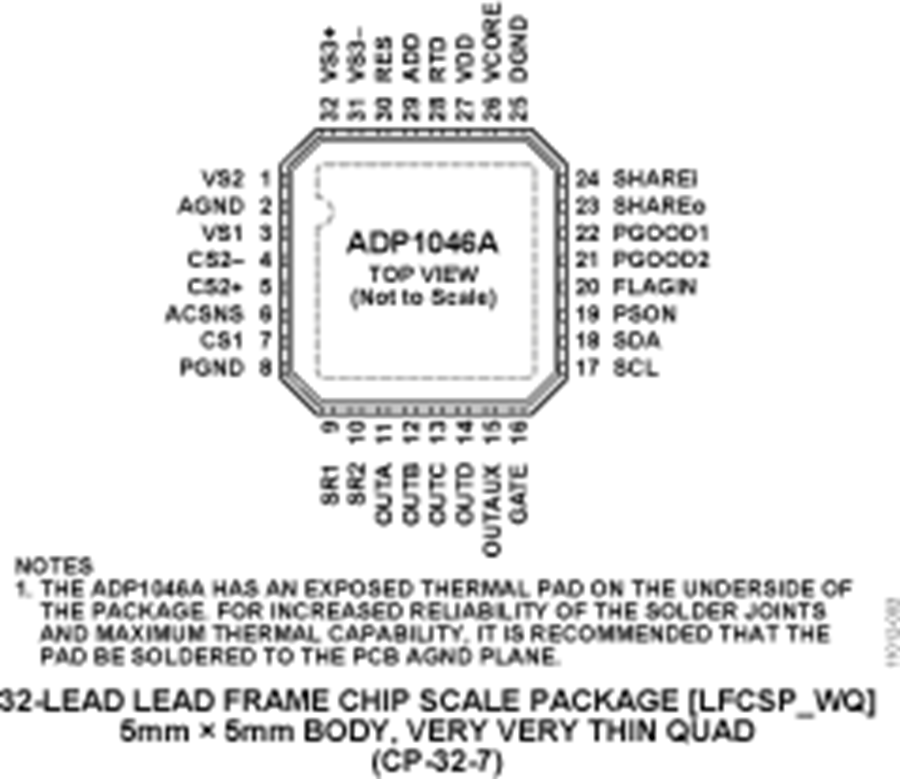

ADP1046A提供32引脚LFCSP封装，采用3.3 V单电源供电。

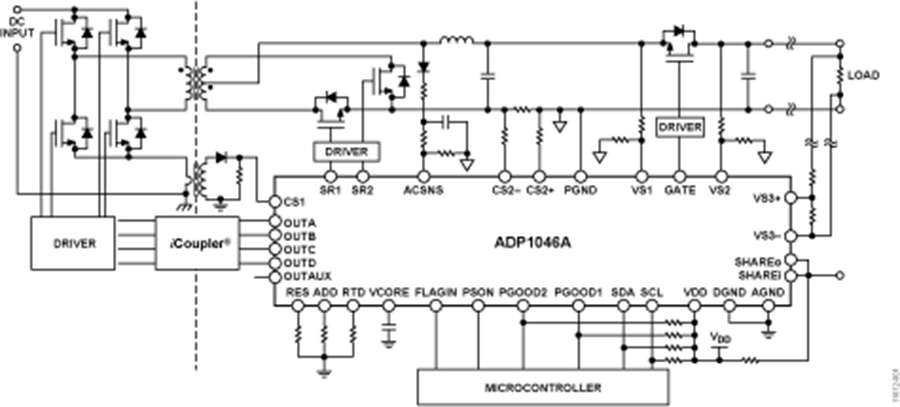

应用

  AC-DC电源

  隔离DC-DC电源

  冗余电源系统

  服务器、存储器、网络和通信基础设施
