优势和特点

  获得专利的高效率单电感架构

  用于TEC驱动器的集成式低RDSON MOSFET

  TEC电压和电流工作监控

  无需外部检测电阻

  独立的TEC加热和冷却限流设置

  可编程最大TEC电压

  2 MHz PWM开关频率

  外部同步

  兼容数字热控环路

  2.50 V、1%精度基准电压输出

  采用25引脚、2.5 mm x 2.5 mm WLCSP或24引脚、4 mm x 4 mm LFCSP封装

产品详情

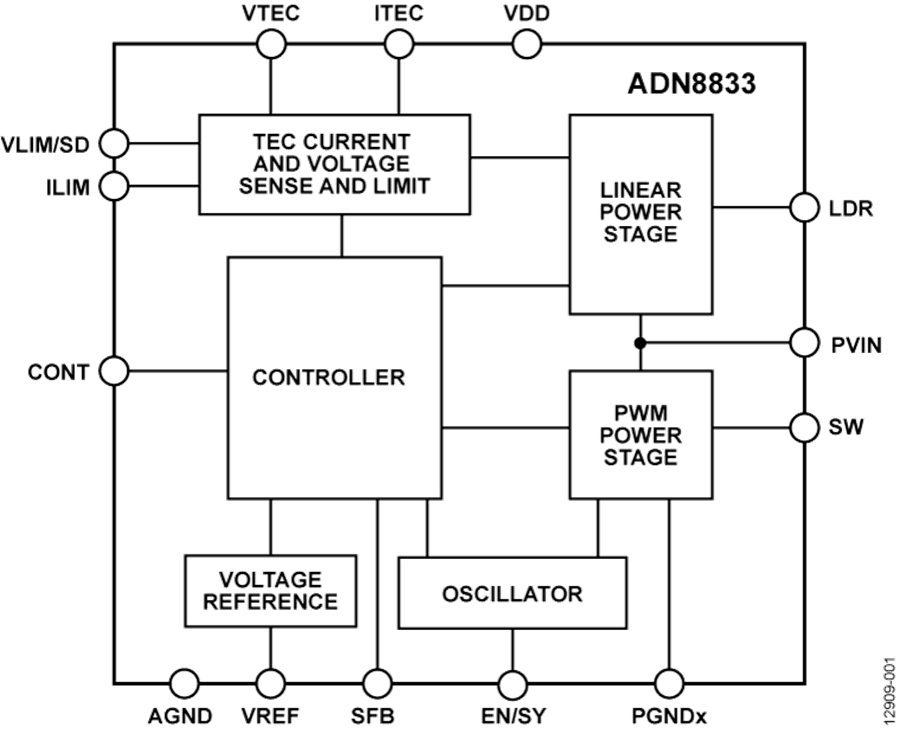

ADN8833是一款集成1 A功率MOSFET的单芯片H桥TEC驱动器。 它包括提供线性驱动器(LDR)输出的线性功率级，以及提供SW输出的脉冲宽度调制(PWM)功率级。 根据CONT输入的控制电压，ADN8833通过TEC驱动电流，将连接至TEC模块的激光二极管或无源组件的温度建立至可编程的目标温度。

CONT输入所施加的控制电压由数模转换器(DAC)产生，后者靠近温度控制系统的数字比例-积分-微分(PID)环路。内部2.5 V基准电压提供精确的1%输出，用于分压器网络偏置，从而在加热和冷却模式下对最大TEC电流和电压限值进行编程。 该基准电压也可用于DAC和温度检测电路，包括热敏电阻电桥和模数转换器(ADC)。 应用

  TEC温度控制

  光学模块

  光纤放大器

  光纤网络系统

  需要TEC温度控制的仪器仪表
