ADN4663

双通道、3 V、CMOS、LVDS、高速差分驱动器

制造商:ADI/AD

中文资料及数据手册

在线购买

产品信息

优势和特点

  输出引脚提供±15 kV ESD保护

  转换速率:600 Mbps (300 MHz)

  直通式引脚排列可简化PCB布局

  差分偏斜:300 ps(典型值)

  差分偏斜:700 ps(最大值)

  传播延迟:1.5 ns(最大值)

  3.3 V 电源

  差分信号:±355 mV

  低功耗:23 mW(典型值)

  与现有5 V LVDS接收器兼容

  符合TIA/EIA-644 LVDS标准

  工业温度范围:−40°C至+85°C

产品详情

ADN4663是一款双通道、CMOS、低压差分信号(LVDS)线路驱动器,提供600 Mbps (300 MHz)以上的数据速率,功耗超低。它采用直通式引脚排列,便于PCB布局以及输入与输出信号分离。

该器件接受低压TTL/CMOS逻辑信号,并将其转换成典型值为±3.1 mA的差分电流输出,以便驱动双绞线电缆等传输介质。所传输的信号在接收端的端接电阻上产生典型值为±355 mV的差分电压,然后由线路接收器将其转换为TTL/CMOS逻辑电平。



ADN4663及配套接收器为高速点对点数据传输提供一种新的解决方案,可以代替射极耦合逻辑(ECL)或正射极耦合逻辑(PECL),功耗则更低。

   应用

  背板数据传输

  电缆数据传输

  时钟分配

电路图、引脚图和封装图

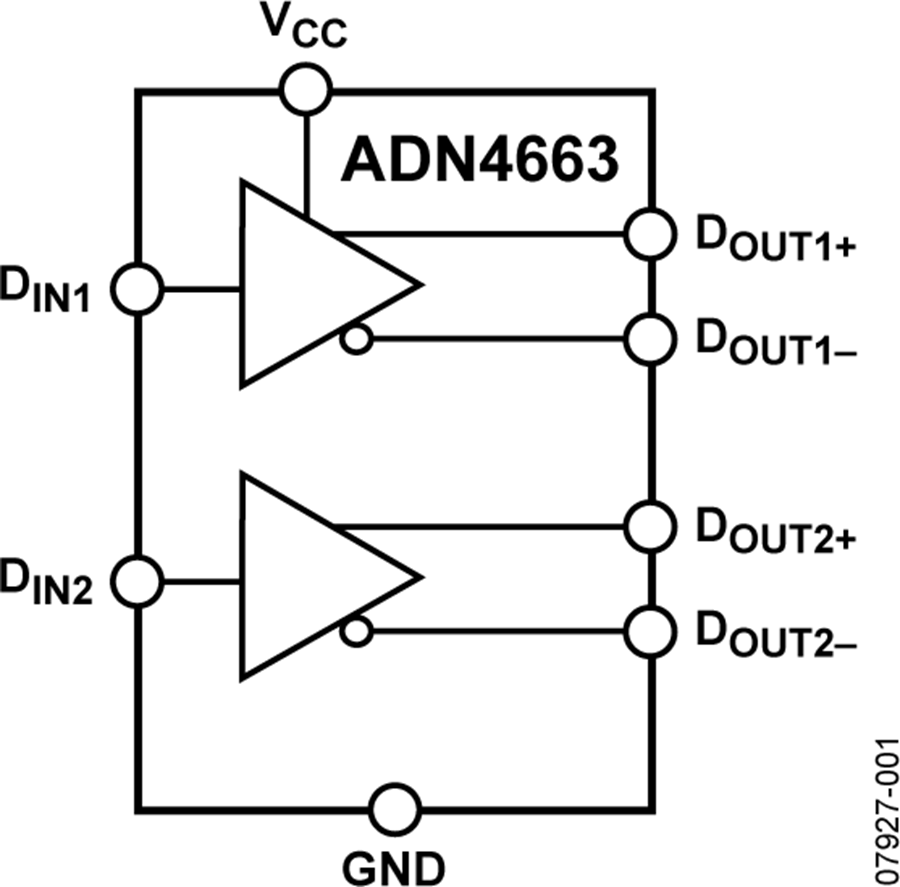

    ADN4663电路图
