ADN2848

3.3 V、双环路、50 Mbps至1.25 Gbps激光二极管驱动器

制造商：ADI/AD

中文资料及数据手册

优势和特点

数据速率：50 Mbps至1.25 Gbps

3.3 V单电源供电

偏置电流范围：2 mA至100 mA

调制电流范围：5 mA至80 mA

监控光电二极管电流：50 µA至1200 µA

电源电流：50 mA (3.3 V)

对功率和消光比进行闭环控制

全电流参数监控

激光失效和激光降级报警

自动激光关断(ALS)

可选定时数据

支持FEC速率

产品详情

ADN2848经过初始工厂设置后，利用独特的控制算法，可对激光二极管(LD)平均功率和消光比进行控制。功率和消光比控制功能均完全集成，因此所需的外部元件数和PCB面积较少。针对激光失效（寿命终结）和激光降级（即将失效）这两种情况，该器件还提供可编程报警功能。

应用

SONET OC-1/3/12/24

SDH STM-0/1/4

光纤通道

千兆以太网

ADN2848电路图

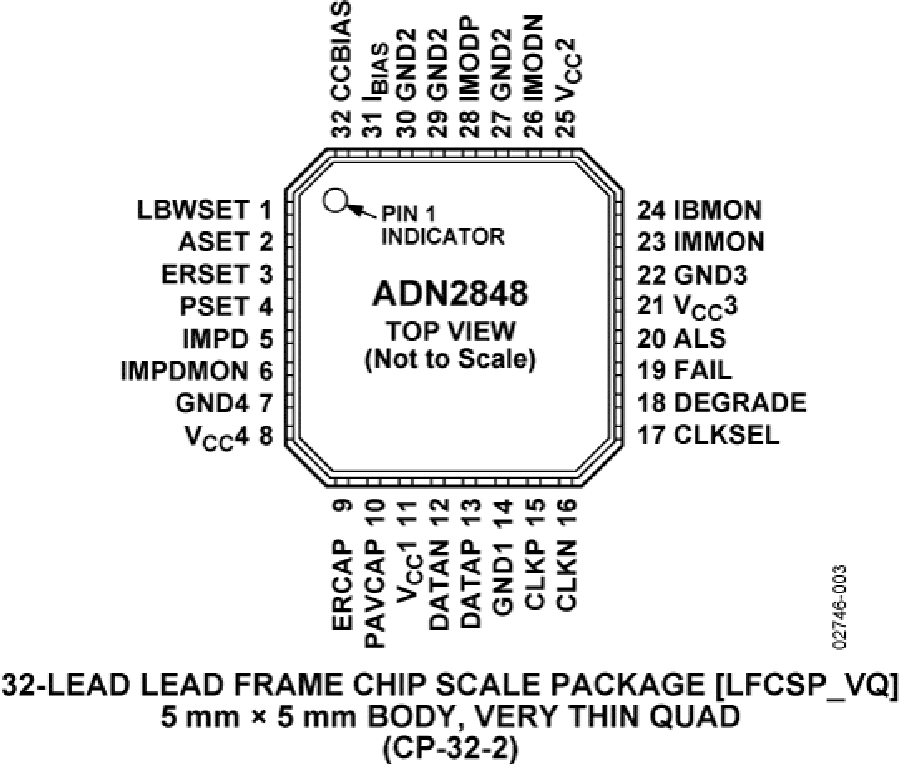

ADN2848引脚图
