优势和特点

  串行数据输入：12.3 Mb/s至1.25 Gb/s

  超过SONET抖动传递/产生/容差要求

  量化器灵敏度：6 mV（典型值）

  可调限幅电平：±100 mV

  取得专利的时钟恢复架构

  信号丢失(LOS)检测范围：3 mV至15 mV

  独立限幅电平调整和LOS检测器

  无需参考时钟

  失锁指示器

  通过I2C®接口访问可选特性

  单电源供电：3.3 V

  低功耗：350 mW（典型值）

产品详情

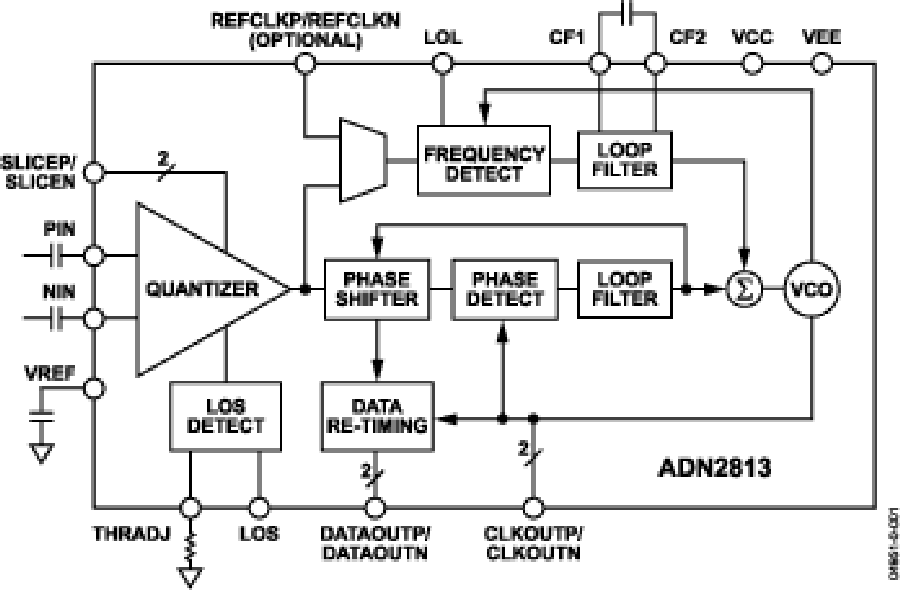

ADN2813可提供下列接收器功能：量化、信号电平检测、时钟和数据恢复，适用于从12.3 Mb/s到1.25 Gb/s的连续数据速率。 它可自动锁定至所有数据速率，而无需外部参考时钟或编程。 该器件满足所有的SONET抖动要求，包括抖动传递、抖动产生和抖动容差。 所有规格均相对于-40℃至+85°C环境温度而言，除非另有说明。

该器件配合PIN二极管和TIA前置放大器，可以实现高度集成的低成本、低功耗光纤接收器。

当输入信号电平降至用户可调阈值以下时，接收器前端信号丢失(LOS)检测电路会予以提示。 LOS检测电路具有迟滞特性，可防止输出震颤。

ADN2813采用紧凑型5 mm × 5 mm、32引脚芯片级封装。

应用

  SONET OC-1/3/12和所有相关FEC速率

  光纤通道、GbE、高清电视等

  WDM应答器

  再生器/中继器

  测试设备

  宽带交叉连接和路由器
