优势和特点

  Upgrade for the ADM690, ADM691, ADM695 andfor the MAX690, MAX691, MAX695

  Specified over temperature

  Low power consumption: 0.7 mW

  Precision voltage monitor

  Reset assertion down to 1 V VCC

  Low switch on resistance: 0.7 Ω normal, 7 Ω in backup

  High current drive: 100 mA

  Watchdog timer: 100 ms, 1.6 sec, or adjustable

  Standby current: 400 nA

  Automatic battery backup power switching

  Extremely fast gating of chip enable signals (3 ns)

  Voltage monitor for power fail

  Available in TSSOP package

产品详情

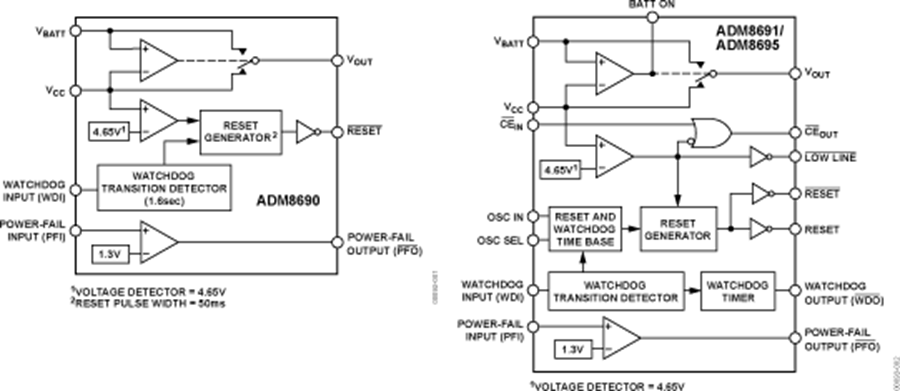

ADM8690至ADM8695系列监控电路均为完整的单芯片解决方案，可实现微处理器系统中的电源监控和电池控制功能。这些功能包括微处理器复位、备用电池切换、看门狗定时器、CMOS RAM写保护和电源故障警告。该完整系列器件提供各种配置，可满足大多数微处理器系统的要求。

ADM8690、ADM8692和ADM8694均采用8引脚DIP封装，并提供以下功能：

  启动、关断和掉电情况下的上电复位输出。即使VCC低至1 V，RESET输出仍然可以工作。

  CMOS RAM、CMOS微处理器或其它低功耗逻辑的备用电池切换。

  如果可选的看门狗定时器在指定时间内未切换，则提供复位脉冲。

  1.3 V阈值检波器，用于电源故障警告、低电池电量检测或+5 V以外电源的监控。

ADM8691、ADM8693和ADM8695均采用16引脚DIP及小形集成封装（包括TSSOP），同时还提供以下三个功能：

  CMOS RAM或EEPROM的写保护。

  可调复位周期与可调看门狗超时周期。

  独立的看门狗超时、备用电池切换功能和低VCC状态输出。
