优势和特点

  9 种复位阈值选项：1.58 V至4.63 V

  4 种复位超时选项：1 ms、20 ms、140 ms、1120 ms

  3 种看门狗超时选项：6.3 ms、102 ms、1.6 s

  复位输出级推挽低电平有效(ADM8616) 开漏低电平有效(ADM8617)

  1.8 V至5 V精密电源监控

  低功耗(5 μA)

  保证复位输出有效（VCC = 1 V ）

  电源干扰抑制

  额定温度范围：−40°C至+85°C

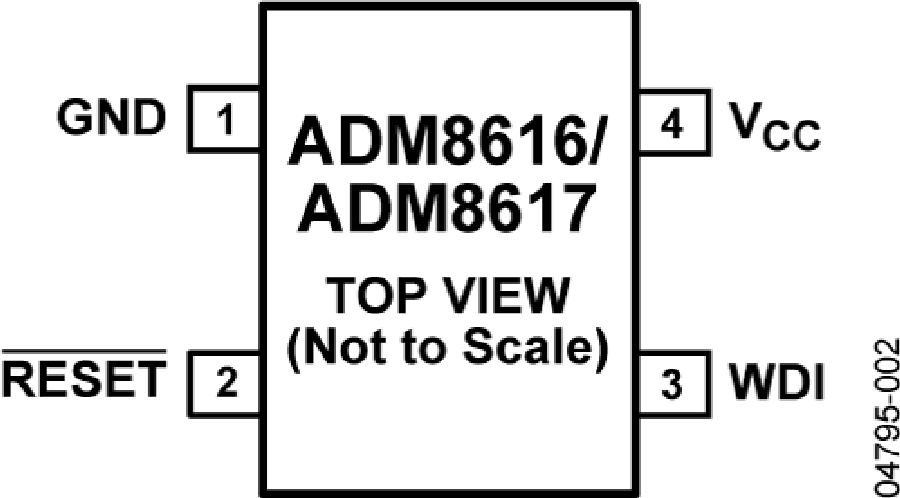

  4引脚SC70封装

产品详情

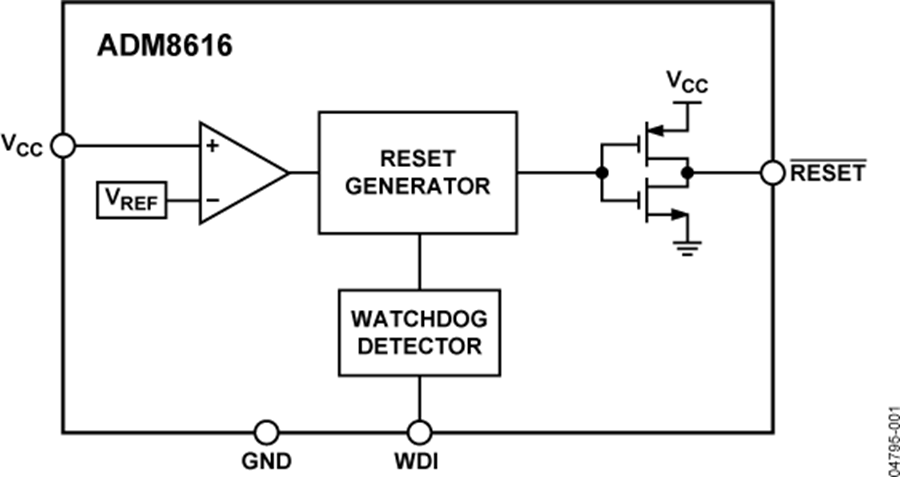

ADM8616/ADM8617均为监控电路，用来监控微处理器系统中的电源电压和代码执行完整性。当电源电压升至预设的阈值电平时，监控电路会产生一个上电复位信号。ADM8616/ADM8617具有一个片内看门狗定时器，若微处理器未能在预设超时周期内发出选通脉冲，它可以复位微处理器。

每款器件均提供以下9种复位阈值选项：1.58 V、1.67 V、2.19 V、2.32 V、2.63 V、2.93 V、3.08 V、4.38 V和4.63 V。有4种复位超时选项：1 ms、20 ms、140 ms和1120 ms。另外还有3种可能的看门狗超时选项：6.3 ms、102 ms和1.6 s。

两款器件的复位输出配置不同。ADM8616为低电平有效推挽输出，ADM8617则为低电平有效开漏输出。

ADM8616/ADM8617提供4引脚SC70封装，典型功耗仅5 μA，适合低功耗便携式应用。

应用

  微处理器系统

  计算机

  控制器

  智能仪器

  便携式设备

数据手册, Rev. B, 1/07
