优势和特点

  超低功耗：ICC = 92 nA（典型值）

  连续监控，无消隐时间

  预调整监控阈值选项2.32 V至4.63 V范围内具有5种选项

  阈值精度：±1.3%（整个温度范围内）

  手动复位输入

  复位超时200ms（典型值）

  看门狗定时器

  看门狗功能禁用输入

  低电平有效、开漏复位输出

  电源毛刺抑制

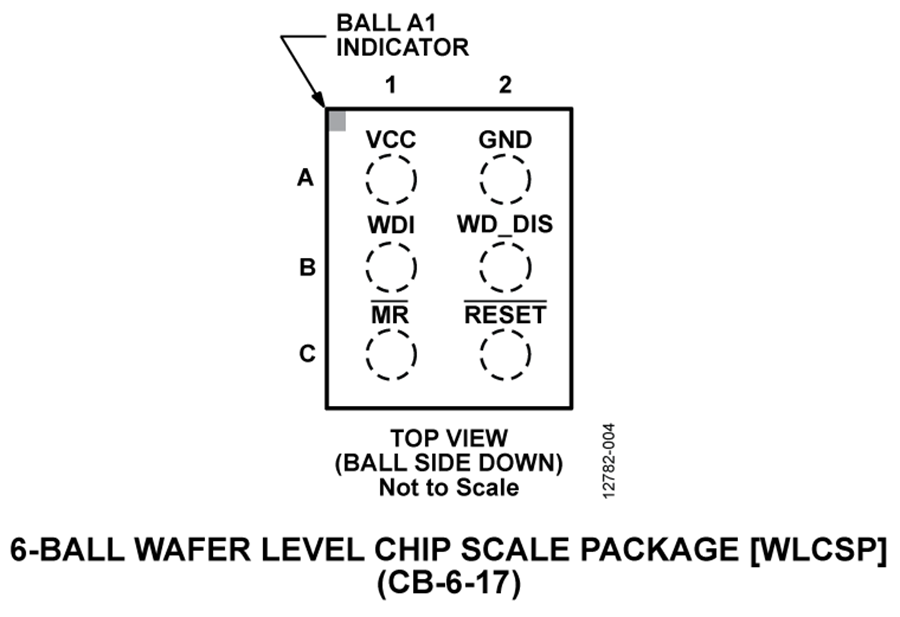

  采用1.46 mm × 0.96 mm WLCSP封装

  工作温度范围：-40℃至+85℃

产品详情

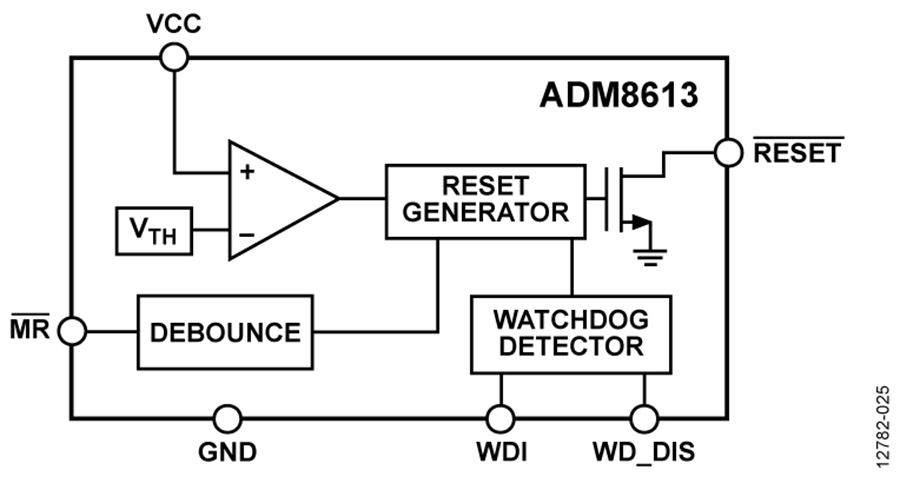

ADM8611/ADM8612/ADM8613/ADM8614/ADM8615内置电源监控电路，可以监控微处理器系统的电源电压和代码执行完整性。 片内看门狗定时器不仅能提供上电复位信号，若微处理器未能在预设超时周期内发出选通脉冲，还能复位微处理器。 复位信号也可以由外部按钮，通过手动复位输入引脚置位。 这些器件具有超低功耗，适用于功效敏感型系统中，比如电池供电型便携设备和电表。 该系列各器件功能如表9所示。每款器件均可划分为子型号，具有不同的工厂预设电压监控阈值选项。 在2 V至4.63 V范围内，ADM8611提供10种选项。 在2.32 V至4.63 V范围内，ADM8613和ADM8614均提供5种选项。 ADM8612和ADM8615具有独立的电源输入，可监控0.5 V至1.9 V范围的20种不同的低电压电平。 ADM8611、ADM8612、ADM8613和ADM8615可通过手动复位输入按需复位。 ADM8613、ADM8614和ADM8615的看门狗功能可通过WDI引脚监控微处理器的心跳(heartbeat)。 ADM8613和ADM8614具有看门狗禁用输入，必要时允许用户禁用看门狗功能。 ADM8614还具有看门狗超时扩展输入，允许看门狗超时从1.6 s扩展至100 s。 ADM8611/ADM8612/ADM8613/ADM8614/ADM8615采用6引脚、1.46 mm × 0.96 mm WLCSP封装。 额定温度范围为−40°C至+85℃。

应用

  便携式/电池供电设备

  微处理器系统

  电能计量

  能量采集
