优势和特点

  精确监控多达四路的电源电压

  5个复位阈值选项：1.8V到 5V

  监控电压低至0.62V(1.5%精度)

  200ms典型复位延迟时间

  开漏复位输出 (10 μA内部上拉)

  复位输出级：输出低电平有效，当输入IN1=1V或 IN2 = 1V

  低功耗(35μA)

  电源毛刺干扰抑制

  工作温度范围为-40ºC 到 +85ºC

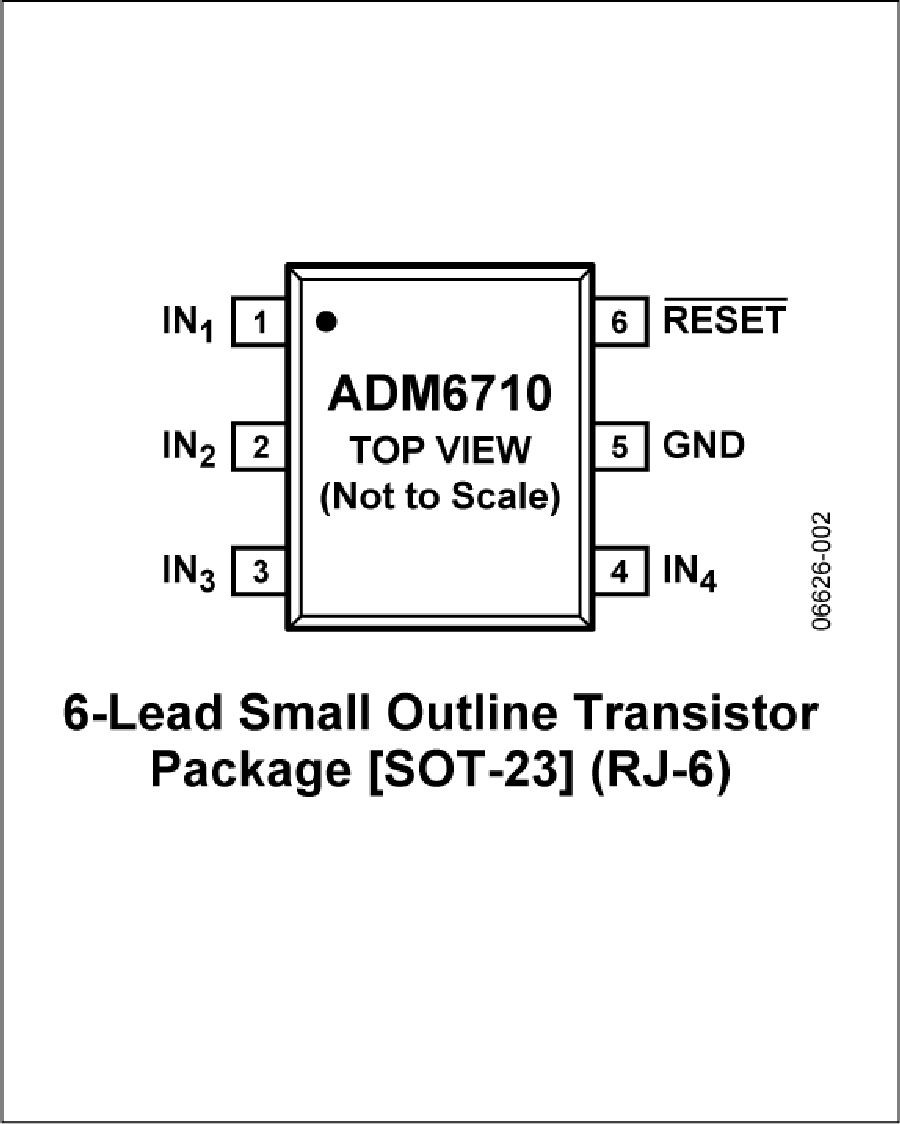

  6脚SOT-23封装

产品详情

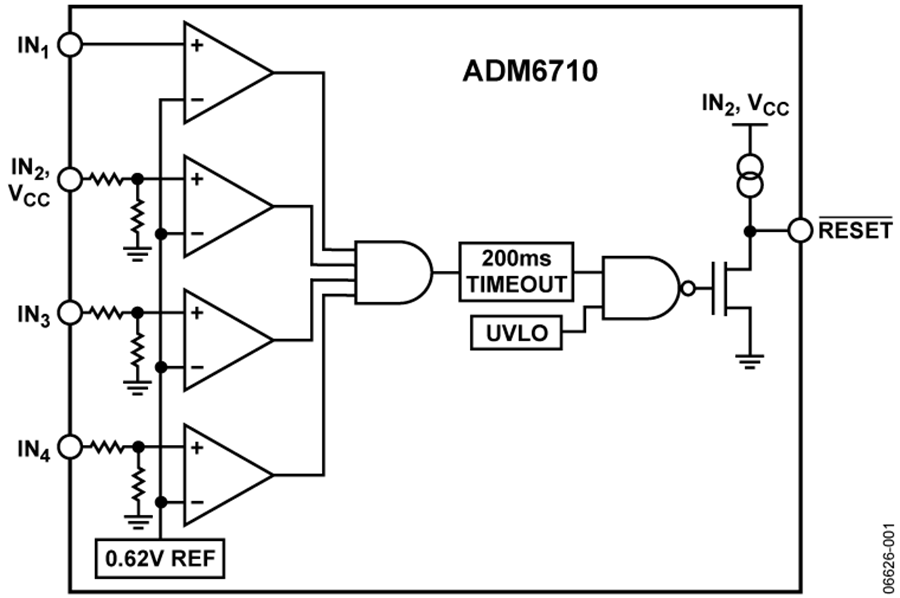

ADM6710是低电平高精度监控电路。该器件可监控多达4路系统电源。

ADM6710含有多种不同的内部预调整欠压阈值选项，用于监控1.8 V、2.5 V、3.0 V、3.3 V和5.0 V电源电压。ADM6710Q提供三种可调阈值，用于监控最低至0.62 V的电压。有关所有可用选项的列表和说明，请参考数据手册的“订购指南”部分。

ADM6710输出保持有效只要IN1或IN2超过1V，而对于ADM6710Q而言，输出保持有效只要VCC超过2V。

如果受监控的电源电压降至最小电压阈值以下，一个低电平有效输出便会置位，触发系统复位。输出为开漏式，具有典型值为10 μA的较弱内部上拉电流，以便拉至受监控的IN2电源电压（对于ADM6710Q则拉至VCC）。一旦所有电压升至选定的阈值电平以上，复位信号将在复位超时周期（典型值为200 ms）内保持低电平。

对于ADM6710，只要IN1或IN2大于1 V，输出便仍然有效；而对于ADM6710Q，只要VCC大于2 V，输出便仍然有效。

未用的受监控输入不应浮动或接地，而应将其与大于其指定阈值电压的电源电压相连。ADM6710采用6引脚SOT-23封装，工作温度范围为−40°C至+85°C扩展温度范围。

应用

  电信

  微处理器系统

  台式电脑和笔记本电脑

  数据存储设备

  服务器/工作站

数据手册, Rev. PrB, 3/07
