优势和特点

  26种复位阈值选项：2.5 V至5 V（以100 mV递增）

  4个复位超时选项：1 ms, 20 ms, 140 ms,1120 ms（最小值）

  4种看门狗超时选项：6.3 ms, 102 ms, 1600 ms, 25.6 s（典型值）

  手动复位输入

  复位输出级推挽低电平有效开漏低电平有效推挽高电平有效

  低功耗：5 μA

  保证复位输出有效(VCC = 1 V)

  电源毛刺抑制

  额定温度范围为工业温度范围

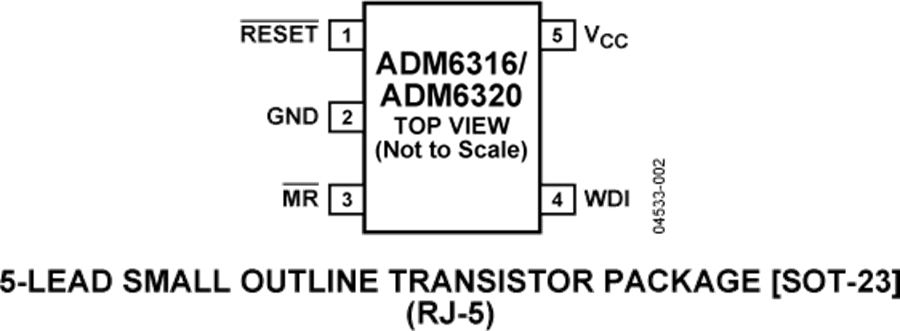

  5引脚SOT-23封装

产品详情

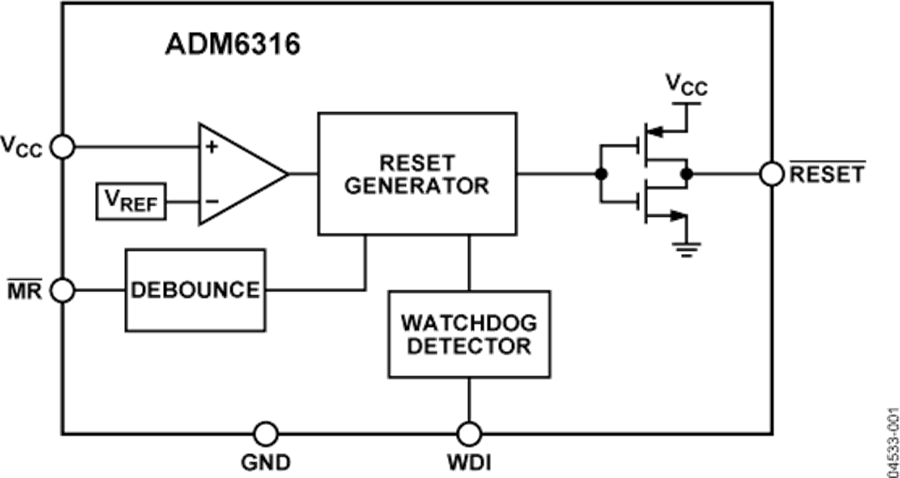

ADM6316/ADM6317/ADM6318/ADM6319/ADM6320/ ADM6321/ADM6322均为电源监控电路，用来监控微处理器系统的电源电压和代码执行完整性。片内看门狗定时器不仅能提供上电复位信号，若微处理器未能在预设超时周期内发出选通脉冲，还能复位微处理器。复位信号也可以由外部按钮，通过手动复位输入引脚置位。这七款器件具有不同的看门狗输入、手动复位输入和输出级配置组合，如表1所示。

每款器件均提供26种复位阈值选项，在2.5 V至5 V范围内，以100 mV递增。另外还有四个复位超时选项：1 ms、20 ms、140 ms和1120 ms（最小值），以及四个看门狗超时选项：6.3 ms、102 ms、1600 ms和25.6 s（典型值）。

ADM6316/ADM6317/ADM6318/ADM6319/ADM6320/ ADM6321/ADM6322采用5引脚SOT-23封装，功耗典型值仅为3 μA，适用于低功耗、便携式应用。

应用

   微处理器系统

  计算机

   控制器

  智能仪器

  便携式设备
