优势和特点

  能够将电路板安全地插入带电背板或拔出

  控制电源电压范围：2.7 V至16.5 V

  电流检测输出电压

  可调模拟电流限值，带断路器

  快速响应限制峰值故障电流

  电流故障时自动重试或自锁

  为外部N-FET开关提供电荷泵栅极驱动

  对初始电流特性进行真软启动控制

  欠压闭锁

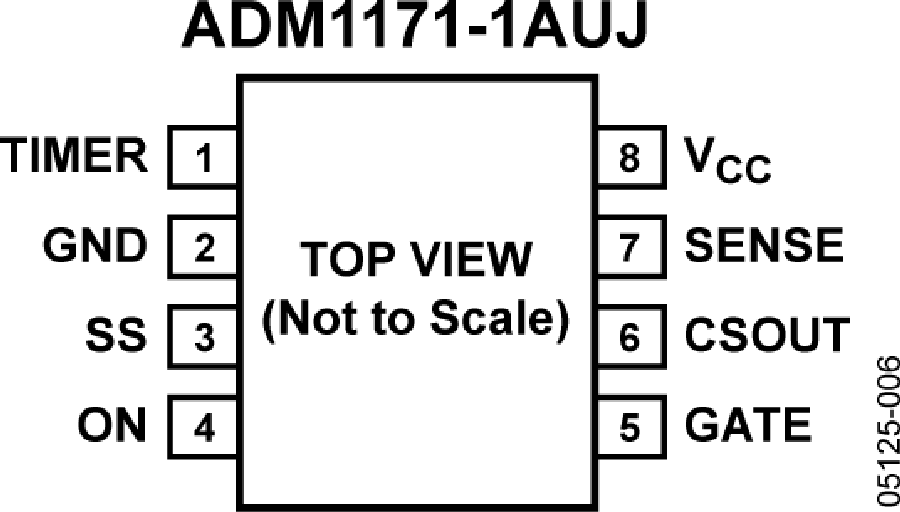

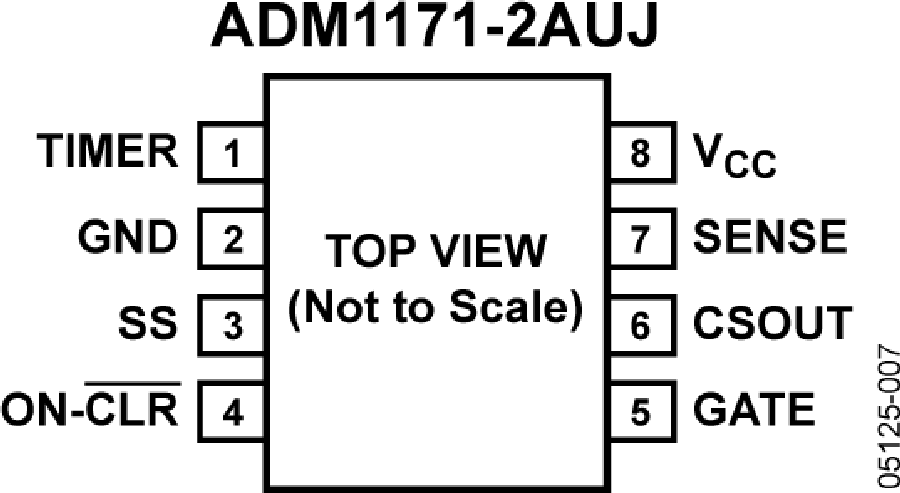

  8引脚TSOT封装

产品详情

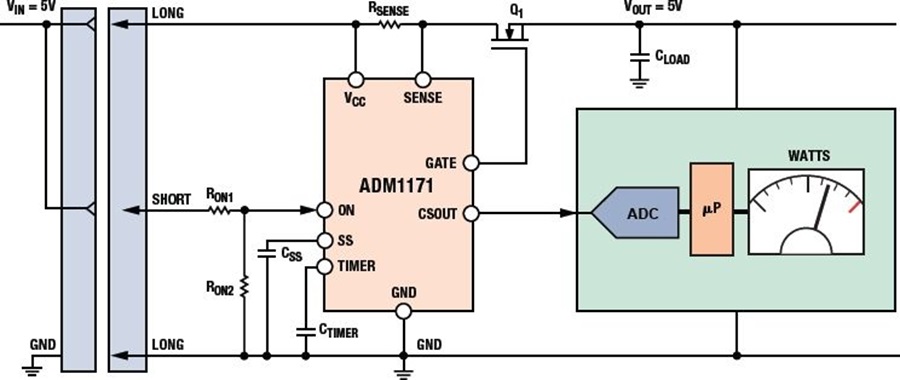

ADM1171是一款热插拔控制器，能够将电路板安全地插入带电背板或拔出。这可通过具有电流控制环路的导通FET来实现，该环路利用一个检测电阻监控输入电流。内部电荷泵则用来增强外部高压侧N-沟道FET的栅极。当检测到过流状况时，FET的栅极电压会降低，以限制流经检测电阻的电流。ADM1171采用2.7 V至16.5 V电源供电。在过流情况下，由计时器电容决定FET保持此状况的时间长短。ON (ON/CLR)引脚为该器件提供使能输入，同时用作ADM1171-2型产品的锁存故障复位引脚。流经检测电阻的电流强度可以由CSOUT引脚上的电压决定。利用SS引脚，用户可以通过外部电容控制启动时电流斜升的软启动特性。针对过流故障，这款器件提供两种选择：ADM1171-1会自动重试，ADM1171-2则会自锁。ADM1171采用8引脚TSOT封装。

应用

  电路板热插拔：线路卡、独立磁盘冗余阵列(Raid)系统

  电子断路器

  工业高压侧开关/断路器
