ADM101E

Craft Port™微型RS-232收发器，适合便携式应用

制造商：ADI/AD

中文资料及数据手册

在线购买

产品信息

优势和特点

  传输速率：460 kb/s

  5 V单电源

  RS-232兼容输入/输出电平

  电荷泵电容：0.1 µF

  1个驱动器和1个接收器

  片上DC-DC转换器

  输出摆幅：±4.2 V（5 V电源）

  低功耗BiCMOS：500 µA ICC

  超低功耗关断模式：1 µA

  10引脚µSOIC封装

产品详情

ADM101是一款单通道RS-232驱动器和接收器，属于ADI公司Craft Port™系列，采用+5V单电源供电。高功效电荷泵电压反相器可产生-5V片内电源电压，因而驱动器无需额外提供负电源，并且利用仅0.1µF的电荷泵电容便可产生RS-232兼容输出电平。

电路图、引脚图和封装图

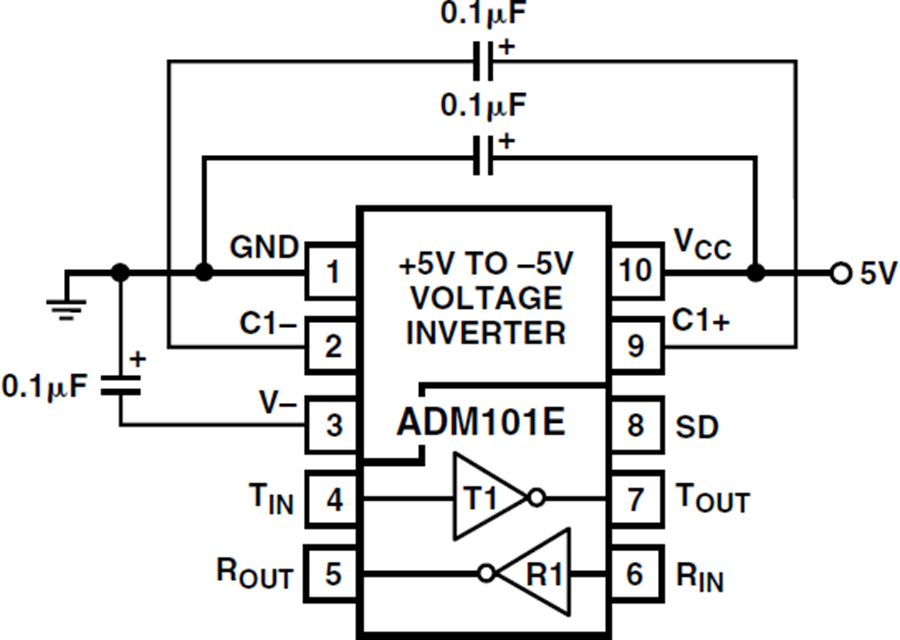

    ADM101E电路图
