优势和特点

  频率范围：21.2 GHz至23.6 GHz

  典型增益：>22.5 dB

  低噪声输入

  噪声系数

  3.3 dB（典型值，21.2 GHz）

  3.4 dB（典型值，23.6 GHz）

  高线性度输入

  ≥1.0 dBm（典型值）输入三阶交调截点(IIP3)

  −8 dBm 输入1 dB压缩点（P1dB，23.6 GHz时）

  匹配50 Ω单端输入

  匹配100 Ω差分输出

  8引脚、2.00 mm × 2.00 mm LFCSP微波封装

产品详情

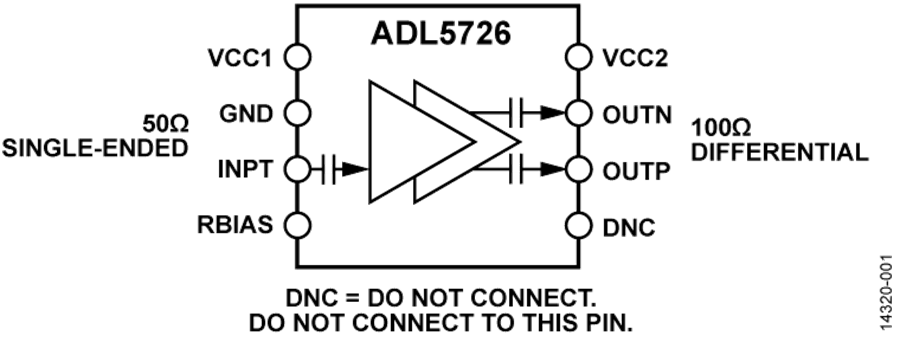

ADL5726是一款针对微波无线链路接收器设计的窄带、高性能、低噪声放大器。单芯片硅锗(SiGe)设计在21.2 GHz至23.6 GHz频率范围内针对微波无线链路频带进行优化。该独特的设计提供单端50 Ω输入阻抗和100 Ω平衡差分输出，非常适合驱动ADI公司的差分下变频器和射频(RF)采样模数转换器(ADC)。该LNA提供在过去需要极其昂贵的III-V化合物工艺技术才能实现的噪声系数性能。ADL5721、ADL5723和ADL5726窄带LNA系列采用小型、散热增强型2.00 mm × 2.00 mm LFCSP封装。ADL5721、ADL5723和ADL5726系列的额定温度范围为-40°C至+85°C。

应用

  点对点微波无线电

  仪器仪表

  卫星通信(SATCOM)

  相控阵
