优势和特点

  −3 dB带宽：2.0 GHz (AV = 6 dB)

  可选增益：6 dB、12 dB、15.5 dB

  低电源电流：40 mA

  差分或单端输入/差分输出

  低噪声输入级：2.1 nV/√Hz RTI @ AV = 12 dB

  IMD3：91 dBc @ 250 MHz 中心

  低宽带失真： (AV = 6 dB) (AV = 6 dB) 10 MHz: −94 dBc HD2, −91 dBc HD3 70 MHz: −90 dBc HD2, −90 dBc HD3 140 MHz: −82 dBc HD2, −87 dBc HD3 250 MHz: −78 dBc HD2, −80 dBc HD3

  压摆率：8 V/ns

  快速稳定或过驱动恢复时间： 2 ns

  单电源：2.8 V～3.6 V

  关断模式

  制造工艺：高速XFCB3 SiGe工艺

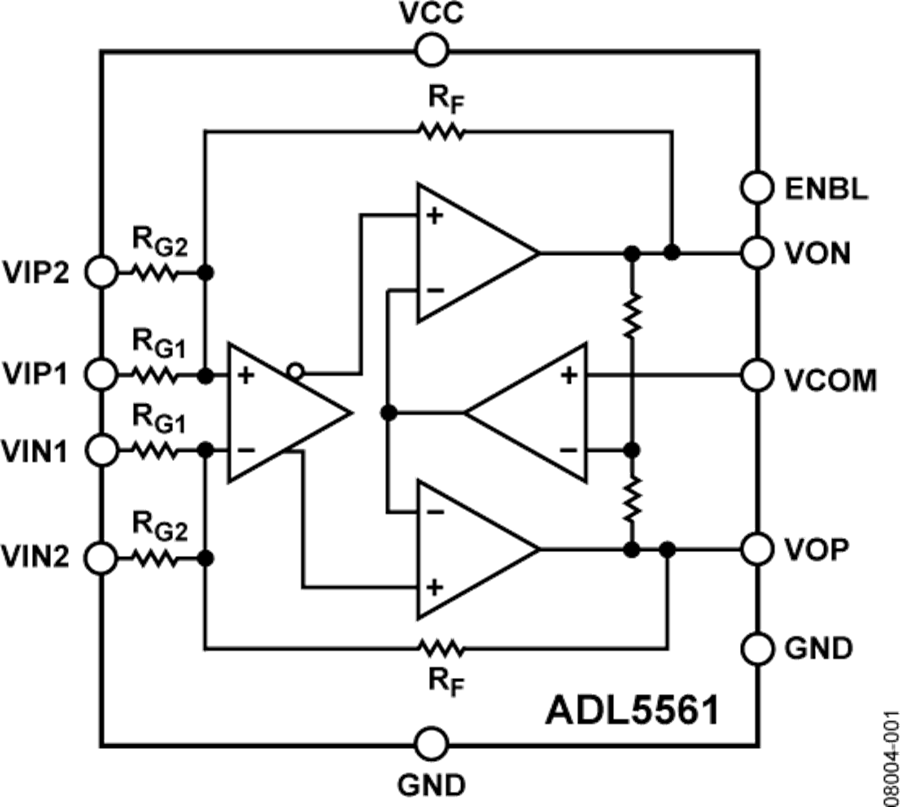

产品详情

ADL5561是一款专为RF和IF优化的高性能差分放大器。该放大器在宽频范围内提供2.1 nV/√Hz的低噪声以及出色的失真性能，从而使其成为驱动8-16位高速ADC的理想选择。

ADL5561可以通过引脚设置提供三种可选增益，分别为6db、12db和15.5db。采用单端配置时，其增益分别降到5.6db、11.1db和14.1db。采用一个外部串联输入电阻可以灵活地扩展设置放大器的增益，实现从0到15.5dB之间的任何增益。

ADL5561的典型静态电流为40mA，而在禁用时消耗的电流小于3mA，输入和输出间具有出色的隔离性能。

该器件的宽带性能和低失真性能得到了优化，再加上其增益可调，使其可用于低失真、低噪声和低功耗特性非常关键的通用IF和宽带应用中。通过优化，实现了压摆率、带宽和宽带失真性能的最佳组合，从而能够驱动范围很广的A/D转换器，并特别适合于驱动混频器、PIN二极管衰减器、SAW滤波器以及多单元的分立器件。

ADL5561采用ADI公司的高速SiGe工艺制造，封装为3 mm×3 mm、16引脚的LFCSP紧凑型封装，工作温度范围为−40°C～+85°C。

应用

  差分ADC驱动器

  单端-差分转换

  RF/IF增益级

  SAW滤波器匹配接口
