优势和特点

  包络跟踪RF检波器，输出电压与输入电压成正比

  独立的TruPwr均方根输出

  无需巴伦或外部调谐

  出色的温度稳定性

  输入功率动态范围：47 dB

  输入频率范围：直流至6 GHz

  包络带宽：130 MHz

  包络延迟：2 ns

  单电源供电：4.75 V to 5.25 V

  电源电流：21.5 mA

  关断模式：130 μW

产品详情

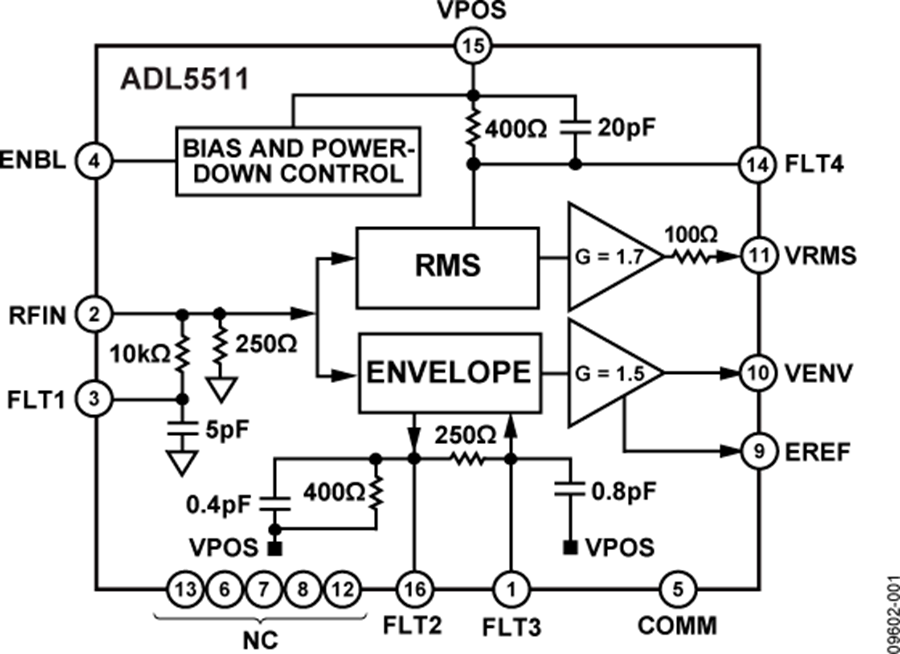

ADL5511是一款RF包络和TruPwr均方根检波器。包络输出电压是一个与输入信号包络成正比的电压。均方根输出电压与输入信号的峰均比无关。

均方根输出为线性V/V电压，900 MHz时的转换增益为1.9 V/V均方根值。包络输出的转换增益为1.46 V/V (900 MHz)，它以ERER引脚提供的1.1 V内部基准电压为参考。

ADL5511可采用直流至6 GHz信号工作，包络带宽最高可达130 MHz。

所获取的包络可用于RF功率放大器(PA)线性化和增强效率，均方根输出则可用于测量均方根功率。高均方根值精度和快速包络响应特别适合对CDMA2000、W-CDMA及LTE系统中使用的宽带高峰均比信号进行包络检波和功率测量。

ADL5511的工作温度范围为−40°C至+85℃，提供16引脚3 mm × 3 LFCSP封装。

应用--W-CDMA、CDMA2000、LTE和其他复杂波形的均方根功率测量和包络检波 --基于漏极调制的功率放大器线性化 --采用包络跟踪方法的功率放大器线性化
