ADL5355

1200 MHz至2500 MHz平衡混频器,内置LO缓冲器、IF放大器和RF巴伦

制造商:ADI/AD

中文资料及数据手册

在线购买

产品信息

优势和特点

  RF频率范围:1200 MHz至2500 MHz

  IF频率范围:30 MHz至450 MHz

  功率转换增益:8.4 dB

  SSB噪声系数:9.2 dB

  SSB噪声系数(含5 dBm阻波器):20 dB

  输入IP3:27 dBm

  输入P1dB:10.4 dBm

  LO驱动:0 dBm(典型值)

  单端50 Ω RF和LO输入端口

  高隔离度SPDT LO输入开关

  单电源供电:3.3 V至5 V

  欲了解更多特性,请参考数据手册

产品详情

ADL5355利用高度线性的双重平衡无源混频器内核以及集成式RF和LO平衡电路实现单端操作。该器件内置RF巴伦,可在1200 MHz至2500 MHz RF输入频率范围内提供最佳性能。对于1700 MHz至2500 MHz的RF频率,该器件使用低端LO注入;对于1200 MHz至1700 MHz的RF频率,该器件使用高端LO注入。平衡无源混频器配置可提供良好的LO至RF泄漏(典型值优于-39 dBm)以及出色的交调性能。平衡混频器内核还能提供极高的输入线性度,使该器件能用在要求苛刻的蜂窝应用中。对于这些应用,如果输入线性度不高,带内阻塞信号可能会导致动态性能下降。无源混频器内核之后是高线性度中频缓冲放大器,它可提供典型值为8.4 dB的功率转换增益,并且可以配合各种输出阻抗使用。

ADL5355提供两条开关LO路径,可用在需要两个本机振荡器之间进行快速切换的TDD应用中。LO电流可以通过电阻在外部设置,使所需性能水平的相应直流电流最低。对于低电压应用,ADL5355能够以低至3.3 V的电压工作且电流大幅降低。在低压下工作时,另外还提供一个逻辑引脚,可以在需要时关断电路(低于200 µA)。

ADL5355采用BiCMOS高性能IC工艺制造。提供5 mm × 5 mm、20引脚LFCSP封装,工作温度范围为−40°C至+85°C。同时提供评估板。

应用

  蜂窝基站接收机

  发射观测接收机

  无线电链路下变频器

电路图、引脚图和封装图

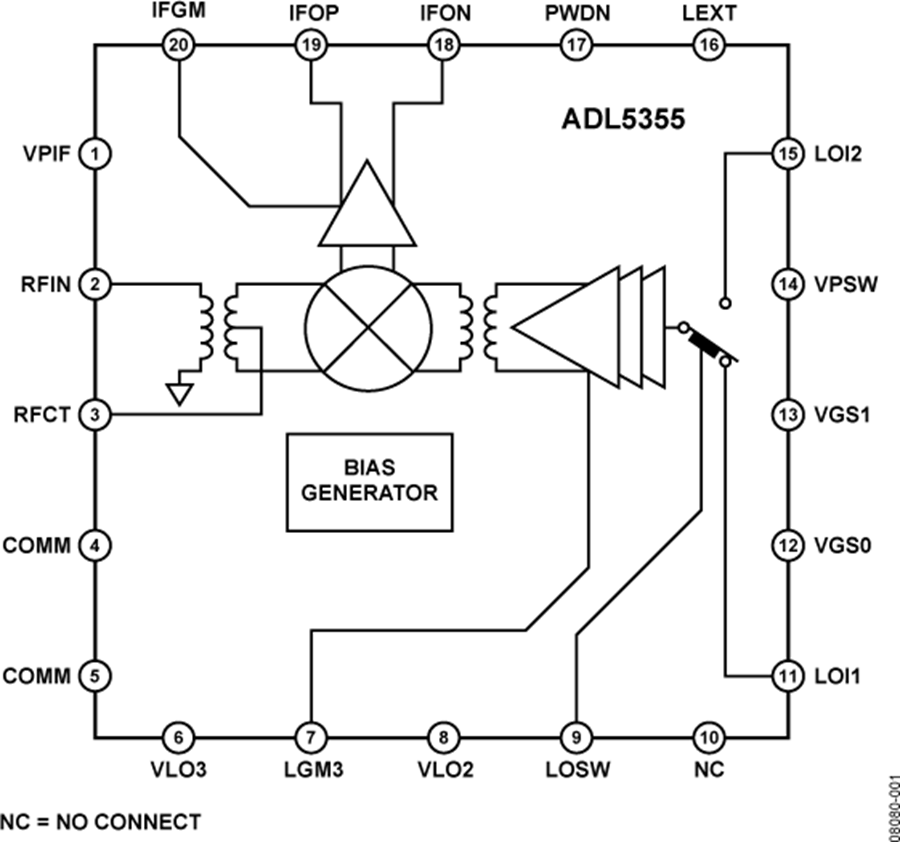

    ADL5355电路图
