元器件型号、描述、参数

ADG936

宽带4 GHz、36 dB隔离(1 GHz)、CMOS 1.65 V至2.75 V、双SPDT开关

制造商：ADI/AD

中文资料及数据手册

在线购买

产品信息

优势和特点

  宽带开关，−3 dB带宽为4 GHz

  ADG936：吸收式双SPDT开关

  ADG936-R：反射式双SPDT开关

  高关断隔离：36 dB (1 GHz)

  低插入损耗：0.9 dB（DC至1 GHz）

  1.65 V至2.75 V单电源

  CMOS/LVTTL控制逻辑

  20引脚TSSOP和4 mm × 4 mm、LFCSP封装

  低功耗（最大1 µA）

产品详情

ADG936/ADG936-R均为采用CMOS工艺制造的宽带模拟开关，包含两个独立可选的SPDT开关，在最高至1 GHz范围内具有高隔离、低插入损耗特性。ADG936是一款吸收式/匹配双SPDT开关，具有50 Ω端接分流引脚；ADG936-R为反射式双SPDT开关。这些器件经过专门设计，在DC至1 GHz频率范围内具有高隔离特性。二者均具有片内CMOS控制逻辑，无需外部控制电路。控制输入与CMOS和LVTTL均兼容。这些CMOS器件的功耗很低，非常适合无线应用和通用高频切换应用。

电路图、引脚图和封装图

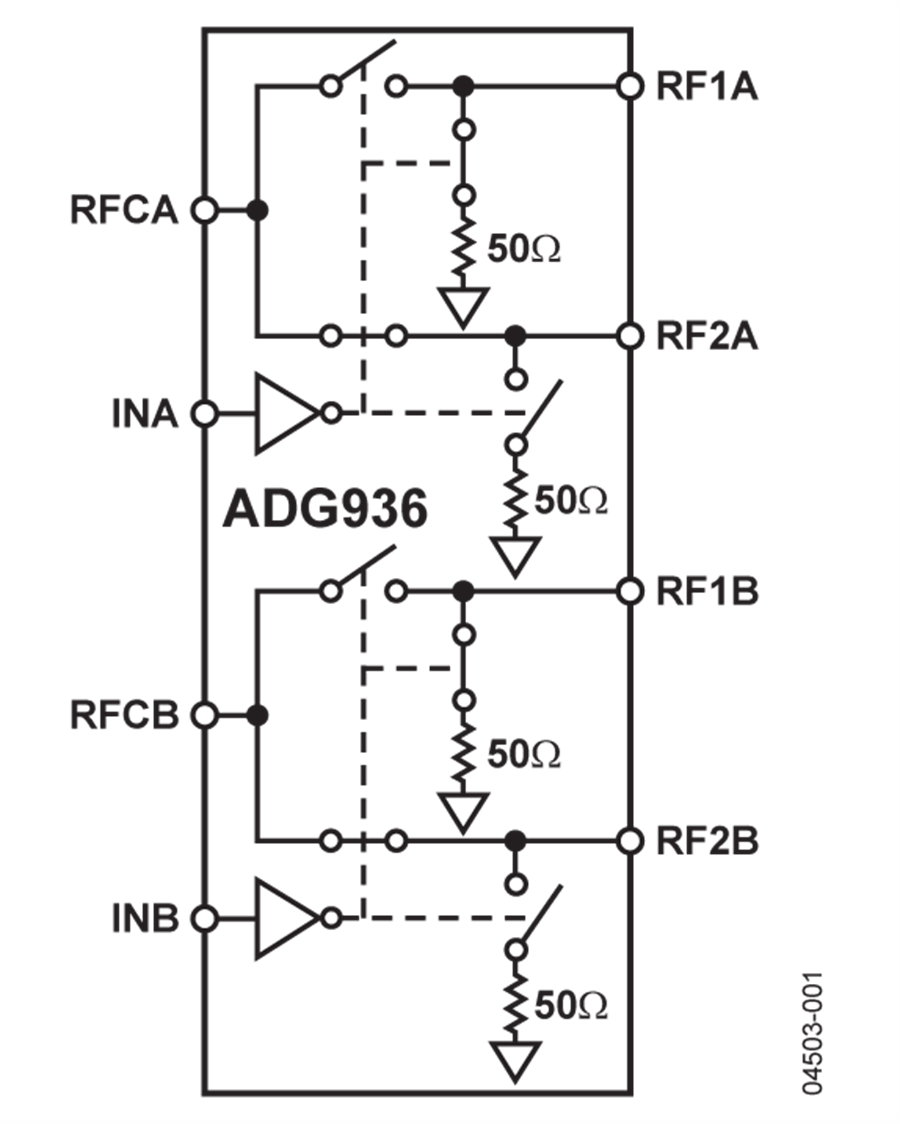

    ADG936电路图

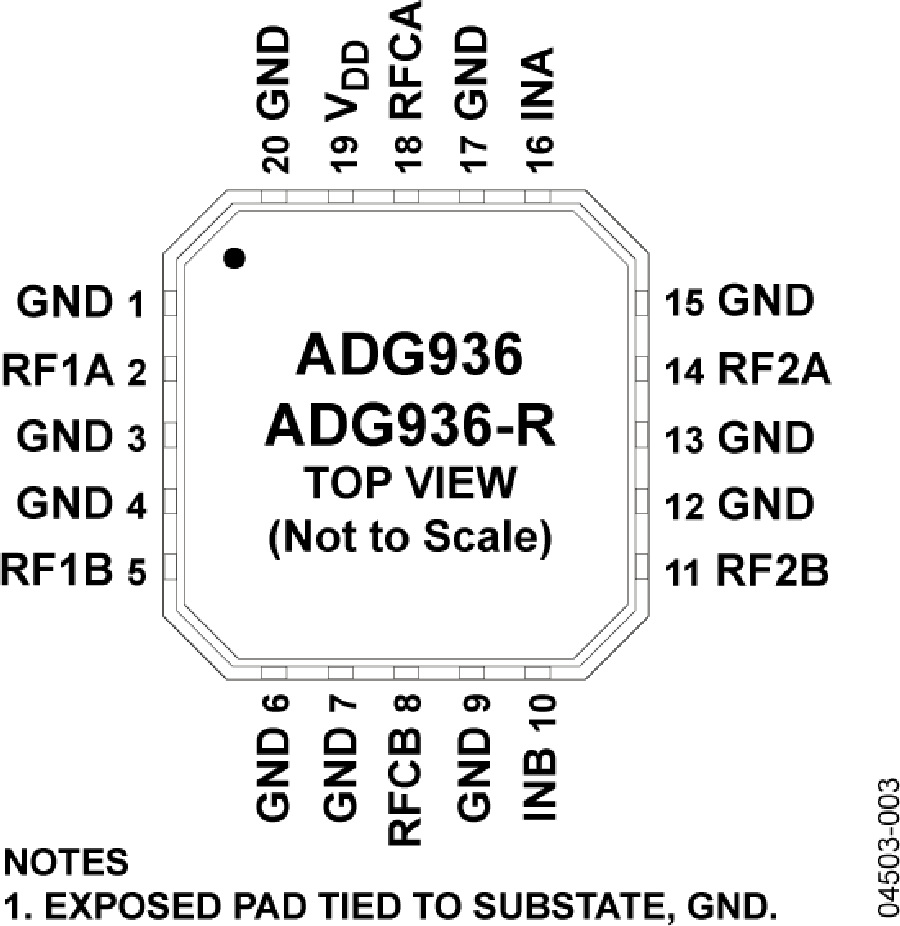

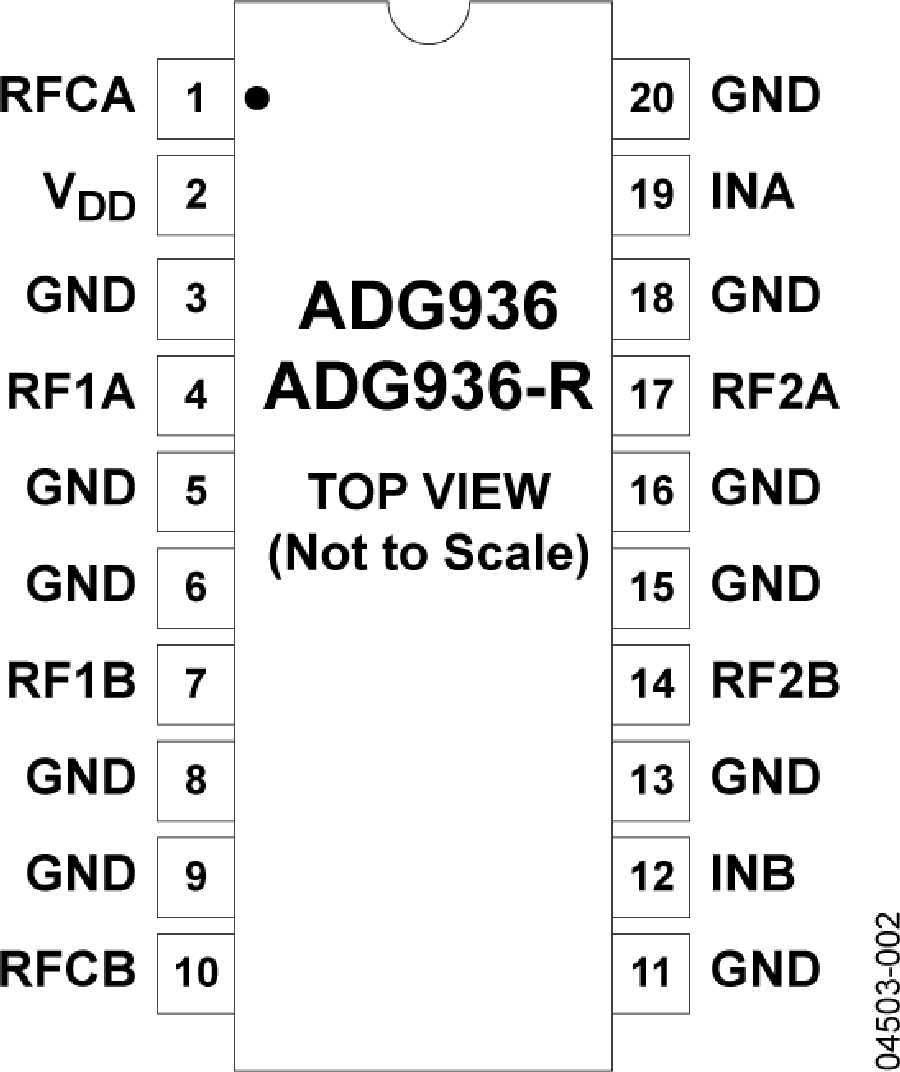

      ADG936引脚图
