元器件型号、描述、参数

ADG902

宽带、43 dB隔离(1 GHz)、CMOS 1.65 V至2.75 V、吸收式/反射式开关

制造商：ADI/AD

中文资料及数据手册

在线购买

产品信息

优势和特点

  宽带（DC至2 GHz）

  ADG901/ADG902：吸收式/反射式开关

  高关断隔离：43 dB (1 GHZ)

  低插入损耗：1 dB（DC至900 MHz）

  1.65 V至2.75 V单电源

  CMOS/LVTTL控制逻辑

  8引脚MSOP和3 x 3 mm、小型CSP封装

  低功耗(5 µA)

产品详情

ADG901/ADG902均为采用CMOS工艺制造的宽带开关，在最高至1 GHz范围内具有高隔离、低插入损耗特性。ADG901为吸收式开关，具有50 Ω端接分流引脚，而ADG902则为反射式开关。

电路图、引脚图和封装图

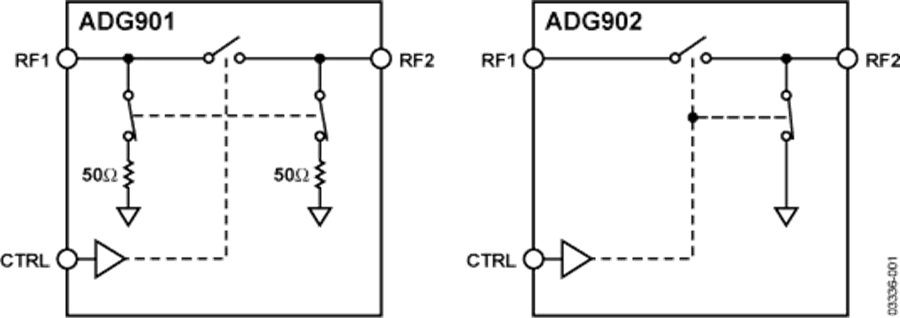

    ADG902电路图

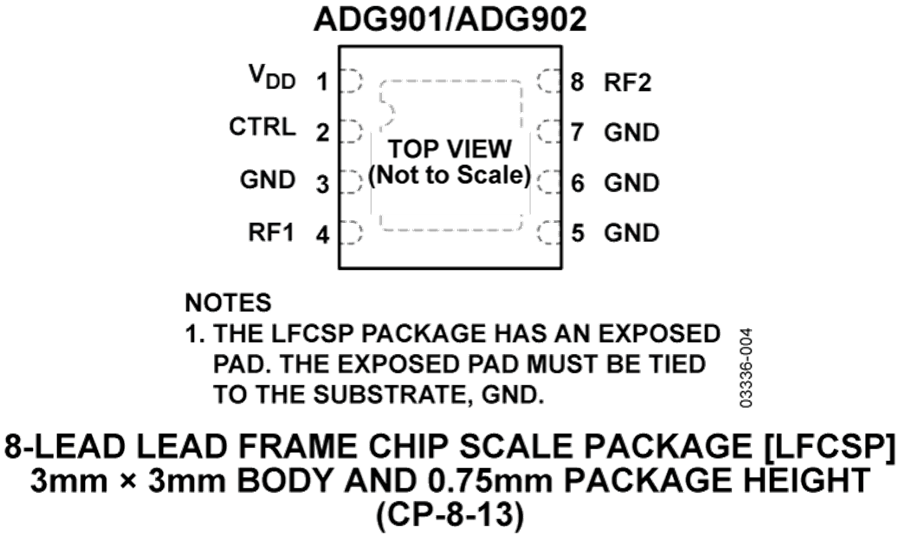

      ADG902引脚图
