优势和特点

  单电源：1.8 V至5.5 V

  双电源：± 2.5 V

  导通电阻：3 Ω

  导通电阻平坦度：0.75 Ω

  4 mm x 4 mm、20引脚芯片级封装

  功能相当、采用16引脚TSSOP封装的器件，请参考ADG708/ADG709

  ADG758：单端8:1多路复用器

  ADG759：差分4:1多路复用器

  开关时间：14 ns

  低功耗

  TTL/CMOS兼容型输入

  泄漏电流：100 pA

产品详情

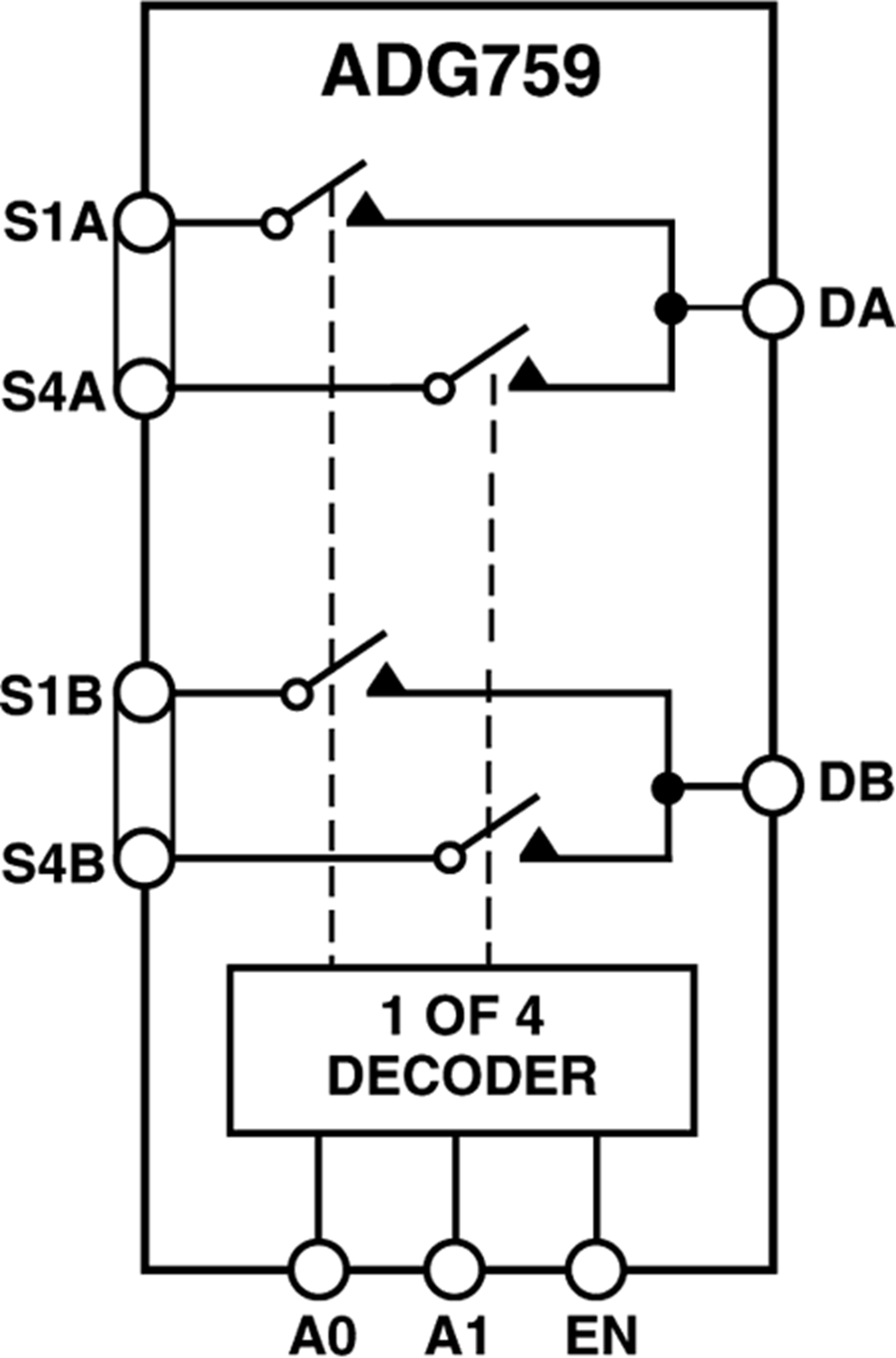

ADG759是一款低压CMOS模拟多路复用器，内置4个差分通道。它根据2位二进制地址线A0和A1所确定的地址，将4路差分输入之一切换至公共差分输出。该器件提供EN输入，用来使能或禁用器件。禁用时，所有通道均关断。

ADG759具有低功耗和1.8 V至5.5 V的工作电压范围，非常适合电池供电的便携式仪表应用。所有通道均采用先开后合式开关，防止开关通道时发生瞬时短路。ADG759 采用16引脚TSSOP封装。
