ADG742
CMOS、低压、单刀单掷常闭(NC)开关，采用SC-70封装
制造商：ADI/AD
产品信息
优势和特点
单电源：1.8 V至5.5 V
导通电阻：2 Ω（典型值）
低导通电阻平坦度
-3 dB带宽：> 200 MHz
轨到轨工作
小型6引脚SOT23和8引脚µSOIC封装
快速开关时间接通时间tON ：18 ns断开时间tOFF ：12 ns
典型功耗：<0.01 μW
TTL/CMOS 兼容型
产品详情
ADG742是一款单芯片CMOS单刀单掷（SPST）开关。它采用先进的亚微米工艺设计，具有低功耗、高开关速度、低导通电阻和低泄漏电流特性，-3 dB带宽可以达到200 MHz以上。ADG742可以采用1.8 V至5.5 V单电源供电，非常适合用在电池供电仪表中，以及配合Analog Devices, Inc.（简称ADI）的新一代DAC和ADC使用。
电路图、引脚图和封装图

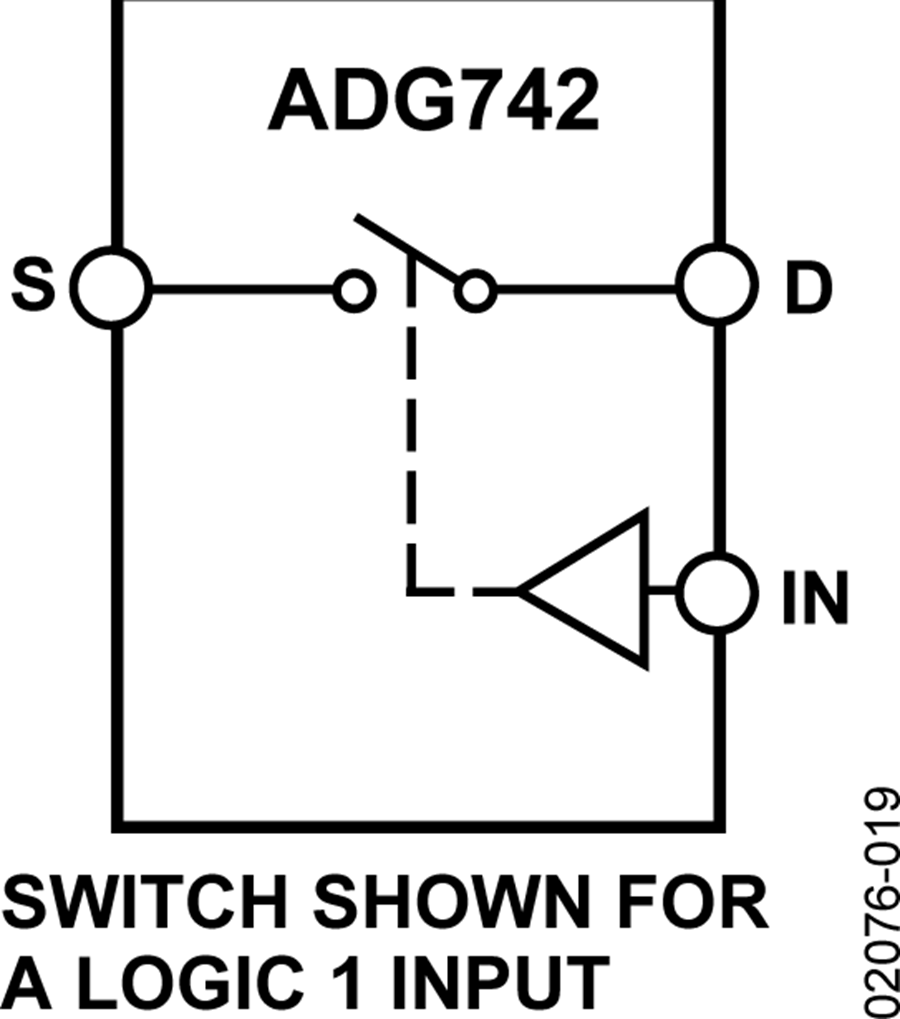

ADG742电路图

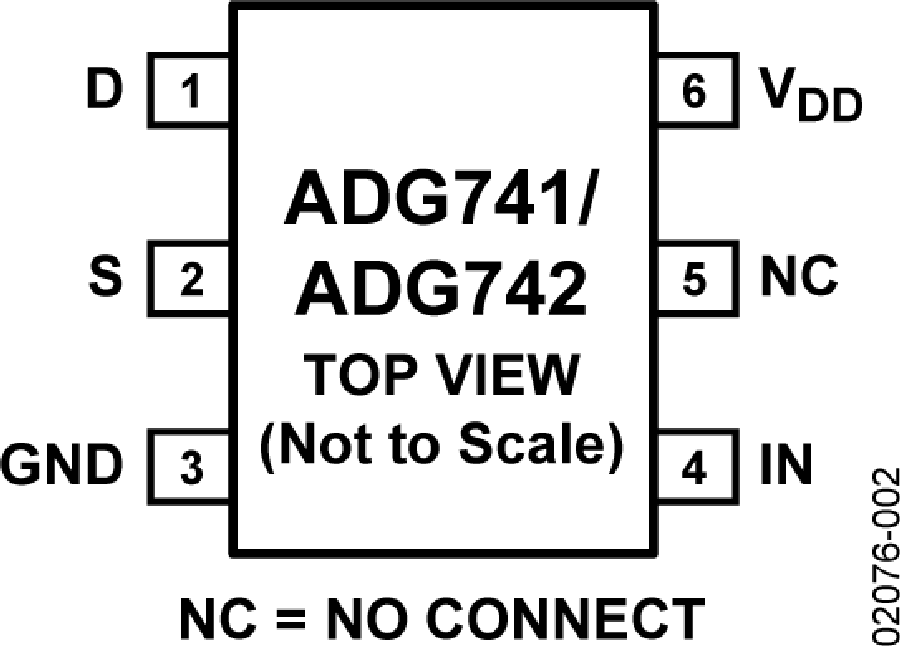

ADG742引脚图
