优势和特点

  三线式串行接口

  2.7 V至5.5 V单电源供电

  导通电阻：2.5 Ω

  导通电阻平坦度：0.75 Ω

  泄漏电流：100 pA

  ADG739：双路4:1多路复用器

  上电复位

  TTL/CMOS兼容型

  通过汽车应用认证

产品详情

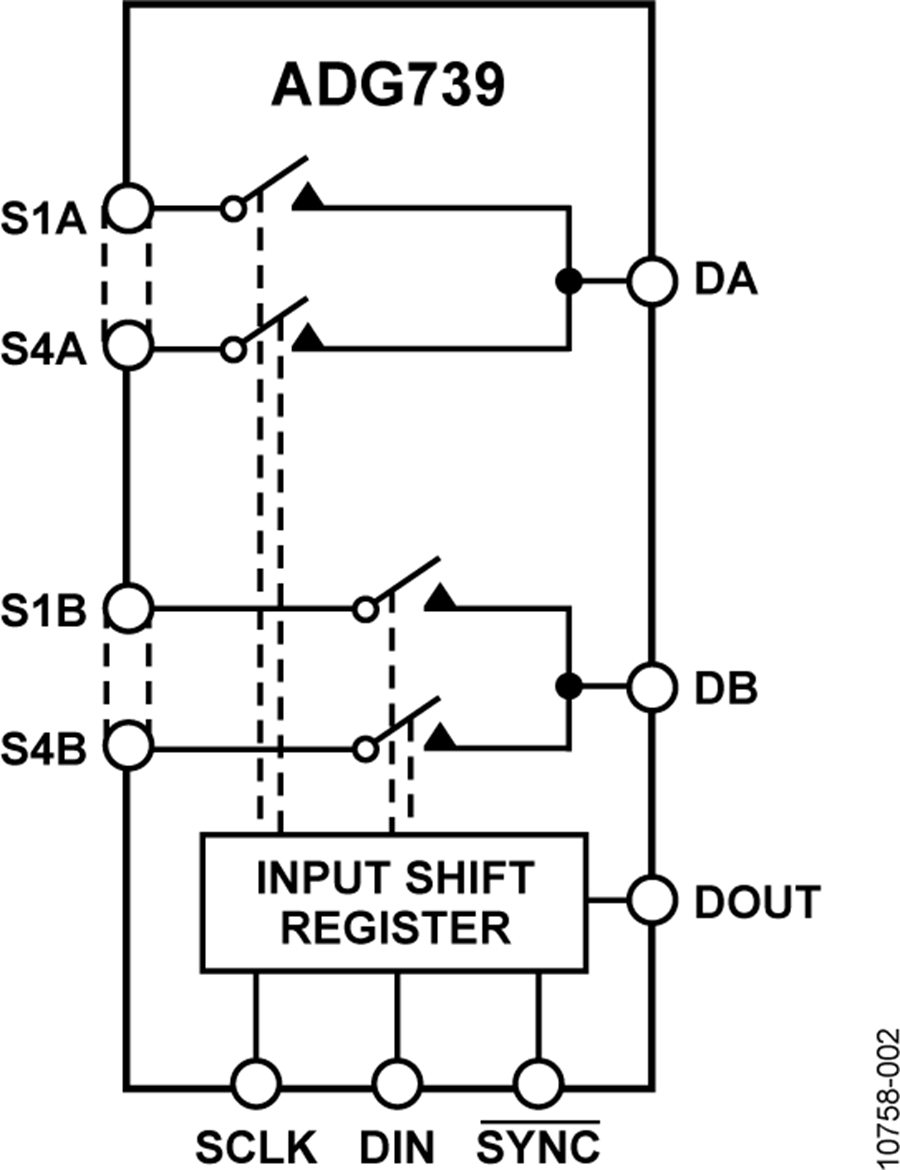

ADG739是一款CMOS、双路4通道模拟矩阵开关，配有一个串行控制的三线式接口。开关之间的导通电阻匹配严格，并且在整个信号范围内，导通电阻曲线非常平坦。

ADG739采用三线式串行接口，并且与SPI™、QSPI™、MICROWIRE™及一些DSP接口标准兼容。利用移位寄存器DOUT的输出，可以将若干这种器件以菊花链形式相连。上电时，内部移位寄存器为全零，所有开关均处于断开状态。

接通时，各开关在两个方向的导电性能相同，因此这种器件既适合多路复用，也适合解复用应用。每个开关均通过单独的位接通或断开，因此这种器件也可以配置为开关矩阵形式，八个开关中的任意或所有开关均可以随时闭合或断开。输入信号范围可扩展至电源电压范围。所有通道均采用先开后合式开关，防止开关通道时发生瞬时短路。ADG739采用16引脚TSSOP封装。

产品特色1.三线式串行接口。2.单电源供电。ADG739保证额定电源电压为3 V和5 V。3.低导通电阻：2.5 Ω（典型值）4.任何时候任何开关配置都可能处于接通或断开的状态。5.保证先开后合式开关动作。6.小型16引脚TSSOP封装。

应用•数据采集系统•通信系统•继电器替代方案•音频和视频开关
