ADG719

CMOS 1.8 V至5.5 V、2.5Ω 2:1多路复用/单刀双掷开关,采用SOT-23封装

制造商:ADI/AD

中文资料及数据手册

在线购买

产品信息

优势和特点

  单电源:1.8 V 至5.5 V

  导通电阻:4 Ω (最大值)

  导通电阻平坦度:0.75 Ω(典型值)

  -3 dB带宽大于200 MHz

  轨到轨工作

  6引脚SOT-23 封装和8引脚 MSOP 封装

  快速开关时间 接通时间tON:12 ns断开时间tOFF:6 ns

  典型功耗:<0.01 µW

  TTL/CMOS兼容型

ADG719-EP支持防务和航空航天应用(AQEC标准)

  下载ADG719-EP数据手册 (pdf)

  军用温度范围:-55°C至+125°C

  受控制造基线

  增强型产品变更通知

  认证数据可应要求提供

  V62/12650 DSCC图纸号

产品详情

ADG719是一款单芯片CMOS单刀双掷(SPDT)开关。采用亚微米工艺设计,具有低功耗、高开关速度、低导通电阻和低泄漏电流特性。

该开关可以采用1.8 V至5.5 V单电源供电,非常适合用在电池供电仪表中,以及配合ADI的新一代DAC和ADC使用。

接通时,ADG719的各开关在两个方向的导电性能相同。ADG719为先开后合式开关。

由于采用了先进的亚微米工艺,−3 dB带宽可以达到200 MHz以上。

ADG719提供6引脚SOT-23和8引脚MSOP两种封装。

ADG719-EP支持防务和航空航天应用。

产品特色

  1.8 V至5.5 V单电源供电。ADG719具有高性能、低导通电阻和快速开关时间,在3 V和5 V供电时保证额定性能。

  极低导通电阻RON(5 V时最大值为4 Ω,3 V时最大值为10 Ω)。电源电压为1.8 V时,整个温度范围内 RON典型值为40 Ω。

  汽车应用温度范围:−40°C至+125°C。

  导通电阻平坦度(RFLAT(ON)):0.75 Ω(典型值)。

  −3 dB 带宽:大于 200 MHz.

  低功耗,CMOS结构可确保功耗较低。

  快速接通时间tON/断开时间tOFF。

  小型、6引脚SOT-23和8引脚MSOP封装。

应用

  电池供电系统

  通信系统

  采样保持系统

  音频信号路由

  视频开关

  机械式舌簧继电器的替代产品

电路图、引脚图和封装图

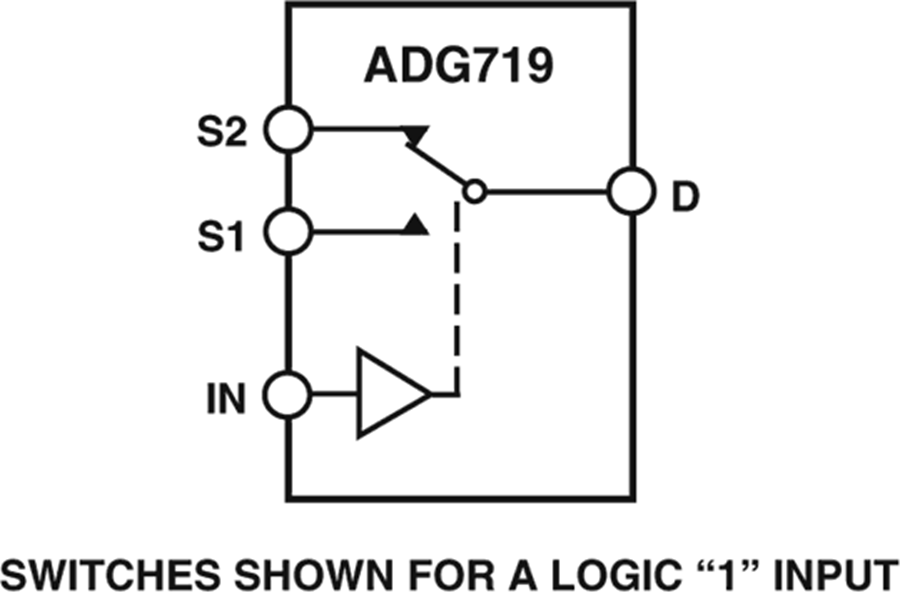

    ADG719电路图
