优势和特点

  +3 V, +5 V, ±5 V 电源

  模拟信号范围：VSS 至VDD

  低导通电阻：30 Ω（最大值）

  快速开关时间接通时间ton ：75 ns （最大值） 断开时间toff ：45 ns （最大值）

  低功耗：1.5 µW（最大值）

  先开后合式开关动作

  ESD > 5000V， 符合军用标准3015.7

  TTL/CMOS 兼容型

  16引脚DIP/SOIC/TSSOP封装

产品详情

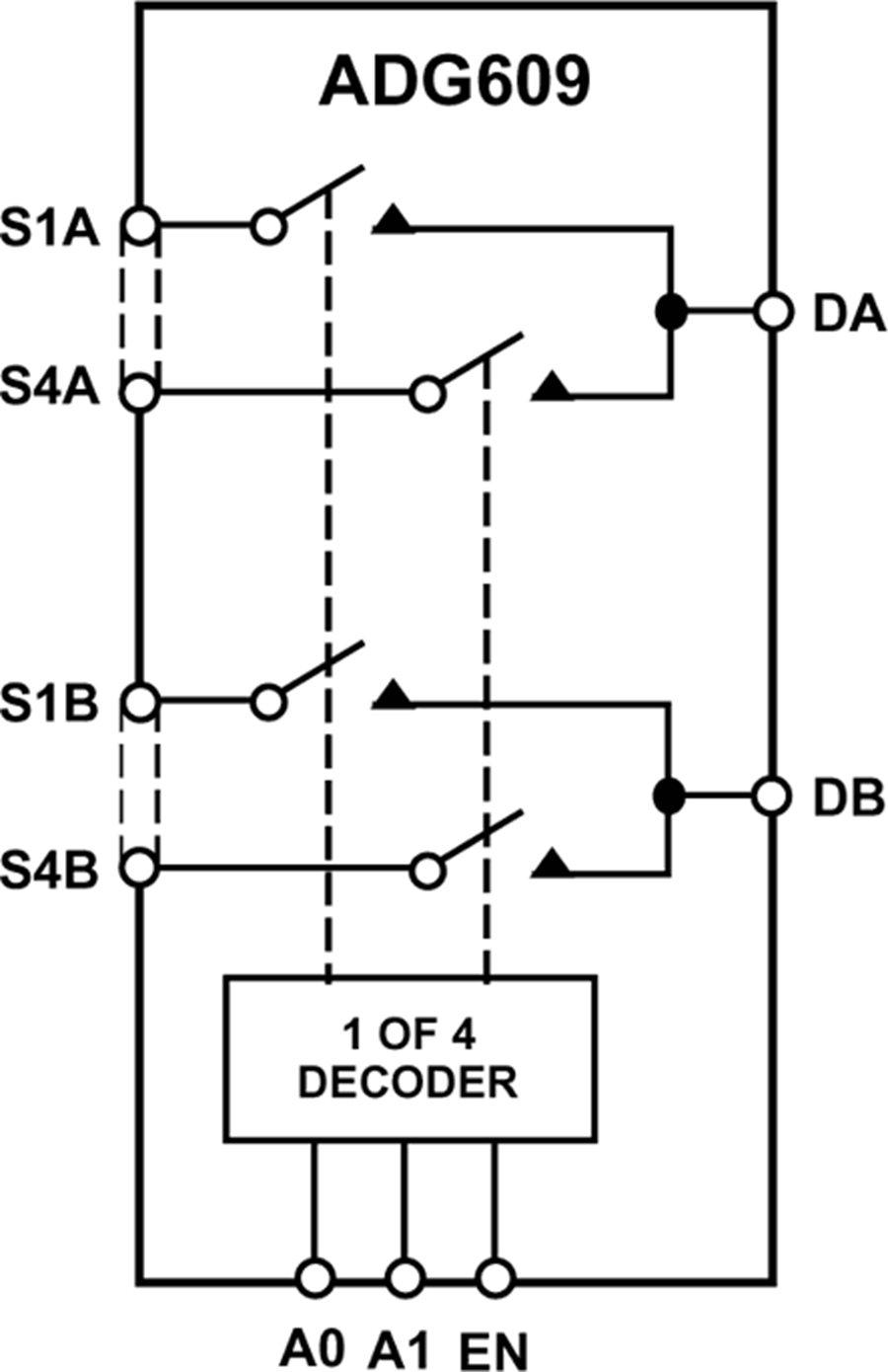

ADG609是一款单芯片CMOS模拟多路复用器，内置4个差分通道。它根据2位二进制地址线A0和A1所确定的地址，将4路差分输入之一切换至公共差分输出。两款器件均提供EN输入，用来使能或禁用器件。禁用时，所有通道均关断。

ADG609采用增强型LC2 MOS 工艺设计，具有低功耗、高开关速度和低导通电阻特性。接通时，各通道在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。在断开条件下，达到电源电压的信号电平被阻止。所有通道均采用先开后合式开关，防止开关通道时发生瞬时短路。设计本身具有低电荷注入特性，当切换数字输入时，可实现最小的瞬变。
