ADG5433

高压防闩锁型三通道SPDT开关

制造商：ADI/AD

中文资料及数据手册

在线购买

产品信息

优势和特点

  防闩锁

  8 kV HBM ESD

  低导通电阻：13.5 Ω

  ±9 V至±22 V双电源供电

  9 V至40 V单电源供电

  最大额定电源电压：48 V

  额定电压范围：±5V、±20V、+12V、+36V

  模拟信号范围：VSS至 VDD

  通过汽车应用认证

产品详情

ADG5433和ADG5434均为单芯片工业CMOS模拟开关，分别内置三个/四个独立可选的单刀双掷(SPDT)开关。

所有通道均采用先开后合式开关，防止开关通道时发生瞬时短路。 ADG5433（LFCSP和TSSOP封装）提供EN输入，用来使能或禁用器件。 禁用时，所有通道均关断。

这些开关具有超低导通电阻和导通电阻平坦度，对于低失真性能至关重要的数据采集和增益切换应用堪称理想解决方案。

应用继电器替代方案自动测试设备数据采集仪器仪表航空电子音频和视频开关通信系统

产品特色 - 沟道隔离可防止闩锁。电介质沟道将P沟道与N沟道晶体管分开，保证即使在严重过压状况下，也不会发生闩锁现象。 - 低导通电阻RON。 - 双电源供电。 对于双极性模拟信号应用，ADG5433/ADG5434可以采用最高±22 V的双电源供电。 - 单电源供电。 对于单极性模拟信号应用，ADG5433/ADG5434可以采用最高40V的单电源供电。 - 3 V 逻辑兼容数字输入：VINH = 2.0 V, VINL = 0.8 V. - 无需 VL 逻辑电源。

电路图、引脚图和封装图

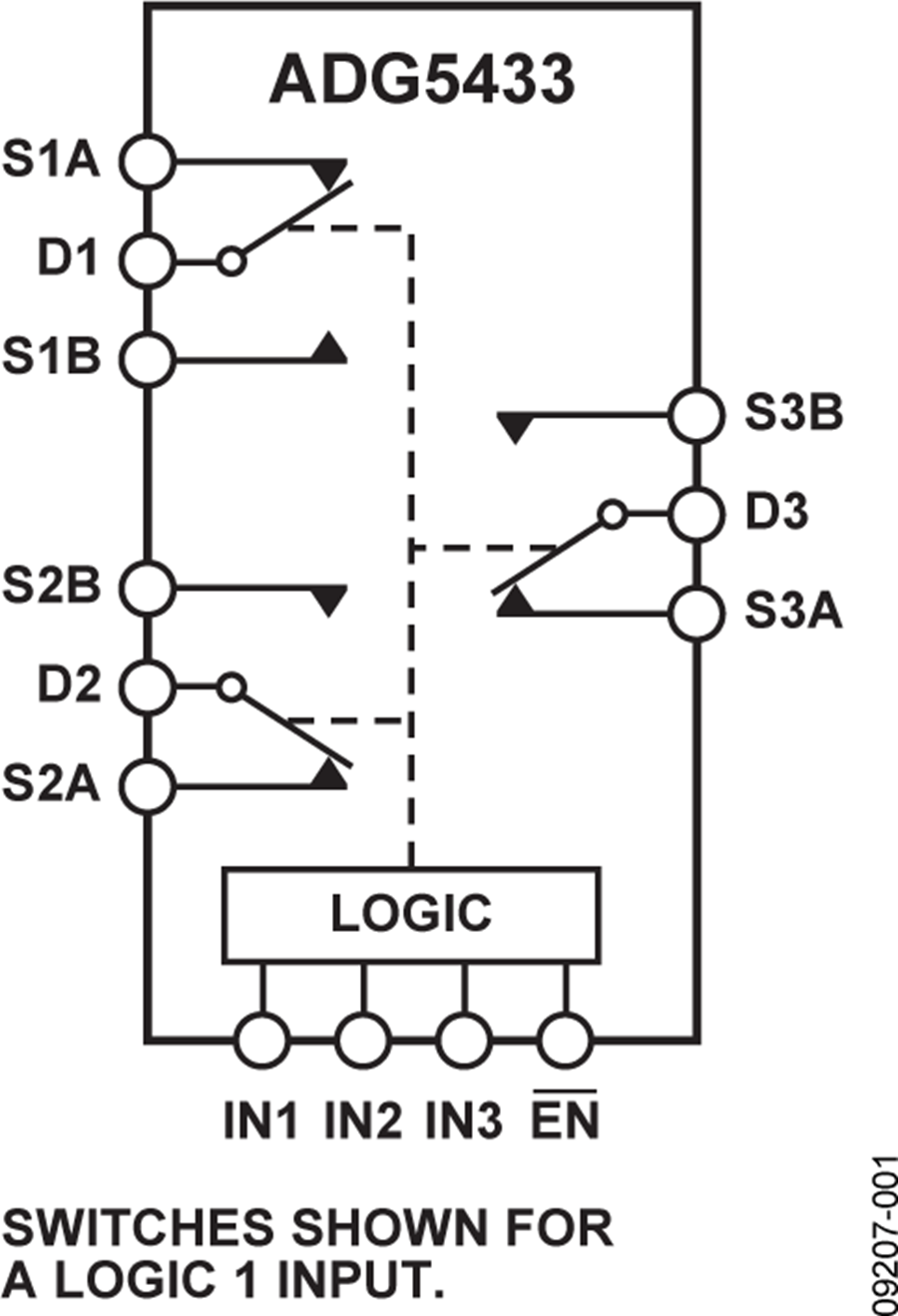

    ADG5433电路图

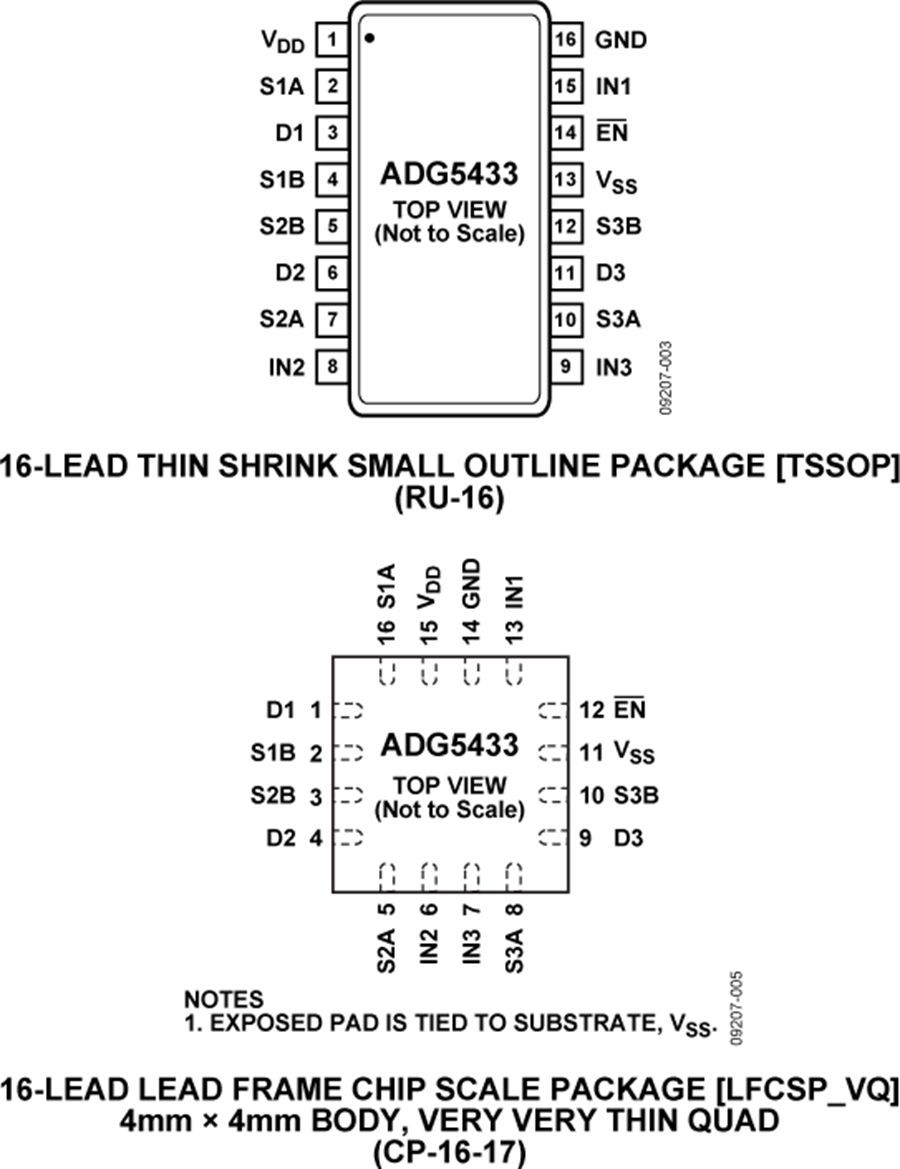

      ADG5433引脚图
