ADG2128

I2C CMOS 8 × 12模拟开关阵列，采用双/单电源供电

制造商：ADI/AD

中文资料及数据手册

在线购买

产品信息

优势和特点

  I2C 兼容接口

  3.4 MHz高速I2C选项

  32引脚LFCSP_VQ

  (5 mm × 5 mm)封装

  双缓冲输入逻辑

  多个开关同时更新

  带宽最高达300 MHz

  额定电源电压：±5 V（双电源）/+12 V（单电源）

  导通电阻：35 Ω（最大值）

  低静态电流：< 20 μA

  通过汽车应用认证

产品详情

ADG2128是一款8 × 12模拟交叉点开关阵列，按8列、12行的形式排列，共有96个开关通道。该阵列为双向式，行和列既可以配置为输入，也可以配置为输出。各开关可以通过I2C兼容型接口进行寻址和配置，支持标准、全速和高速(3.4 MHz)三种I2C接口，允许进行任意同步开关组合，而且可以利用LDSW命令同时更新多个开关。此外，利用RESET选项可以复位/关断所有开关通道。上电时，所有开关均处于关断状态。该器件采用32引脚、5 mm × 5 mm LFCSP_VQ封装。

应用

  电视影音切换

  汽车信息娱乐

  影音接收机

  闭路电视

  超声应用

  KVM开关

  电信应用

  测试设备/仪器仪表

  PBX系统

电路图、引脚图和封装图

    ADG2128电路图

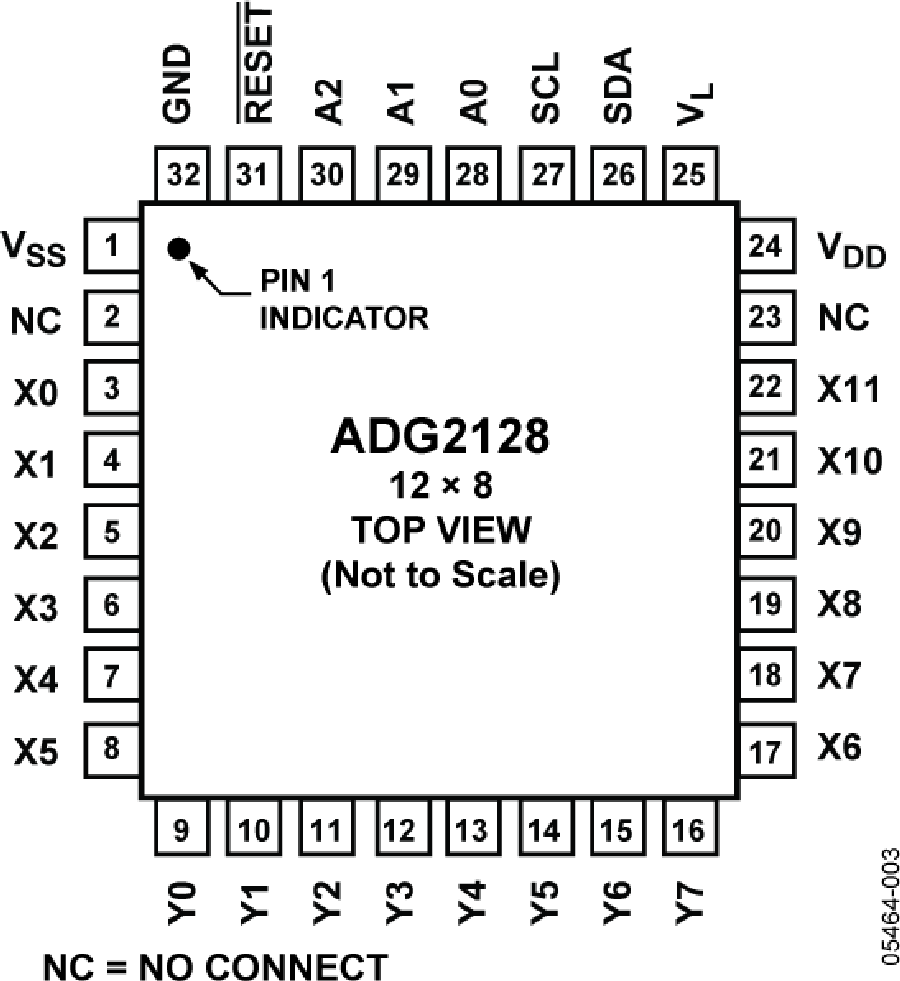

      ADG2128引脚图
