优势和特点

  导通电阻：4.5 Ω（典型值）

  导通电阻平坦度：1 Ω

  连续电流最高达206 mA

  ±3.3 V至±8 V双电源供电

  3.3 V 至16 V单电源供电

  无需VL 电源

  3 V 逻辑兼容输入

  轨到轨工作

  ADG1633: 16引脚TSSOP封装和16引脚、3 mm × 3 mm LFCSP封装

  ADG1634: 20引脚TSSOP封装和20引脚、4 mm × 4 mm LFCSP封装

产品详情

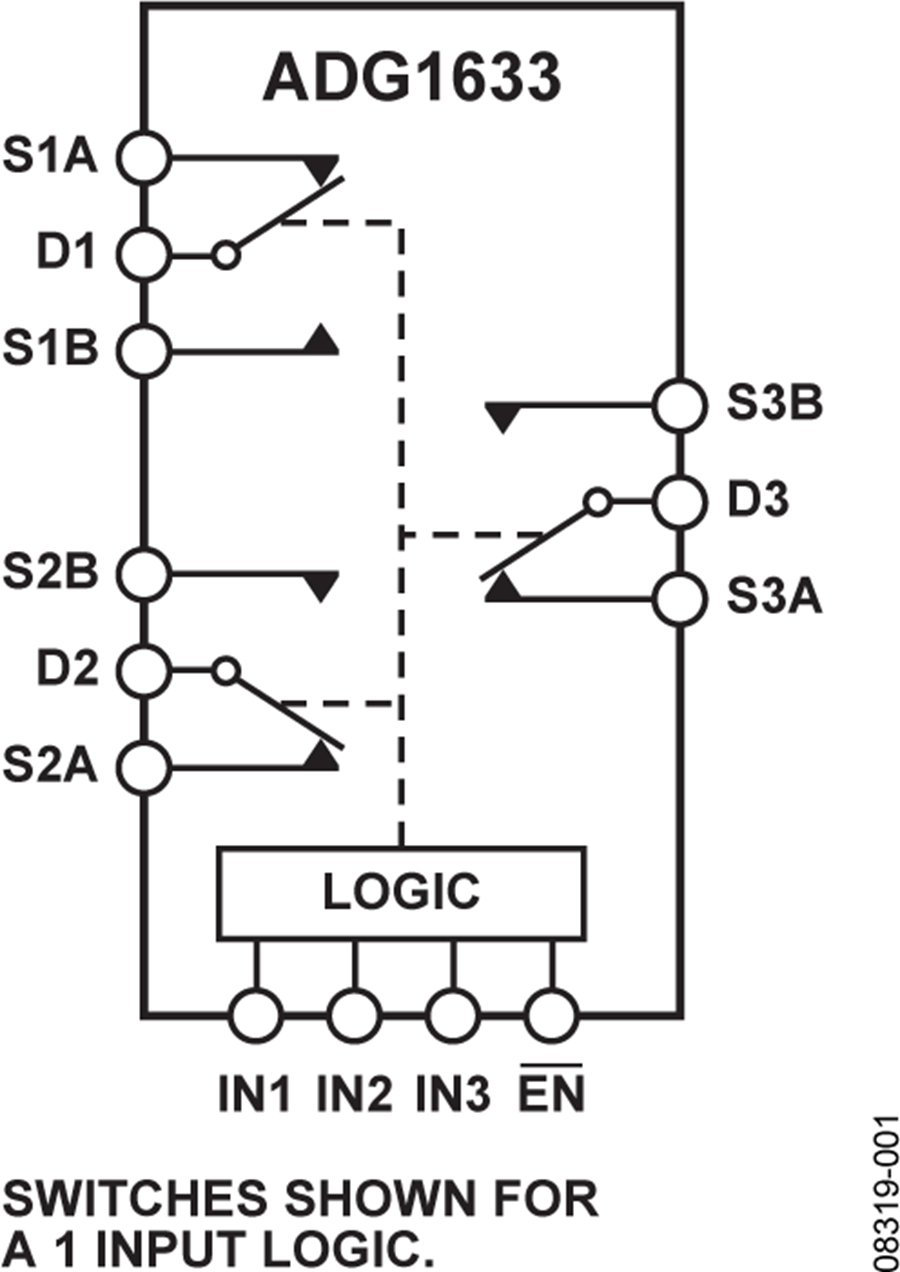

ADG1633/ADG1634均为单芯片工业CMOS(iCMOS®) 模拟开关 ， 分别内置三个/四个独立可选的单刀双掷(SPDT)开关。

所有通道均采用先开后合式开关 ， 防止开关通道时发生瞬时短路 。 ADG1633（LFCSP和TSSOP封装）和ADG1634 （仅LFCSP封装）提供EN输入，用来使能或禁用器件。禁用时，所有通道均关断。

这些开关具有超低导通电阻和导通电阻平坦度，对于低失真性能至关重要的数据采集和增益切换应用堪称理想解决方案。iCMOS 结构可确保功耗极低，因而这些器件非常适合便携式电池供电仪表。

应用

  通信系统

  医疗系统

  音频信号路由

  视频信号路由

  自动测试设备

  数据采集系统

  电池供电系统

  采样保持系统

  继电器替代方案
