优势和特点

  导通电阻：4.5 Ω（典型值）

  导通电阻平坦度：1 Ω

  连续电流最高达470 mA

  双电源供电：±3.3 V至±8 V

  单电源供电：3.3 V至16 V

  无需VL电源

  3 V逻辑兼容输入

  轨到轨工作

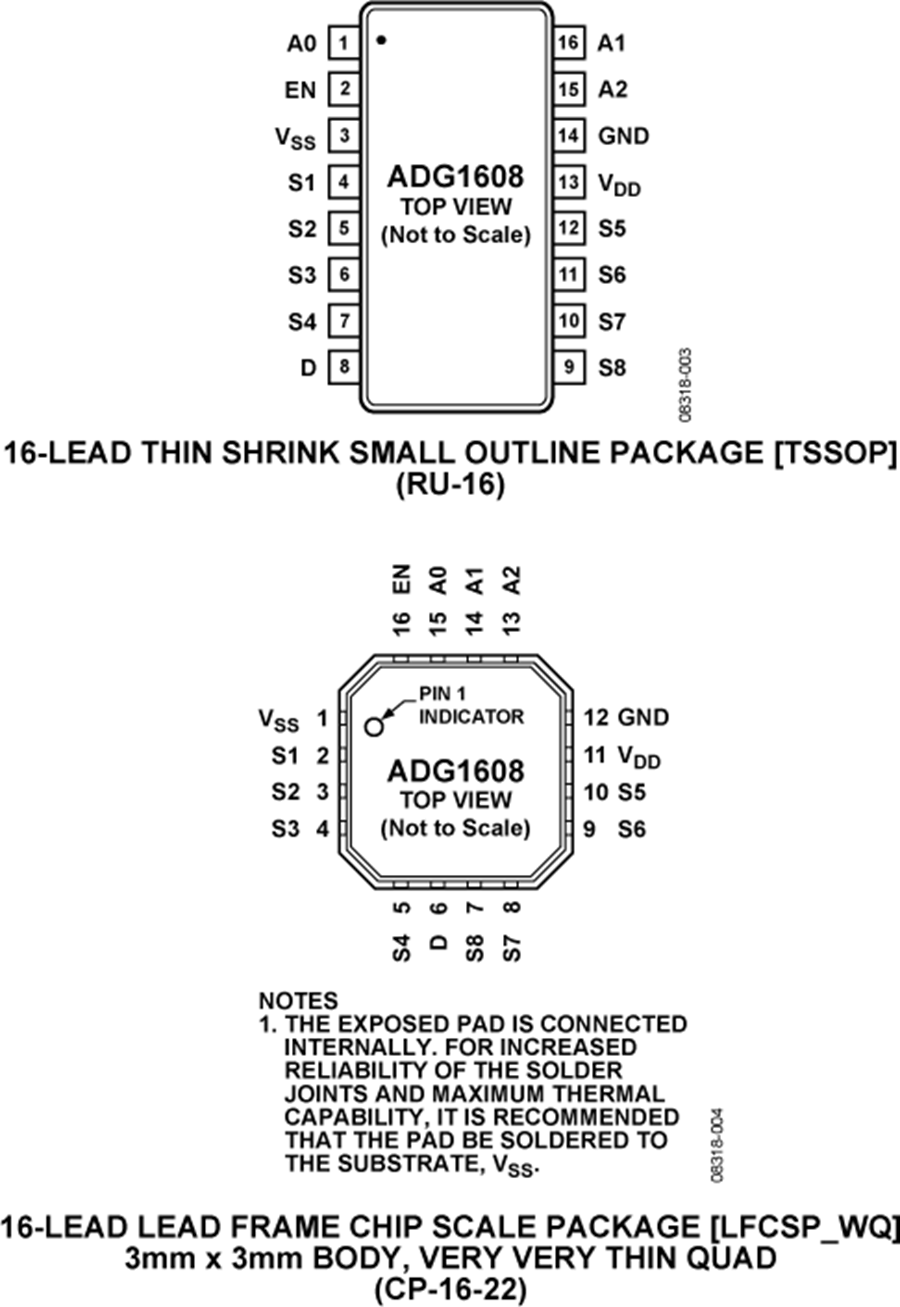

  16引脚TSSOP和16引脚、3 mm × 3 mm LFCSP封装

产品详情

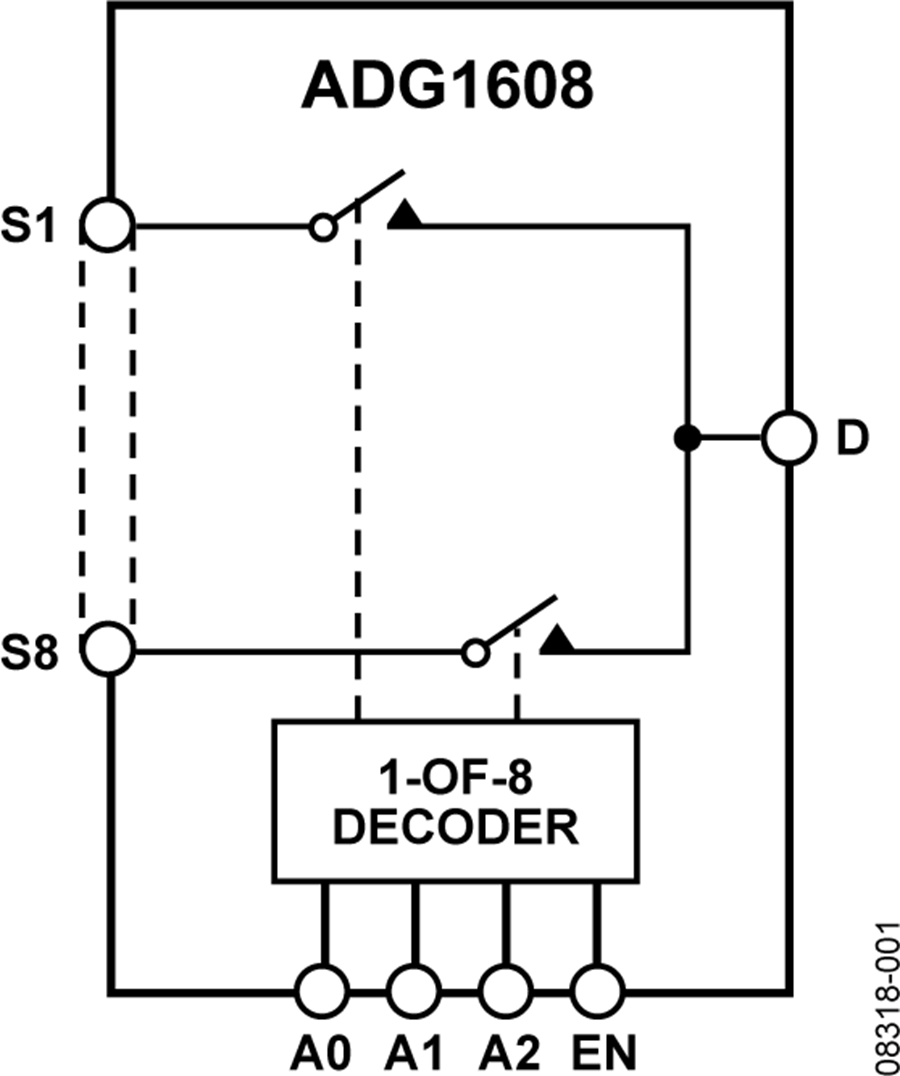

ADG1608/ADG1609均为单芯片CMOS模拟多路复用器，分别内置8个单通道和4个差分通道。ADG1608根据3位二进制地址线A0、A1和A2所确定的地址，将8路输入之一切换至公共输出。ADG1609根据2位二进制地址线A0和A1所确定的地址，将4路差分输入之一切换至公共差分输出。两款器件均提供EN输入，用来使能或禁用器件。禁用时，所有通道均关断。

当接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。在断开条件下，等于电源电压的信号电平被阻止。所有开关均为先开后合式。设计本身具有低电荷注入特性，当开关数字输入时，可实现最小的瞬变。

这些开关具有低导通电阻特性，对于低导通电阻、低失真性能至关重要的数据采集和增益开关应用堪称理想解决方案。导通电阻曲线在整个模拟输入范围都非常平坦，可确保切换音频信号时拥有出色的线性度和低失真性能。

CMOS结构可确保功耗极低，因而该器件非常适合便携式电池供电仪表。

  通信系统

  医疗系统

  音频信号路由

  视频信号路由

  自动测试设备

  数据采集系统

  电池供电系统

  采样保持系统

  继电器替代方案
