优势和特点

  单芯片、低功耗UHF发射机

  频段：902 MHz–928 MHz

  片内VCO和小数N分频PLL

  电源电压：2.3 V–3.6 V

  可编程输出功率：-16 dBm至+12 dBm，步进为0.3 dB

  数据速率最高达76.8 kb/s

  低功耗：28 mA（8 dBm输出）

  掉电模式：小于1 µA

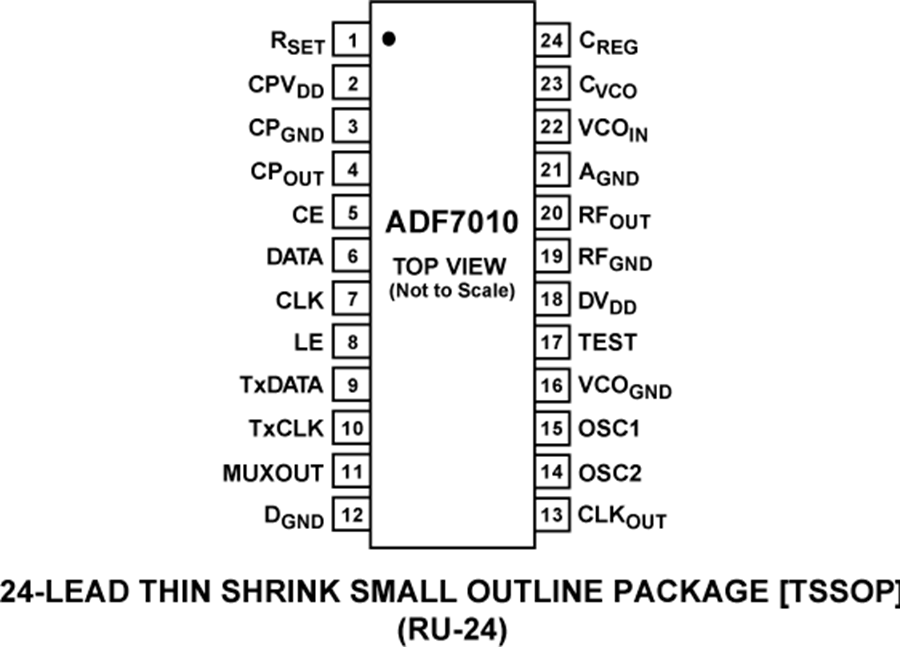

  24引脚TSSOP封装

产品详情

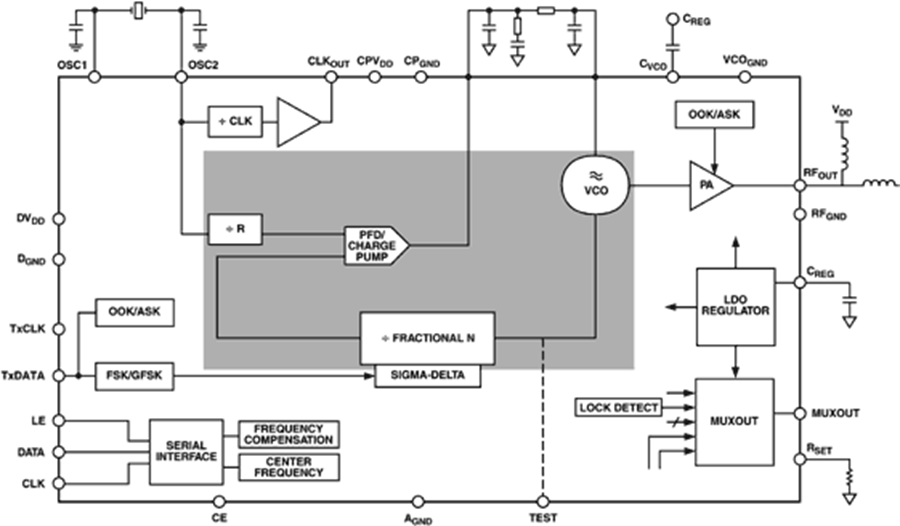

ADF7010是一款低功耗OOK/ASK/FSK/GFSK UHF发射机，设计用于ISM频段系统，内置一个集成式VCO和Σ-Δ小数N分频PLL。输出功率、通道间隔和输出频率均可通过4个24位寄存器编程设置。利用小数N分频PLL，用户可以选择美国902 MHz - 928 MHz频段内的任何通道频率，从而可以将ADF7010用于跳频系统。

可以从四种不同调制方案中进行选择：二进制或高斯频移键控(FSK/GFSK)、幅移键控(ASK)或开关键控(OOK)。该器件还有一个晶体补偿寄存器，它可以在输出频率中提供_1 ppm分辨率。利用该寄存器，能够以低成本实现对晶体的间接温度补偿。

四个片内寄存器通过一个简单的三线式接口进行控制。该器件采用2.3 V至3.6 V电源供电，不用时可以关断。
