优势和特点

  7个高性能ADC

  101 dB SNR

  动态范围：10000:1

  宽输入电压范围：±1 V（707 mV rms FS，增益为1）

  差分输入

  最大通道漂移：±25 ppm/°C（包括ADC、内部VREF、PGA漂移），通过集成外部标准元件支持10000:1动态输入范围0.2类电表

  电能质量测量

  可实现IEC 61000-4-30 S类

  VRMS ½、IRMS ½ rms电压每半个周期刷新一次

  10个周期rms/12个周期rms

  DIP和SWELL监控器

  线路频率—每相一个频率

  过零、过零超时

  相位角度测量

  支持CT和罗氏线圈(di/dt)传感器

  针对CT的多段相位/增益补偿

  用于罗氏线圈的数字积分器

  灵活的波形缓冲器

  能够对波形重采样以确保每个线路周期正好提供128个点，方便进行外部谐波分析

  DIP和SWELL等事件可触发波形存储

  简化数据采集，方便符合IEC6100-4-7标准的谐波分析实施

  高级计量特性集

  总有功功率和基波有功功率、无功功率(VAR)、视在功率(VA)、瓦时、乏时和伏安时

  总IRMS和基波RMS、VRMS

  总谐波失真

  功率因数

  支持有功电能标准：IEC 62053-21和IEC 62053-22；EN50470-3；OIML R46；以及ANSI C12.20

  支持无功电能标准：IEC 62053-23、IEC 62053-24

  高速通信端口：20 MHz串行端口接口(SPI)

  集成12位逐次逼近型寄存器(SAR) ADC的温度传感器

  精度：± 3°C（-40°C至+85°C）

产品详情

ADE9000是一款高度精确的完全集成式多相电能和电源质量监控器件。该器件具有出色的模拟性能和数字信号处理(DSP)内核，可在宽动态范围内实现精确的电能监控。集成的高端基准电压源确保整个通道（包括可编程增益放大器(PGA)和模数转换器(ADC)）在整个温度范围内实现低温漂，总漂移低于±25 ppm/°C（最大值）。

ADE9000能够对rms、有功、无功、视在功率和电能进行总值和基波测量，提供了完整的电源监控功能。DIP和SWELL监控、频率、相位角、电压总谐波失真(VTHD)、电流总谐波失真(ITHD)和功率因数测量等高级功能可以实现电源质量测量。根据IEC 61000-4-30 S类计算的½周期rms和10个周期rms/12个周期rms提供瞬时rms测量，从而可进行实时监控。

ADE9000提供灵活的波形缓冲器，它以32 kSPS或8 kSPS的固定数据速率或基于线路频率而变化的采样速率存储样本，从而确保每个线路周期正好提供128个点。根据IEC 61000-4-7，重采样可简化外部处理器中至少50个谐波的快速傅里叶变换(FFT)计算。

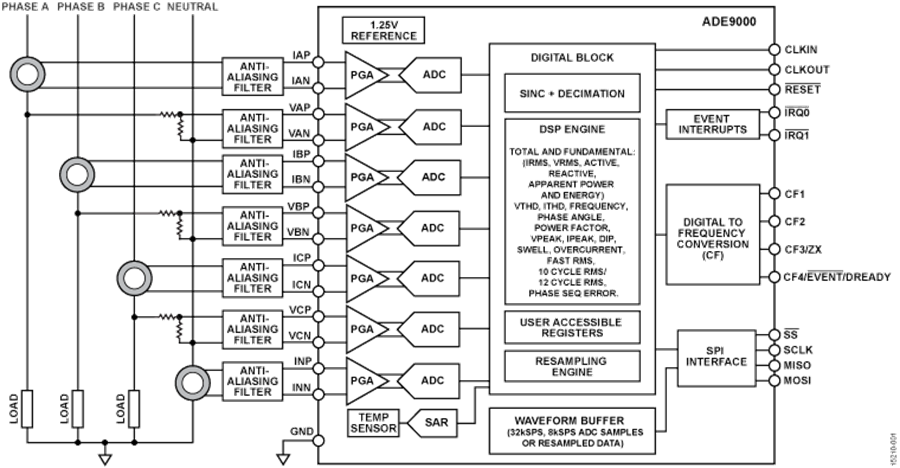

ADE9000紧密集成采集和计算引擎，从而简化了电能和电源质量监控系统的实现。集成的ADC和DSP引擎通过用户可访问的寄存器计算各种参数并提供数据，或者通过中断引脚指示事件。ADE9000集成七个专用ADC通道，可在3相系统或多达三个单相系统上使用。它支持使用电流互感器(CT)或罗氏线圈来进行电流测量。由于集成数字积分器，因此罗氏线圈无需分立式积分器。

ADE9000紧密集成采集和计算引擎，从而简化了电能和电源质量监控系统的实现。集成的ADC和DSP引擎通过用户可访问的寄存器计算各种参数并提供数据，或者通过中断引脚指示事件。ADE9000集成七个专用ADC通道，可在3相系统或多达三个单相系统上使用。它支持使用电流互感器(CT)或罗氏线圈来进行电流测量。由于集成数字积分器，因此罗氏线圈无需分立式积分器。

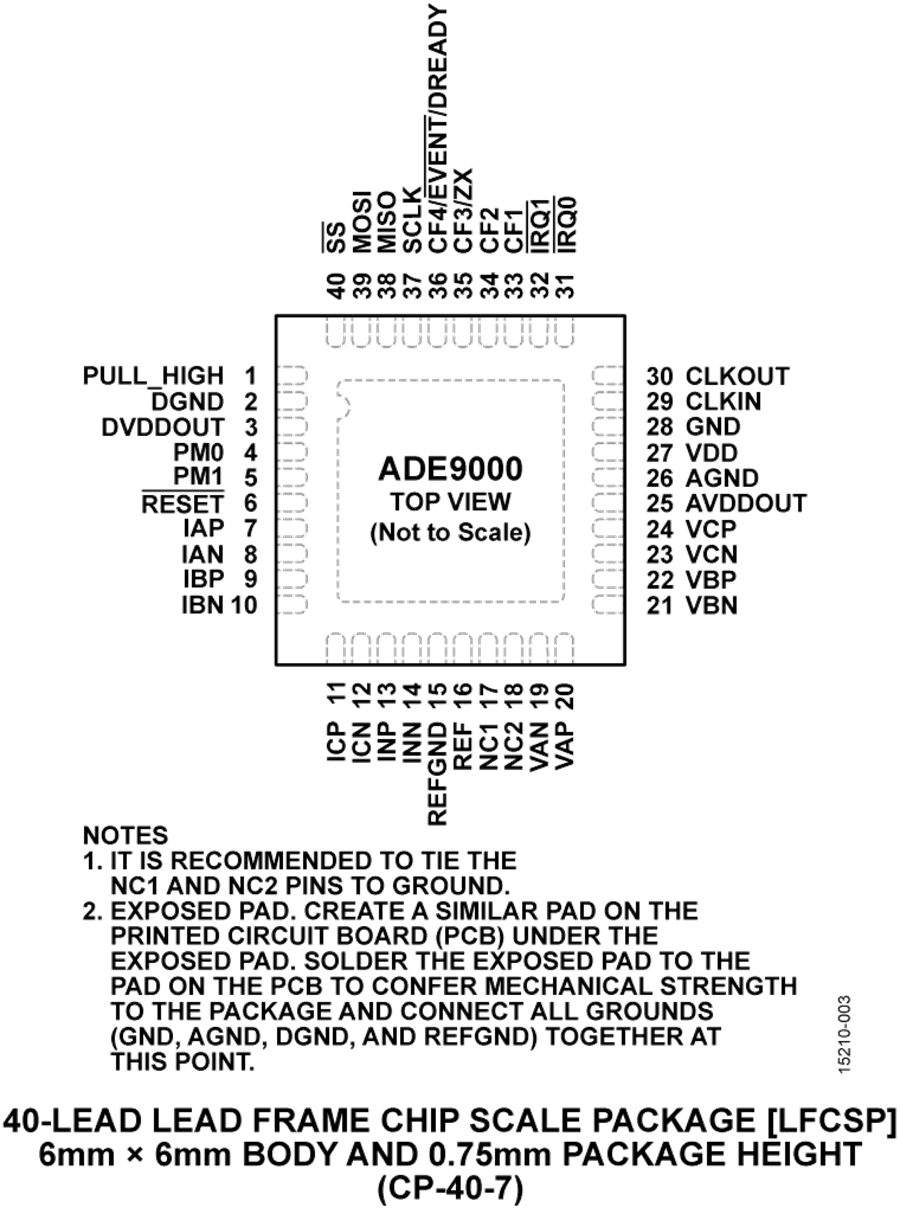

请注意，在整篇数据手册中，多功能引脚（如CF4/EVENT/DREADY）由整个引脚名称或引脚的单个功能表示；例如，EVENT即表示仅与此功能相关。

应用

  电能和电源监控

  电力质量监控

  防护器件

  机械健康状况

  智能配电单元

  三相电表
