优势和特点

  高精度；支持EN 50470-1、EN 50470-3、IEC 62053-21、IEC 62053-22和IEC 62053-23标准

  与三相、三线或四线（三角形或Y形）及其它三相配置兼容

  测量各相及整个系统的总（基波和谐波）有功/无功/视在功率

  25°C时，在1000:1的动态范围内有功和无功功率误差小于0.1%

  25°C时，在3000:1的动态范围内有功和无功功率误差小于0.2%

  支持电流变压器和di/dt电流传感器

  中性线电流输入采用专用ADC通道

  25°C时，在1000:1的动态范围内电压和电流有效值误差小于0.1%

  提供所有三相及零线电流的波形采样数据

  欲了解更多特性，请参考数据手册

产品详情

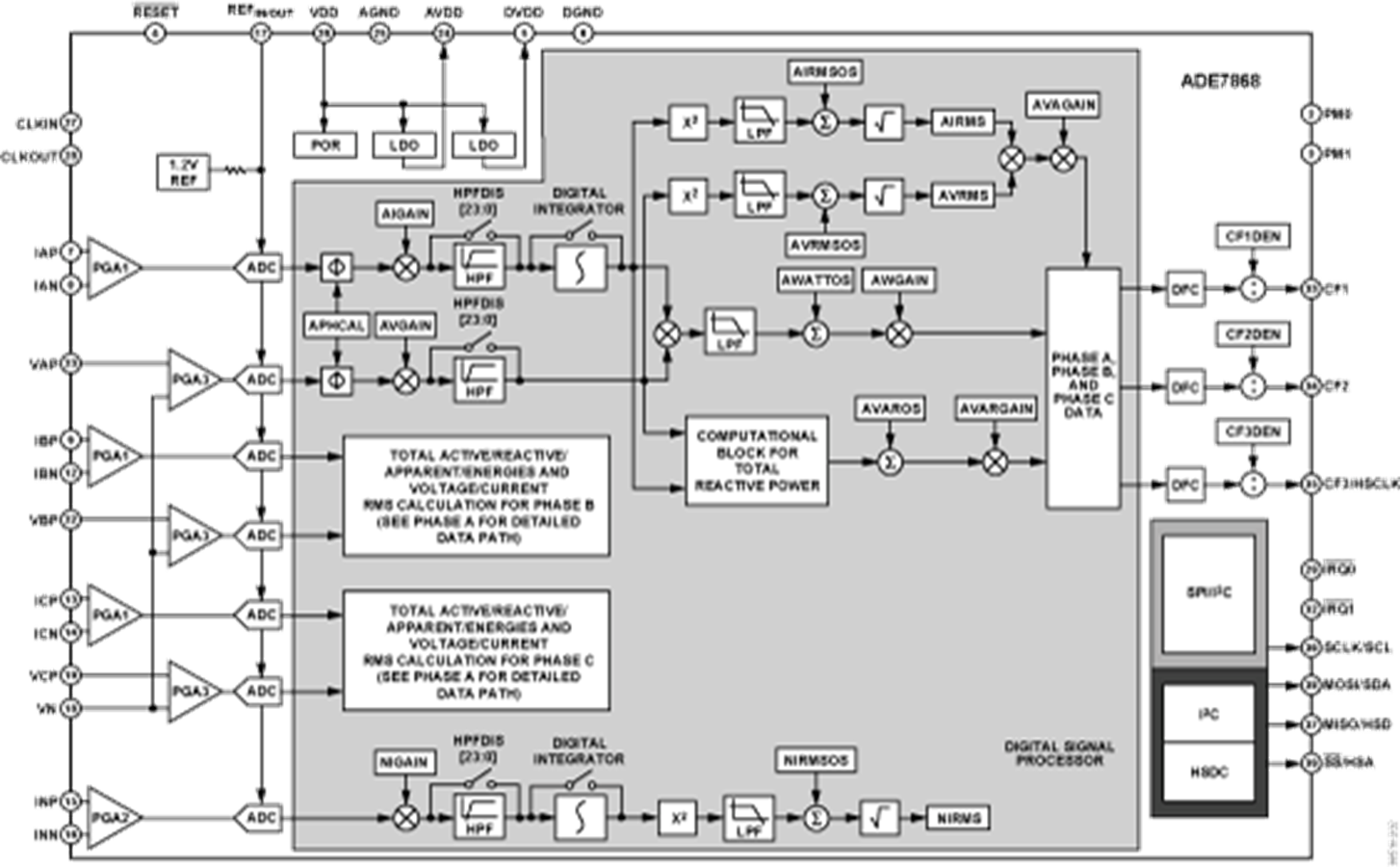

ADE7868是一款高精度、三相电能测量IC，采用串行接口，并提供三路灵活的脉冲输出。该器件内置二阶Σ-Δ型ADC、数字积分器、基准电压源电路以及所有必需的信号处理电路，可执行总（基波和谐波）有功、无功和视在功率测量以及有效值计算。一个固定功能数字信号处理器(DSP)负责执行这种信号处理。ADE7868适合测量各种三线、四线的三相配置有功、无功和视在功率，例如Y形或三角形等。各相均具有系统校准功能，即有效值失调校正、相位校准和增益校准。CF1、CF2和CF3逻辑输出可提供许多功率信息：总有功/无功/视在功率或电流有效值和。

ADE7868具有波形采样寄存器，允许访问所有ADC输出。该器件还提供电能质量测量，例如：短时低压或高压检测、短时高电流变化、线路电压周期测量以及相位电压与电流之间的角度等。利用两个串行接口SPI和I2C，可以与ADE7868通信，同时专用高速接口、高速数据采集（HSDC）端口可以与I2C配合使用，以访问ADC输出和实时功率信息。该器件还有两个中断请求引脚IRQ0 和IRQ1，用来指示一个使能的中断事件已经发生。当ADE7868发生窃电篡改时，三种专门设计的低功耗模式可确保电能累计的连续性。它提供40引脚LFCSP无铅封装。
