ADD8504

4通道、多路复用输入行反转LCD伽玛缓冲器

制造商：ADI/AD

中文资料及数据手册

在线购买

产品信息

优势和特点

  单电源供电：3.3 V至6.5 V

  轨到轨输入和轨到轨输出

  高输出电流：380 mA

  低电源电流：3.9 mA

  稳定驱动1 nF负载

  宽温度范围：−40°C至+105°C

  16、20、24引脚TSSOP无铅封装

产品详情

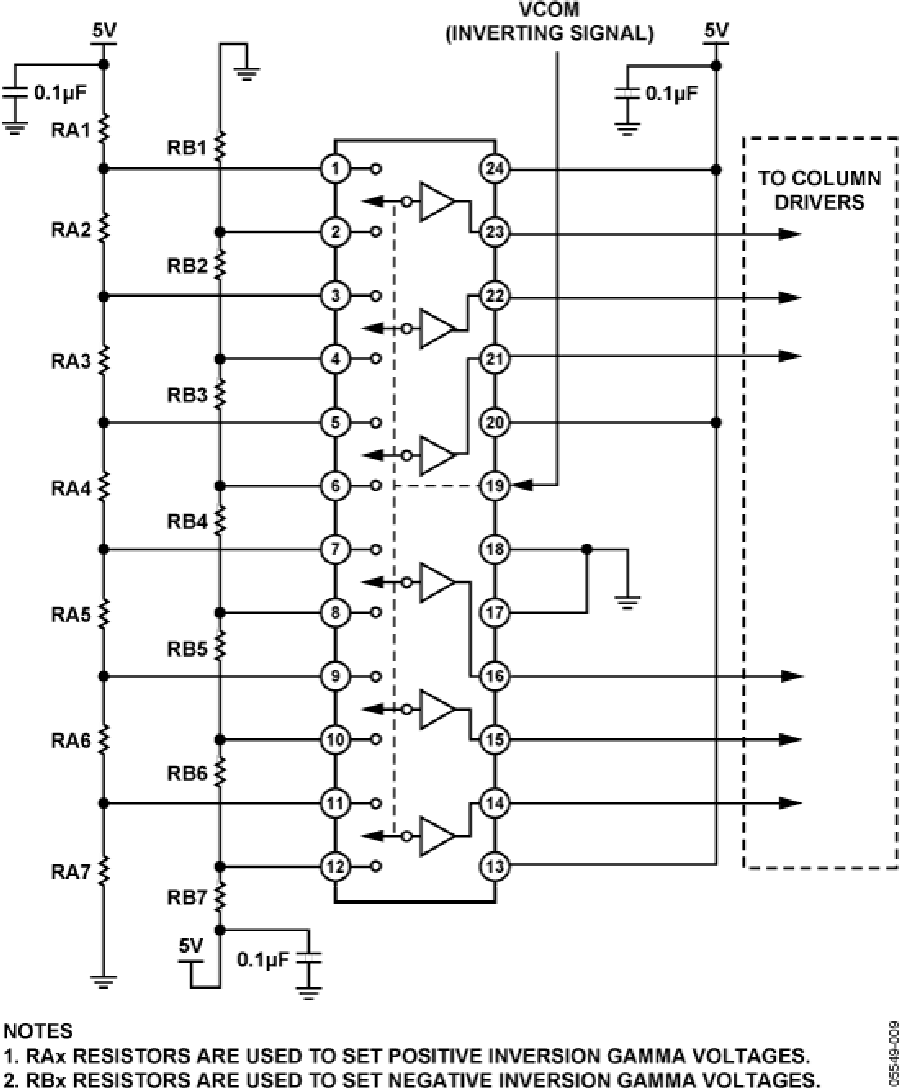

ADD8504、ADD8505和ADD8506分别是4、5、6通道LCD伽玛参考缓冲器，用于驱动行反转面板中的列驱动伽玛输入信号。缓冲器的每个通道都拥有A/B输入端口，在两个伽玛电压曲线中进行选择。这些缓冲器通道驱动LCD列驱动器的梯形电阻，以便进行伽玛(γ)校正。ADD8504/ADD8505/ADD8506输出具有高压摆率和高驱动能力，可以提高基准电压梯形的稳定性，导实现最佳灰阶与视觉性能。

ADD8504/ADD8505/ADD8506的额定工作温度范围为−40°C至+105°C。这些器件分别采用16、20、24引脚超薄紧缩小型(TSSOP)、表贴无铅封装。ADD8506还提供有引线的TSSOP封装。

应用

  LCD行反转伽玛参考

  汽车导航面板

  个人媒体播放器面板

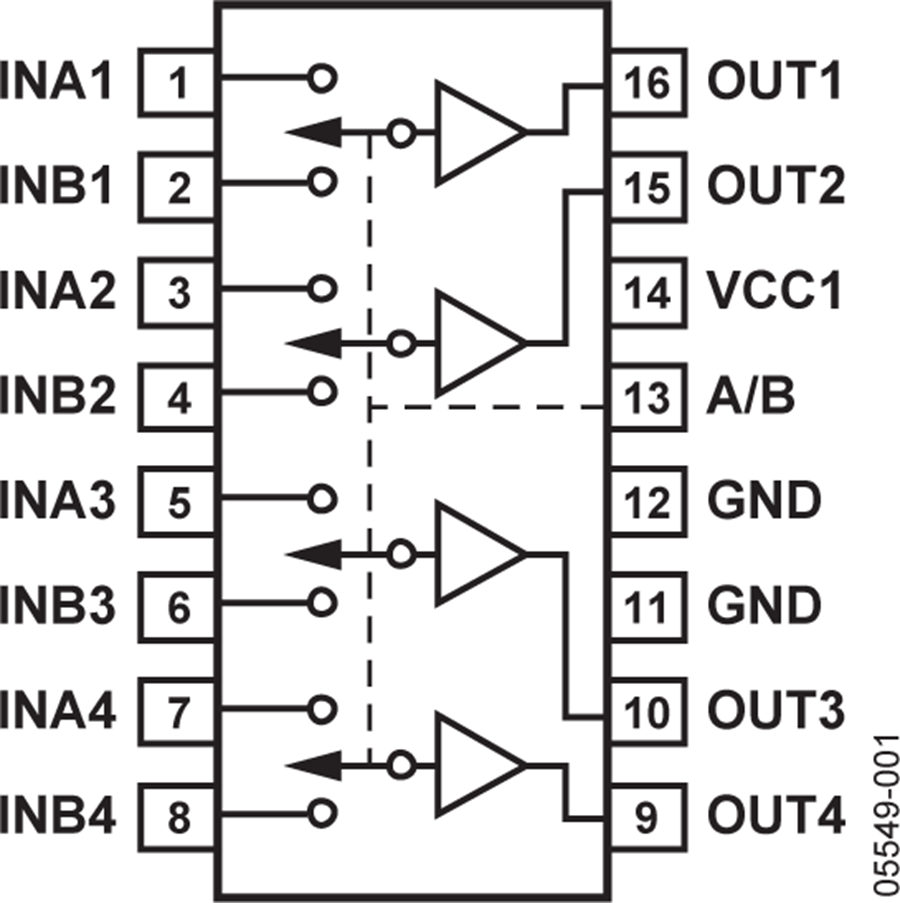

    ADD8504引脚图
