优势和特点

  输入至输出传播延迟：250 ps

  传播延迟消散：50 ps

  差分PECL兼容输出

  差分锁存控制

  鲁棒的输入保护

  输入共模范围：-2.0 V至+3.0 V

  输入差分范围：±5 V

  ESD保护：>3 kV（HBM），>200 V（MM）

  电源灵敏度：> 65 dB

  脉冲宽度：200 ps（最小值）

  等效输入上升时间带宽：5 GHz

  典型输出上升/下降：165 ps

产品详情

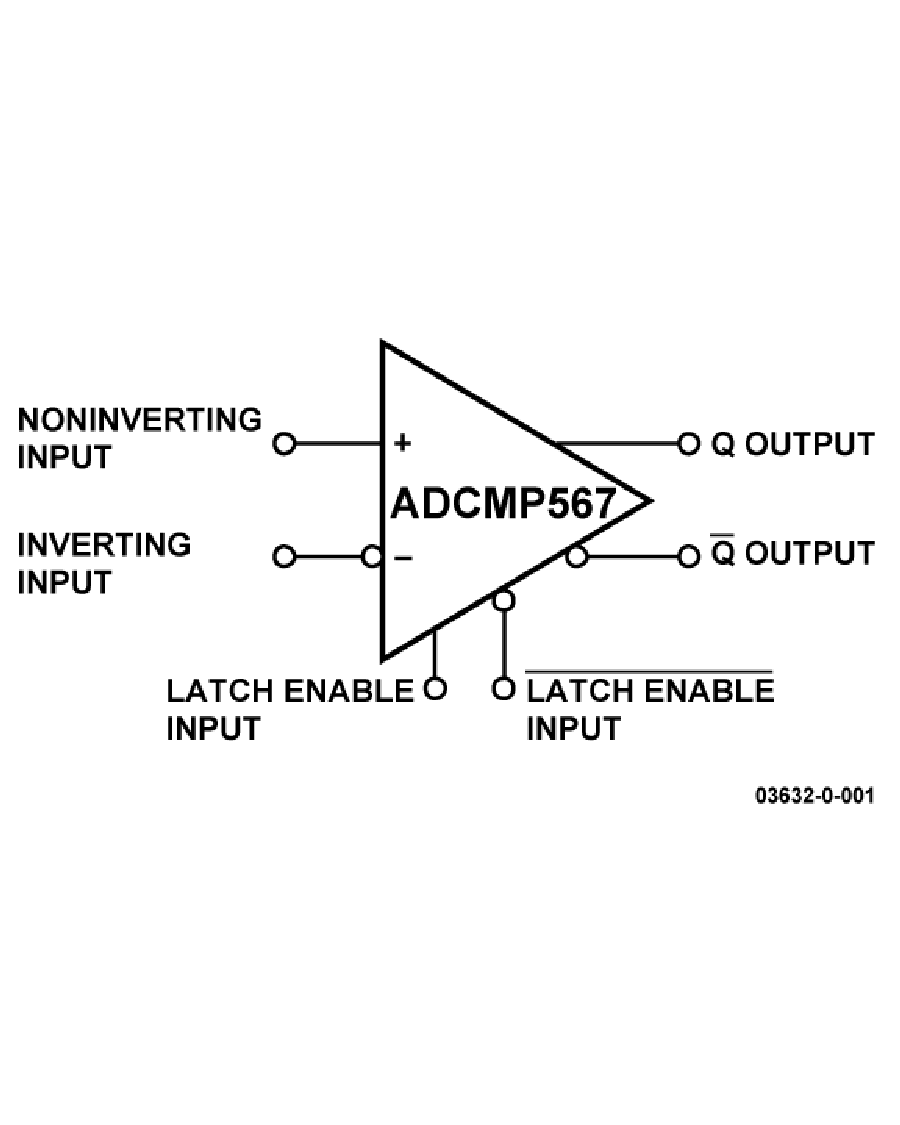

ADCMP567是一款超快型电压比较器，采用ADI的专有XFCB工艺制造。该器件的传播延迟为250 ps，过驱消散小于35 ps。过驱消散是对不同过驱条件下传播延迟差异的量度，它是高速比较器的一个特别重要的特性。

快速、高精度差分输入级使各种信号的传播延迟可以保持一致，共模范围为-2.0 V至+3.0 V。输出为互补数字信号，与PECL 10 K和10 KH逻辑系列完全兼容。这些输出提供充足的驱动电流，可直接驱动采用50 Ω电阻端接至VDD - 2 V的传输线路。该器件还提供锁存输入，并可采用跟踪、跟踪保持或采样保持工作模式。

ADCMP567采用32引脚LFCSP封装。
