优势和特点

  单电源

  输入至输出传播延迟：750 ps

  传播延迟消散：100 ps

  差分PECL兼容输出

  差分锁存控制

  内部锁存上拉电阻

  脉冲宽度：750 ps(最小值)

  电源抑制：> 70 dB

  等效输入上升时间带宽：> 750 MHz

  典型输出上升/下降：500 ps

  可编程迟滞

产品详情

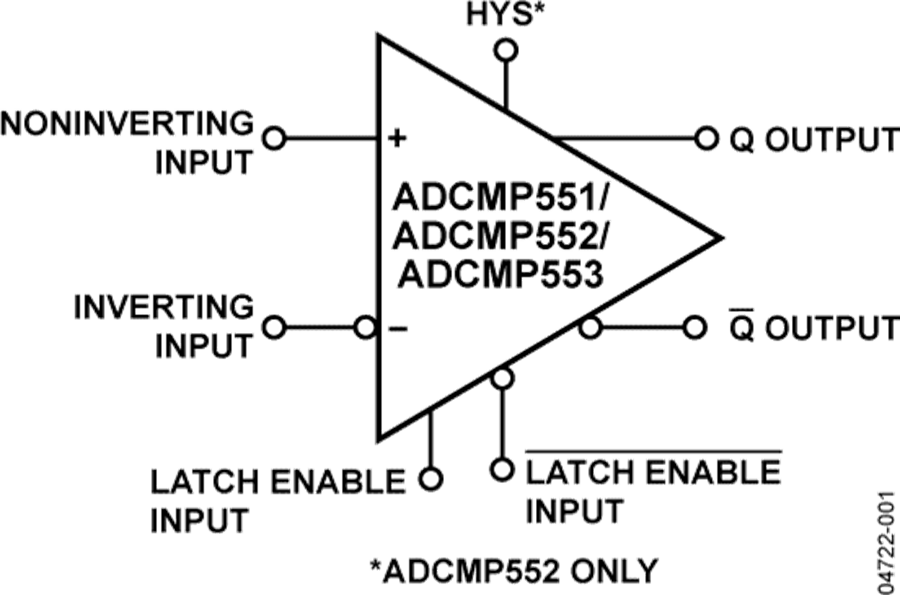

ADCMP551/ADCMP552/ADCMP553均为单电源、高速比较器，采用ADI公司的专有XFCB工艺制造。这些器件的传播延迟为750 ps，过驱消散小于150 ps。消散是对不同过驱条件下传播延迟差异的量度，它是高速比较器的一个特别重要的特性。ADCMP552上提供单独的可编程迟滞引脚。

差分输入级使传播延迟可以保持一致，共模范围为–0.2 V至VCCI –2.0 V。输出为互补数字信号，与PECL 10 K和10 KH逻辑系列完全兼容。这些输出提供充足的驱动电流，可直接驱动采用50 Ω电阻端接至VCCO - 2 V的传输线路。上述器件还提供锁存输入，并可采用跟踪、跟踪保持或采样保持工作模式。锁存输入引脚内置上拉电阻；当上拉电阻断开时，可将锁存置于跟踪模式。

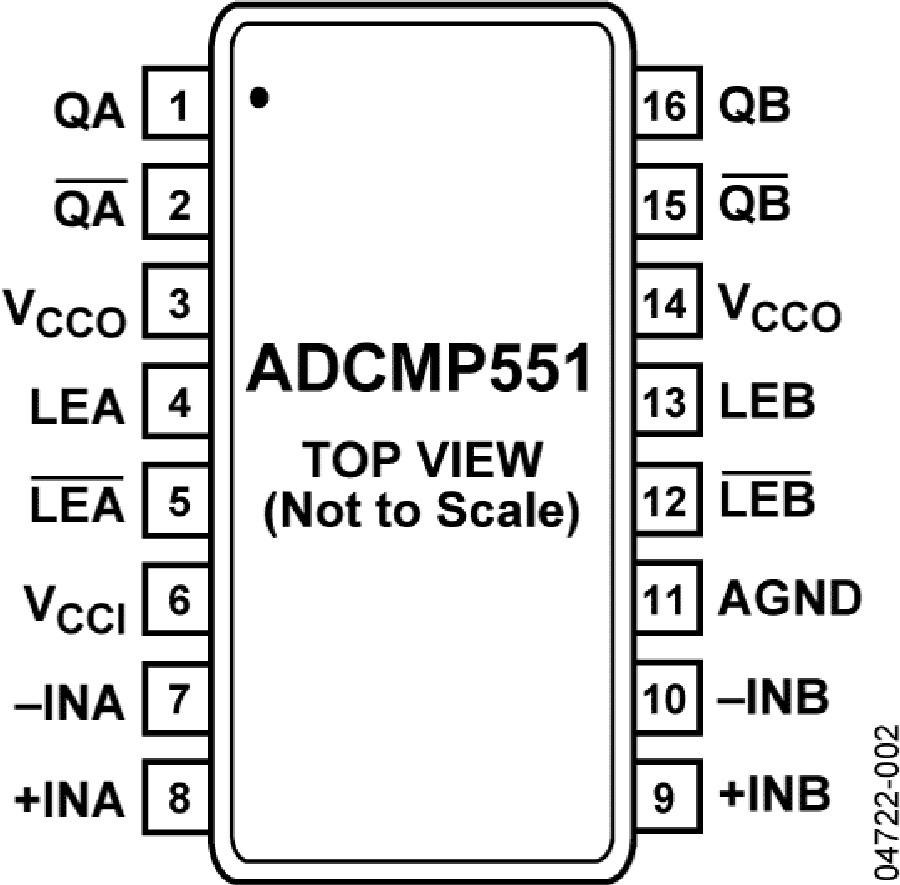

ADCMP551/ADCMP552/ADCMP553的额定温度范围均为–40°C至+85°C工业温度范围。ADCMP551采用16引脚QSOP封装；ADCMP552采用20引脚QSOP封装；ADCMP553采用8引脚MSOP封装。
