优势和特点

  工作频率：4.8 GHz

  宽带随机抖动：75 fs

  片上输入端接

  3.3 V电源

产品详情

ADCLK946是一款采用ADI公司专有的XFCB3硅锗（SiGe）双极性工艺制造的超快型时钟扇出缓冲器。这款器件设计用于要求低抖动性能的高速应用。

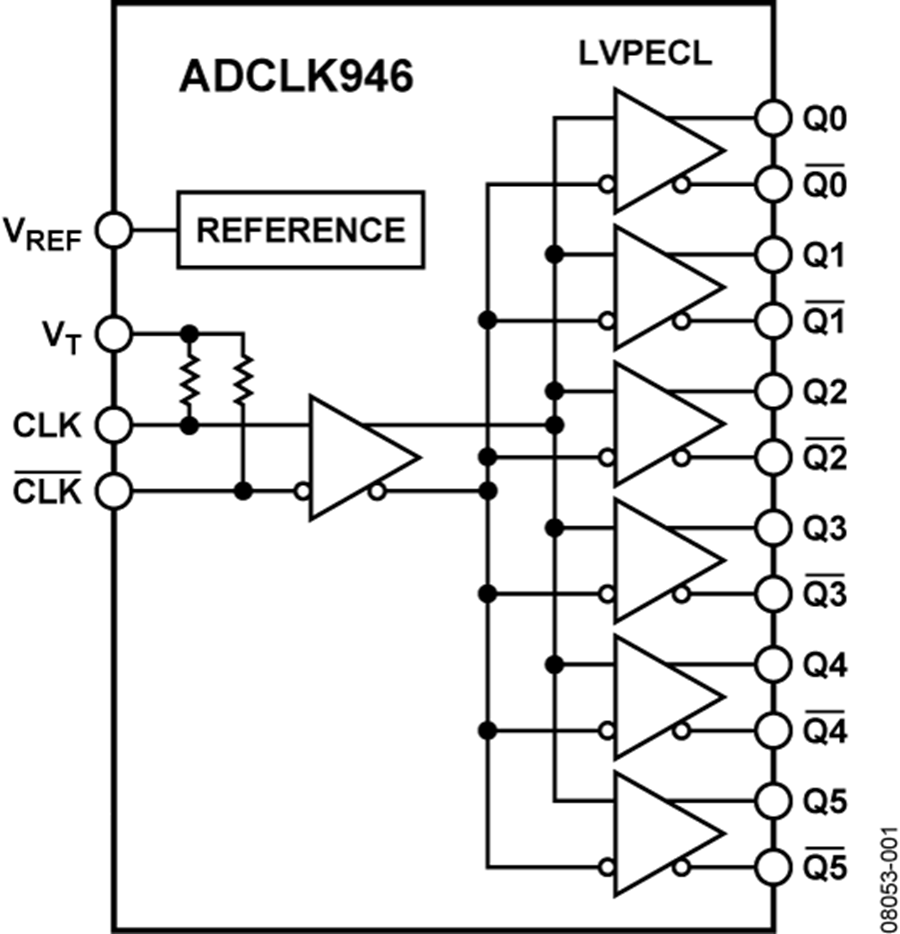

这款器件具有一个带中心抽头、差分、100 Ω片上端接电阻的差分输入。支持直流耦合LVPECL、CML和3.3 V CMOS（单端）和交流耦合1.8 V CMOS、LVDS和LVPECL输入。VREF引脚可用来为交流耦合输入提供偏置。

ADCLK946具有六个全摆幅的发射极耦合逻辑（ECL）输出驱动器。对于LVPECL（正ECL）输出，将VCC偏置到正电源， VEE偏置到地。对于ECL输出，将VCC偏置到地，VEE偏置到负电源。

ECL输出级设计成将每端800 mV直接驱动至端接于VCC至2 V的50 Ω电阻，从而获得1.6 V的总差分输出摆幅。

ADCLK946采用24引脚LFCSP封装，额定工作温度范围为−40℃至+85℃的标准工业温度范围。

应用

  低抖动时钟分布

  时钟和数据信号恢复

  电平转换

  无线通信

  有线通信

  医疗和工业成像

  ATE和高性能仪器仪表
