优势和特点

  7.5 GHz工作频率

  160 ps传播延迟

  100 ps输出上升时间/下降时间

  110 fs随机抖动

  片内输入端接电阻

  扩展工业温度范围：−40°C to +125°C

  3.3 V电源(VCC − VEE)

产品详情

ADCLK914是一款采用ADI公司专利的互补双极性(XFCB-3)硅锗(SiGe)工艺技术制造的超快型时钟/数据缓冲器。ADCLK914具备高压差分信号(HVDS)输出，适合用于驱动ADI最新的高速数模转换器(DAC)。ADCLK914具备单个差分开集输出。

ADCLK914缓冲器的工作频率高达7.5 GHz，其传播延迟为160 ps，仅增加110 fs的随机抖动(RJ)。

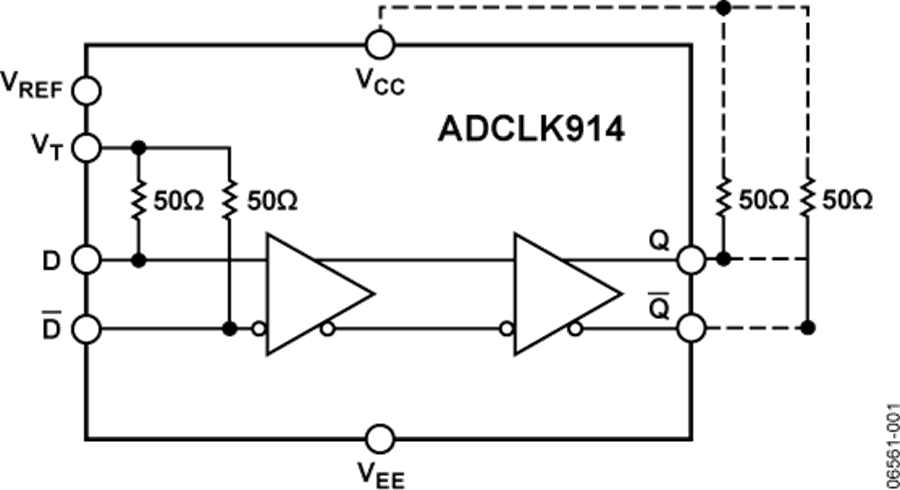

输入具有100 Ω中心抽头片内端接电阻，并接受LVPECL、CML、CMOS、LVTTL或LVDS(仅交流耦合)。VREF引脚可用来为交流耦合输入提供偏置。

HVDS输出级可以直接将每端1.9 V驱动至端接于VCC的50 Ω传输线路中，从而获得3.8 V的总差分输出摆幅。

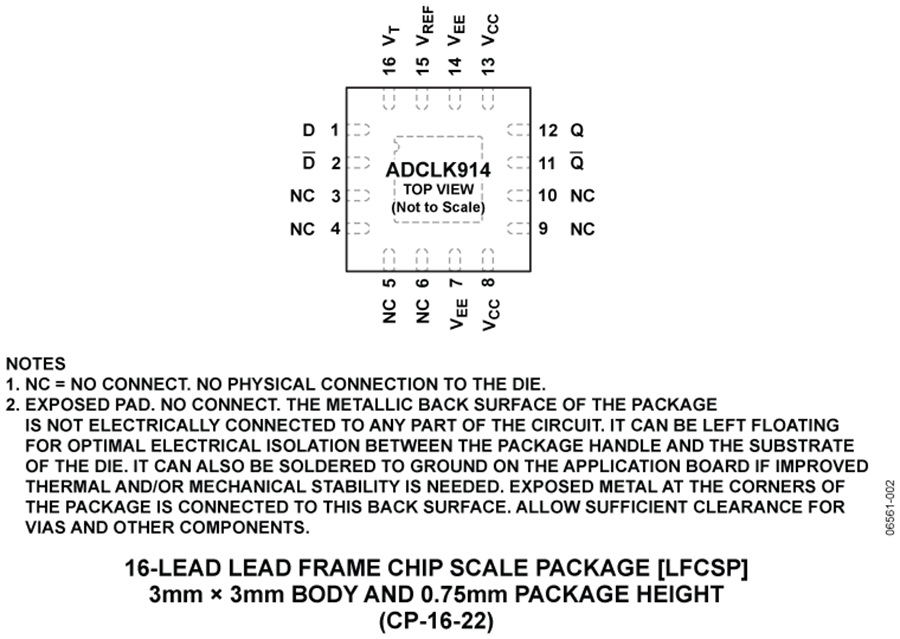

ADCLK914采用16引脚LFCSP封装。额定工作温度范围为扩展的工业温度范围−40°C至+125°C。

应用

  时钟和数据信号恢复

  高速转换器时钟

  宽带通信

  蜂窝基础设施

  高速线路接收机

  ATE和高性能仪器仪表

  电平转换

  阈值检测
