ADCLK854

1.8 V、12 LVDS/24 CMOS输出的低功耗时钟扇出缓冲器

制造商：ADI/AD

中文资料及数据手册

优势和特点

2个可选差分输入

LVDS/CMOS可选输出

多达12 LVDS（1.2 GHz）或者24 CMOS（250 MHz）的输出

每通道功耗：

综合抖动：54 fs（12 kHz至20 MHz）

附加宽带抖动：100 fs

传播延迟：2.0 ns（LVDS）

输出上升/下降时间：135 ps（LVDS）

输出至输出偏斜：70 ps（LVDS）

睡眠模式

引脚可编程控制

1.8 V电源

产品详情

ADCLK854是一款针对低抖动和低功耗优化的1.2 GHz/250 MHz LVDS/CMOS扇出缓冲器。可配置为12 LVDS至24 CMOS输出，包括LVDS和CMOS输出的组合。三条控制线路用于确定固定模块输出（三组，每组三个）是LVDS输出还是CMOS输出。

ADCLK854具有两个可选的输入以及睡眠模式特性。IN_SEL引脚状态确定哪个输入扇出至所有的输出。SLEEP引脚使能睡眠模式以关断器件电源。

输入接受各种单端和差分逻辑电平，包括LVPECL、LVDS、HSTL、CML和CMOS。表8提供用于各类连接的接口选项。

这款器件采用48引脚LFCSP封装，工作温度范围为−40℃至+85℃的标准工业温度范围。

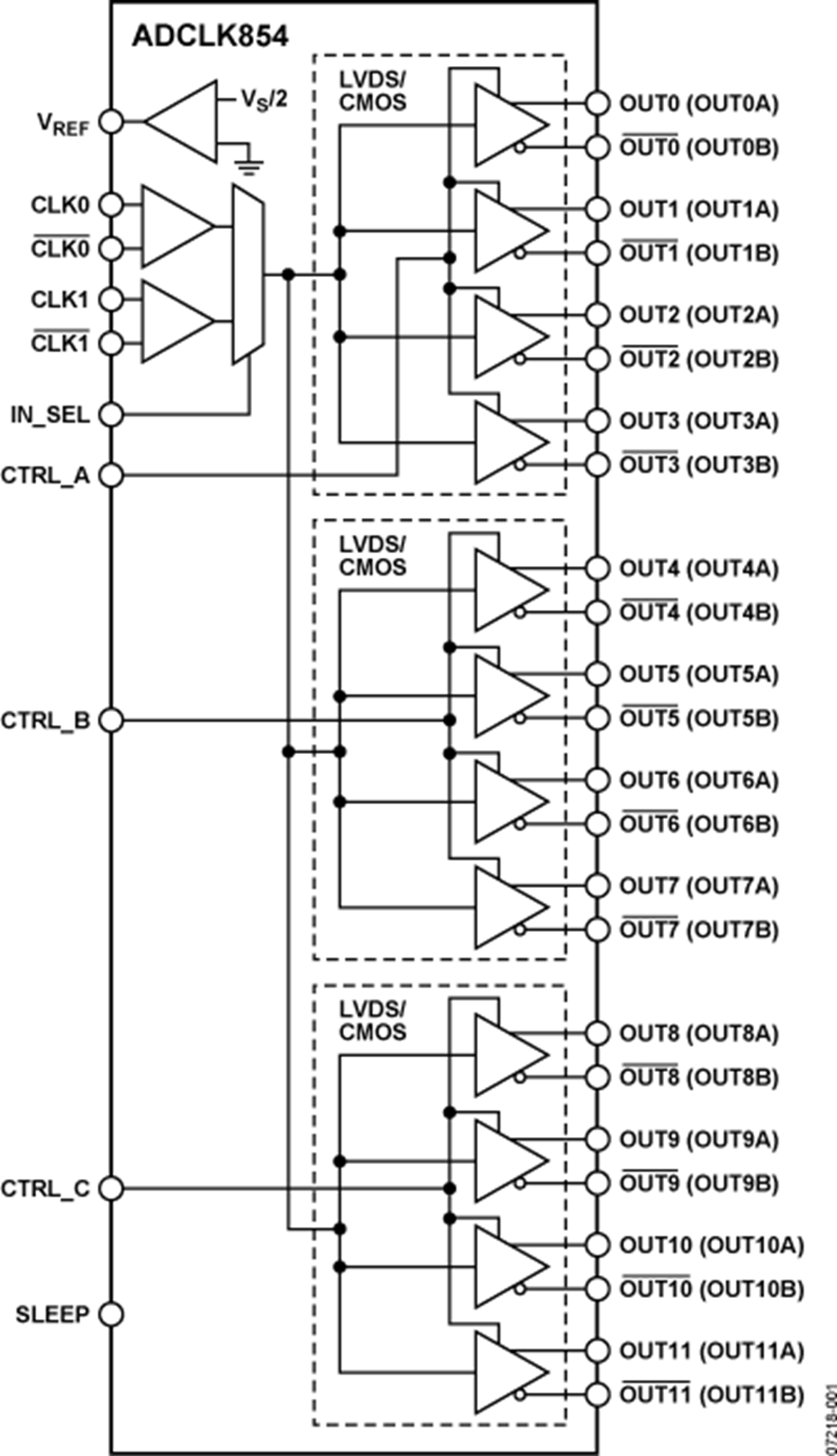

ADCLK854电路图

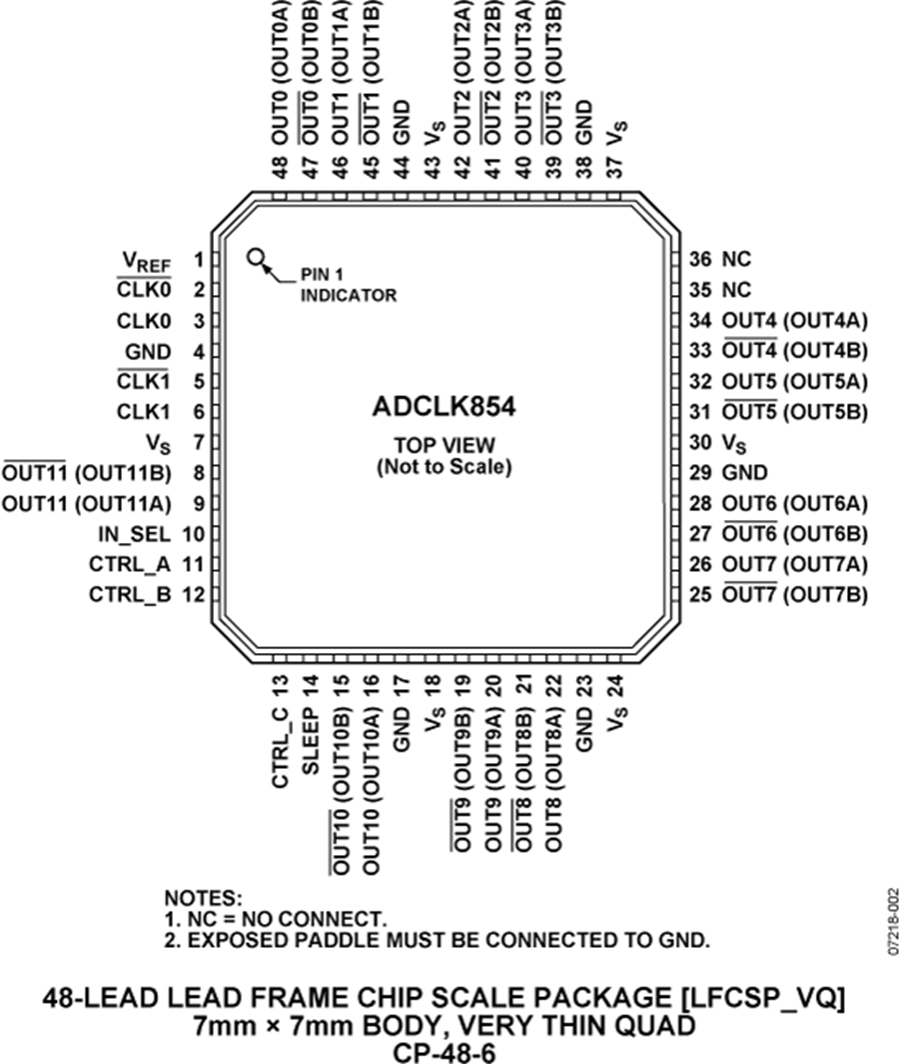

ADCLK854引脚图
