优势和特点

  Optimized for high definition videoSixth-order Butterworth filters−1 dB bandwidth of 38 MHz44 dB rejection at 75 MHz5 ns group delay variation

  Fixed throughput gain of ×2

  0.06% differential gain

  0.21° differential phase

  Pin selectable output offset (DCO)

  Single-supply operation3.3 V to 5 V rangeRail-to-rail output

  Output ESD protection exceeds 8 kV

  Small packaging: 10-lead MSOP

产品详情

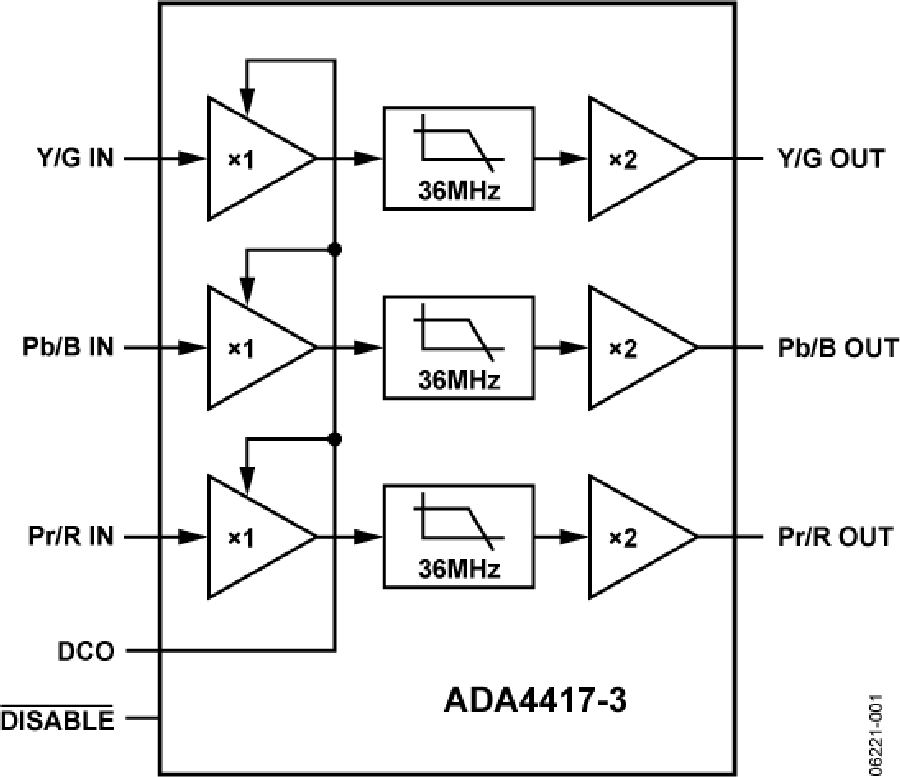

ADA4417-3是一款低成本、完全集成的视频重构滤波器，专为消费类电子高清视频应用而设计。1 dB频率平坦度达38 MHz，75 MHz时的抑制性能为44 dB，因而该器件能处理要求最严苛的高清视频应用。

ADA4417-3采用3.3 V至5 V单电源供电，非常适合要求低功耗的应用。它具有禁用特性，不用时，电源电流可降至10 µA（典型值），从而进一步降低功耗。该器件提供轨到轨输出，可以有效地以3.3 V电源电压工作，同时向用户提供2 V峰峰值输出。缓冲器能够驱动两个直流耦合或交流耦合的75 Ω端接负载。

ADA4417-3还具有输出直流偏置功能，可采用两种方式工作：当DCO引脚与VCC相连时，输出端的视频信号偏移200 mV；当DCO引脚与地相连时，输出直流电平跟随输入电平。

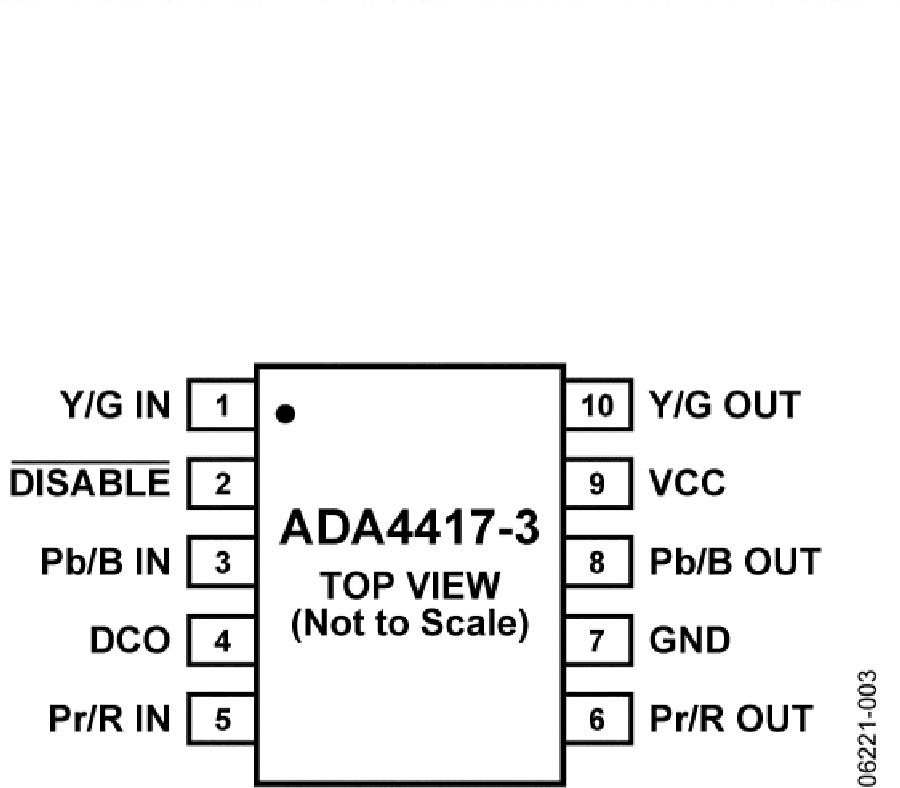

ADA4417-3采用10引脚MSOP封装，额定工作温度范围为-40°C至+85°C工业温度范围。
