优势和特点

  六阶可调视频滤波器：36 MHz, 18 MHz, 和 9 MHz

  支持许多视频标准：GBR, YPbPr, YUV,SD Y/C

  分辨率最高可达1080i/720p

  所有输入端均具有2:1多路复用器

  可变增益：x2或x4

  直流输出偏移调整：±0.5 V（折合到输入端）

  出色的视频特性

  宽电源电压范围：+4.5 V至 ±5 V

  轨到轨输出

  禁用特性

产品详情

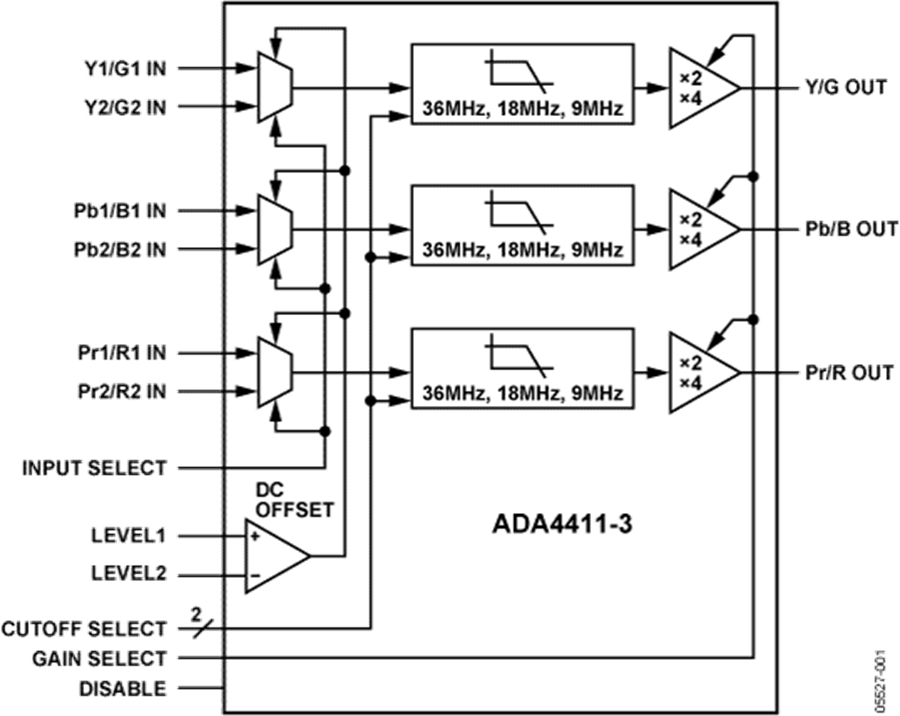

ADA4411-3是一款全面精心设计的滤波解决方案，设计人员可以利用它灵活轻松地实现滤波，并驱动各种视频信号，包括高清视频。六阶视频滤波器的截止频率范围为9 MHz至36 MHz。这些滤波器可针对RGB、高清和标清视频信号进行调整。

ADA4411-3提供增益和失调电压调整功能。利用一个逻辑引脚，可以选择x2或x4的滤波器吞吐量增益。将一个差分电压施加于独立的失调控制输入端，可以在±500 mV的折合到输入端范围内连续调整输出失调电压。

ADA4411-3的所有视频输入端均具有2:1多路复用器，这在需要对多个视频信号源进行滤波的应用中很有用。

该器件可以采用+5 V单电源及±5 V双电源供电。单电源工作模式非常适合要求低功耗的应用。此外还具有禁用特性，当特定器件不用时，可大幅降低电源电流，从而进一步降低功耗。

输出缓冲器能够驱动两个直流耦合或交流耦合的75 Ω端接负载。

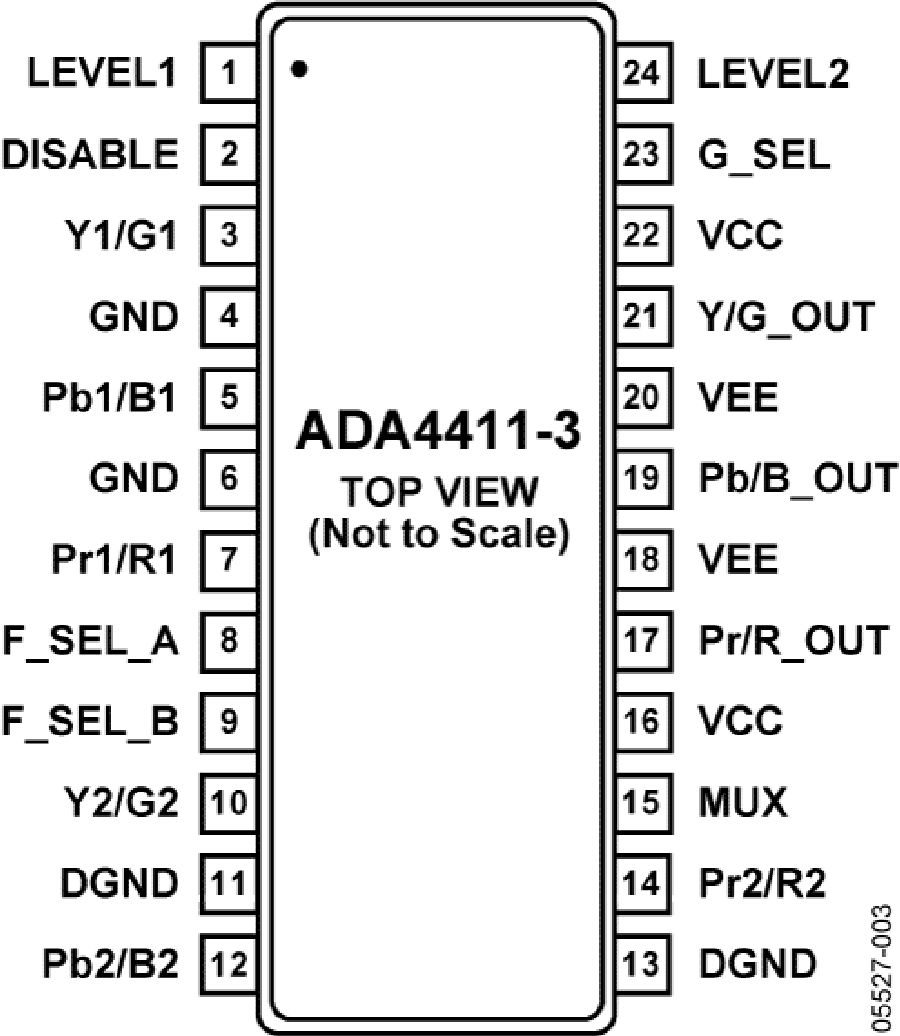

ADA4411-3采用24引脚、宽体QSOP封装，额定工作温度范围为-40°C至+85°C工业温度范围。
